Task1.创建成形工具3
成形工具3的零件模型及设计树如图13.4.1所示。

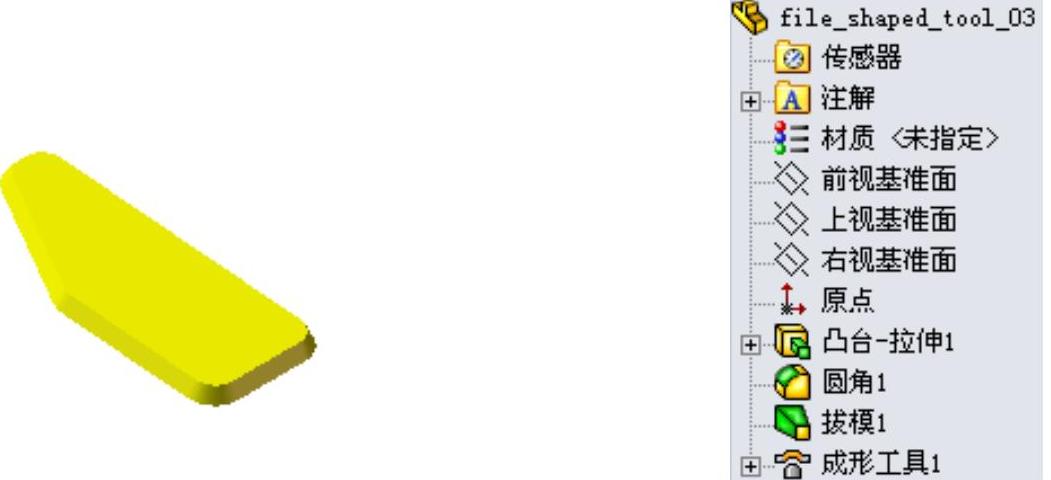

图13.4.1 零件模型及设计树
Step1.新建模型文件。选择下拉菜单
命令，在系统弹出的“新建SolidWorks文件”对话框中选择“零件”模块，单击
按钮，进入建模环境。
Step2.创建图13.4.2所示的零件基础特征——凸台-拉伸1。
（1）选择命令。选择下拉菜单
命令（或单击“特征（F）”工具栏中的
按钮）。
（2）定义特征的横断面草图。选取前视基准面作为草图基准面，绘制图13.4.3所示的横断面草图。
（3）定义拉伸深度属性。采用系统默认的深度方向；在“凸台-拉伸”对话框
区域的
下拉列表中选择
选项，在
中输入深度值0.7。
（4）单击
按钮，完成凸台-拉伸1的创建。

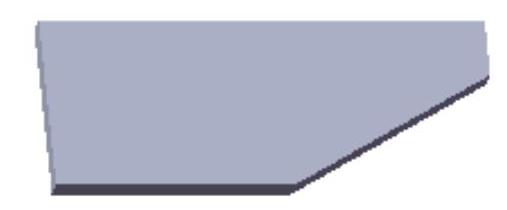

图13.4.2 凸台-拉伸1

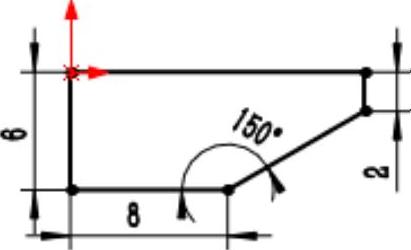

图13.4.3 横断面草图
Step3.创建图13.4.4所示的圆角1。选择下拉菜单
命令；选取图13.4.4a所示的边线为要圆角的对象。在
区域的
文本框中输入圆角半径值1，选中
复选框。单击
按钮，完成圆角1的创建。

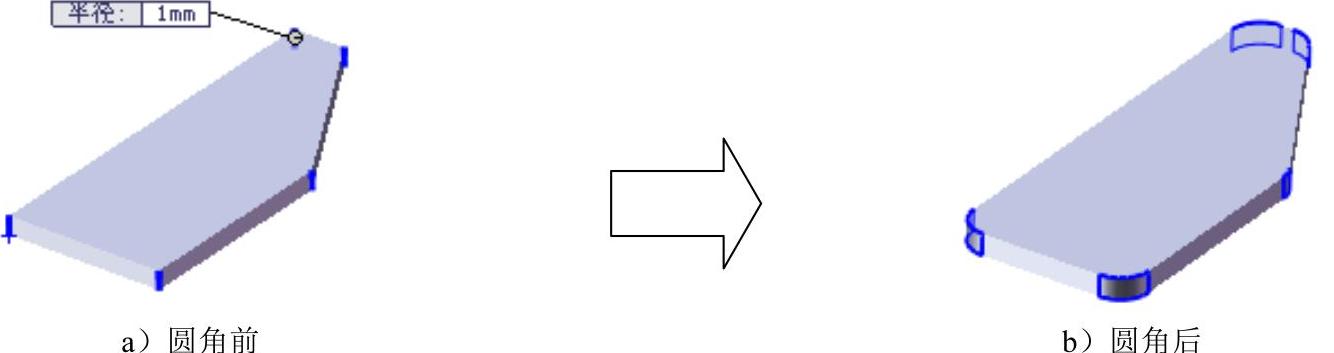

图13.4.4 圆角1
Step4.创建图13.4.5所示的零件特征——拔模1。
（1）选择命令。选择下拉菜单
命令（或单击“特征（F）”工具栏中的
按钮）。
（2）定义拔模类型。选中
区域的
单选项。(https://www.daowen.com)
（3）定义拔模中性面。在
区域的
中选取图13.4.6所示的模型表面作为拔模中性面。
说明：单击
按钮可以改变拔模方向。

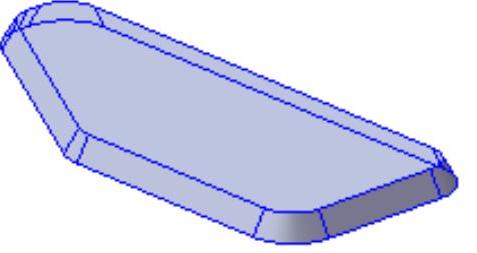

图13.4.5 拔模1

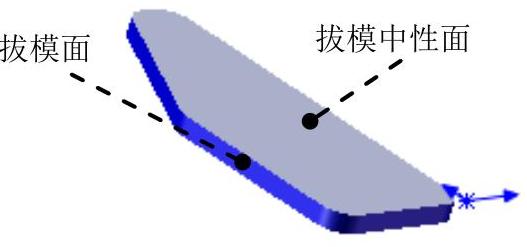

图13.4.6 拔模参考面
（4）定义拔模面。在
区域的
中选取图13.4.6所示的模型表面作为拔模面（由于尺寸太小，具体选取请参照随书光盘），在
中选取
选项。
（5）定义拔模角度。在“拔模”对话框中
区域的
文本框后输入30.0。
（6）单击
按钮，完成拔模1的创建。
Step5.创建图13.4.7所示的零件特征─成形工具3。
（1）选择命令。选择下拉菜单
命令。
（2）定义成形工具属性。
①定义停止面。激活“成形工具”对话框的
区域，选取图13.4.7所示的模型表面作为成形工具的停止面。
（3）单击
按钮，完成成形工具3的创建。

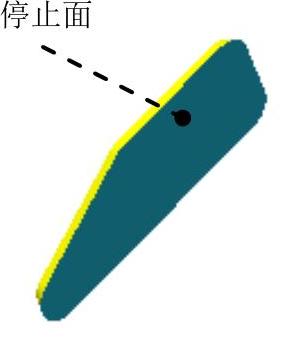

图13.4.7 成形工具3
Step6.至此，成形工具3模型创建完毕。选择下拉菜单
命令，把模型保存于D：\sw12.6\work\ch13\，并命名为file_shaped_tool_03。
