Task6.创建机箱主板支撑盖的初步模型

Step1.创建新零件。选择下拉菜单978-7-111-37212-7-Chapter17-358.jpg978-7-111-37212-7-Chapter17-359.jpg978-7-111-37212-7-Chapter17-360.jpg978-7-111-37212-7-Chapter17-361.jpg978-7-111-37212-7-Chapter17-362.jpg命令。

Step2.完成上步操作后，系统将自动选择“草图绘制”命令。选择SUPPOR_PLANET为草图平面，绘制图17.4.10所示的草图。

Step3.创建图17.4.11所示的基体-法兰1。

（1）选择命令。选择下拉菜单978-7-111-37212-7-Chapter17-363.jpg978-7-111-37212-7-Chapter17-364.jpg978-7-111-37212-7-Chapter17-365.jpg978-7-111-37212-7-Chapter17-366.jpg978-7-111-37212-7-Chapter17-367.jpg命令。

（2）定义特征的横断面草图。选取上步绘制的草图作为横断面草图。在草图工具栏中单击978-7-111-37212-7-Chapter17-368.jpg命令，退出草图环境，此时系统弹出“基体法兰”对话框。

（3）定义拉伸深度属性。采用系统默认的深度方向。在“基体法兰”对话框的978-7-111-37212-7-Chapter17-369.jpg区域中，输入厚度值0.5。在978-7-111-37212-7-Chapter17-370.jpg区域中的下拉列表中选择978-7-111-37212-7-Chapter17-371.jpg选项，并在其文本框中输入0.4。

（4）单击978-7-111-37212-7-Chapter17-372.jpg按钮，完成基体-法兰1的创建。

Step4.保存文件。选择下拉菜单978-7-111-37212-7-Chapter17-373.jpg978-7-111-37212-7-Chapter17-374.jpg978-7-111-37212-7-Chapter17-375.jpg命令，将新建的文件保存至D：\sw2012.6\work\ch17\computer_case\orign目录下。在“另存为”对话框中的文件名文本框中输入MAINBOARD_SUPPOR，单击此对话框中的978-7-111-37212-7-Chapter17-376.jpg按钮。

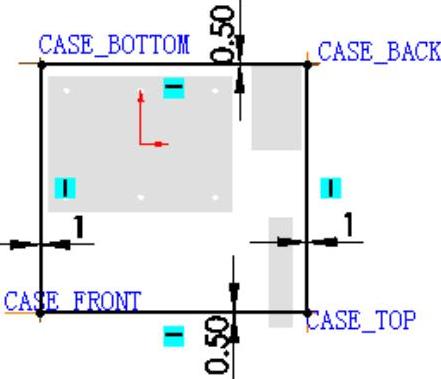

图17.4.10 草图

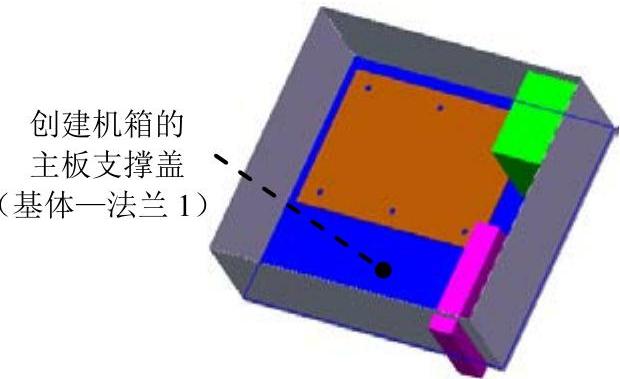

图17.4.11 创建机箱的主板支撑盖
