Task3.创建机箱后盖

Task3.创建机箱后盖

Step1.在装配件中打开机箱后盖零件（BACK_COVER）。在设计树中选择后右击，在系统弹出的快捷菜单中单击按钮。

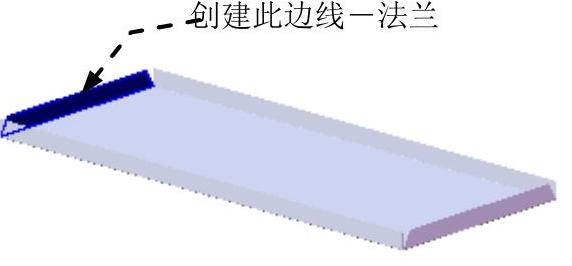

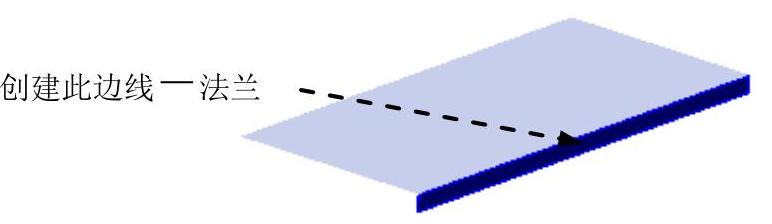

Step2.创建图17.7.50所示的钣金特征——边线-法兰1。

图.17.7.50 创建边线-法兰1

（1）选择命令。选择下拉菜单命令，系统弹出“边线法兰”对话框。

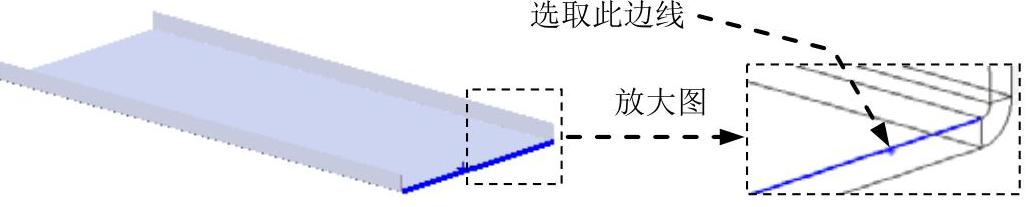

（2）定义特征的边线。选取图17.7.51所示的模型边线为生成的边线法兰的边线。

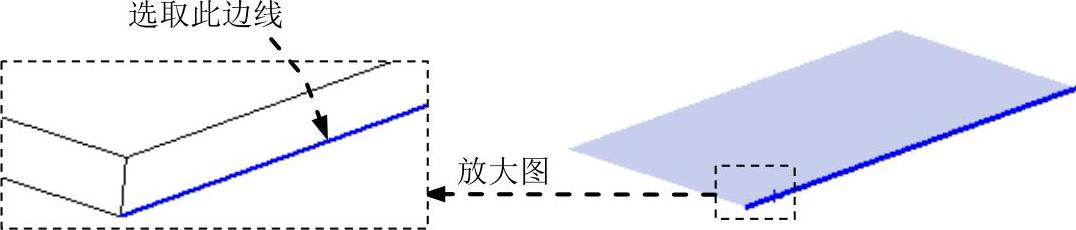

图17.7.51 定义特征的边线

（3）定义法兰参数。

①定义法兰角度值。在区域的文本框中输入角度值90.0。

②定义长度类型和长度值。在“边线法兰”对话框区域的下拉列表中选择选项，输入深度值15.0。在此区域中单击“内部虚拟交点”按钮。

③定义法兰位置。在区域中，单击“材料在内”按钮。

（4）单击按钮，完成边线-法兰1的创建。

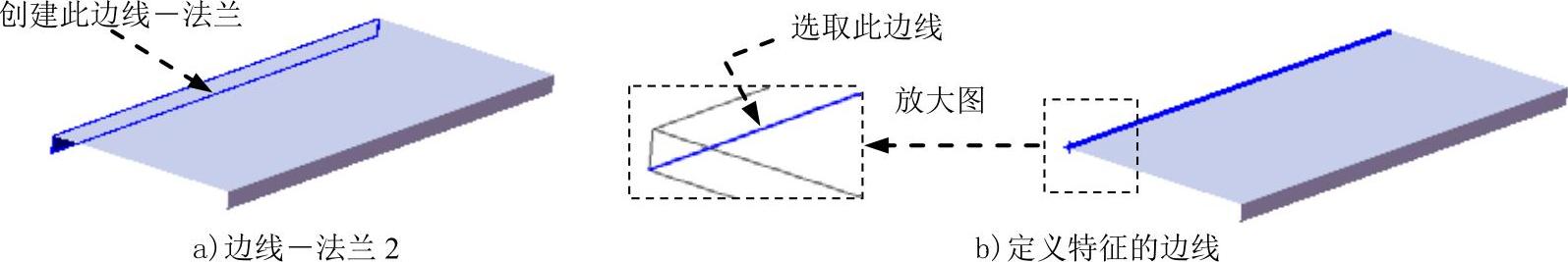

Step3.创建图17.7.52所示的边线-法兰2，详细操作过程参见Step2。

图17.7.52 创建边线-法兰2

Step4.创建图17.7.53所示的钣金特征——边线-法兰3。

图17.7.53 创建边线-法兰3

（1）选择命令。选择下拉菜单命令，系统弹出“边线法兰”对话框。

（2）定义特征的边线。选取图17.7.54所示的模型边线为生成的边线法兰的边线。

（3）定义法兰参数。在区域中的文本框中输入角度值90.0。在“边线法兰”对话框区域的下拉列表中选择选项，输入深度值15.0。在此区域中单击“内部虚拟交点”按钮。在区域中，单击“材料在内”按钮，选中复选框。

（4）单击按钮，完成边线-法兰3的初步创建。

图17.7.54 定义特征的边线

（5）编辑边线-法兰3的草图。在设计树的上右击，在系统弹出的快捷菜单中单击命令，系统进入草图环境。绘制图17.7.55所示的横断面草图。退出草图环境，此时系统完成边线-法兰3的创建。

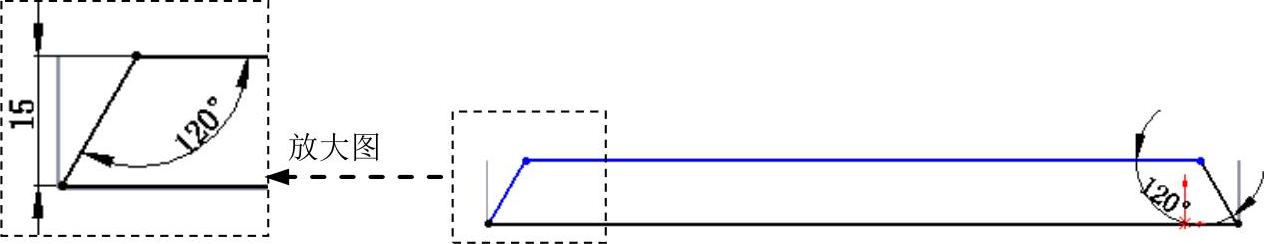

图17.7.55 横断面草图

Step5.参照上一步的方法创建图17.7.56所示的另一侧的边线法兰4。

Step6.创建图17.7.57所示的切除-拉伸1。

图17.7.56 创建边线-法兰4

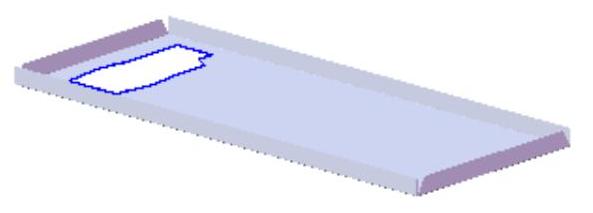

图17.7.57 创建切除-拉伸1

（1）选择命令。选择下拉菜单命令。

（2）定义特征的横断面草图。选取图17.7.58所示表面的作为草图平面，绘制图17.7.59所示的横断面草图。

（3）定义切除深度属性。在区域选中复选框与复选框，其他采用系统默认设置值。

（4）单击按钮，完成切除-拉伸1的创建。

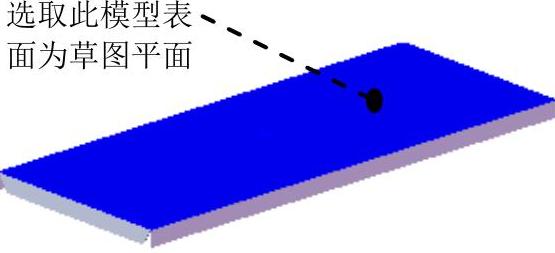

图17.7.58 定义草图平面

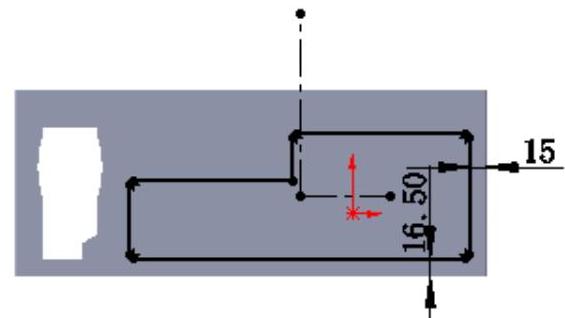

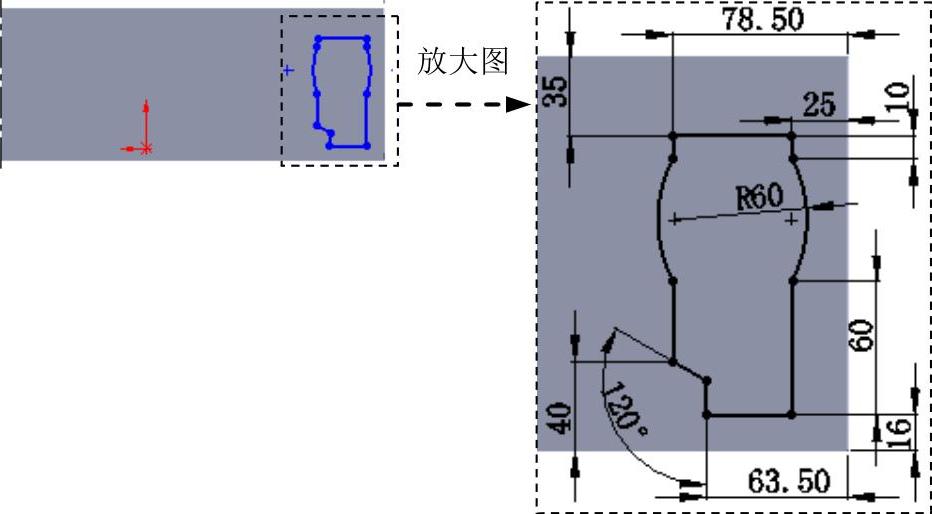

图17.7.59 横断面草图

Step7.创建图17.7.60所示的成形特征1。

（1）单击任务窗格中的“设计库”按钮，打开“设计库”对话框。

（2）单击“设计库”对话框中的节点，在设计库下部的列表框中选择“case_shaped_tool_01”文件并拖动到图17.7.60所示的平面，在系统弹出的“成形工具特征”对话框中单击按钮。

（3）单击设计树中节点前的“加号”，右击特征，在系统弹出的快捷菜单中单击按钮，进入草图环境。

（4）编辑草图，如图17.7.61所示。退出草图环境，完成成形特征1的创建。

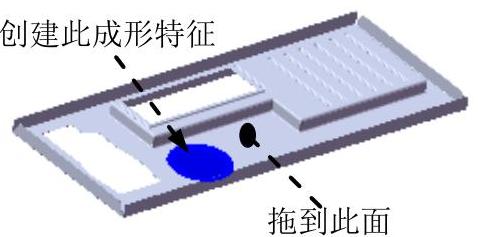

图17.7.60 创建成形特征1

图17.7.61 横断面草图

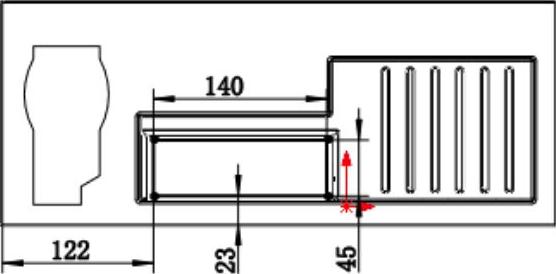

Step8.创建图17.7.62所示的切除-拉伸2。选择下拉菜单命令；选取图17.7.63所示的表面作为草图平面，绘制图17.7.64所示的横断面草图；在区域选中复选框与复选框，其他采用系统默认设置值，完成切除-拉伸2的创建。

图17.7.62 切除-拉伸2

图17.7.63 定义草图基准

图17.7.64 横断面草图

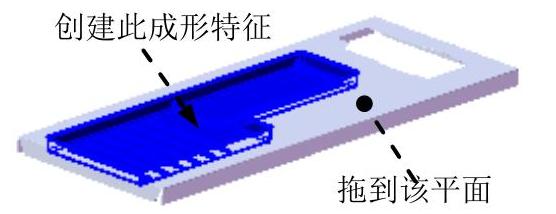

Step9.创建图17.7.65所示的成形特征2。

（1）单击任务窗格中的“设计库”按钮，打开设计库对话框。

（2）单击“设计库”对话框中的节点，在设计库下部的列表框中选择“case_shaped_tool_02”文件并拖动到图17.7.65所示的平面，在系统弹出的“成形工具特征”对话框中单击按钮。

（3）单击设计树中节点前的“加号”，右击特征，在系统弹出的快捷菜单中单击命令，进入草图环境。

（4）编辑草图，如图17.7.66所示。退出草图环境，完成成形特征2的创建。

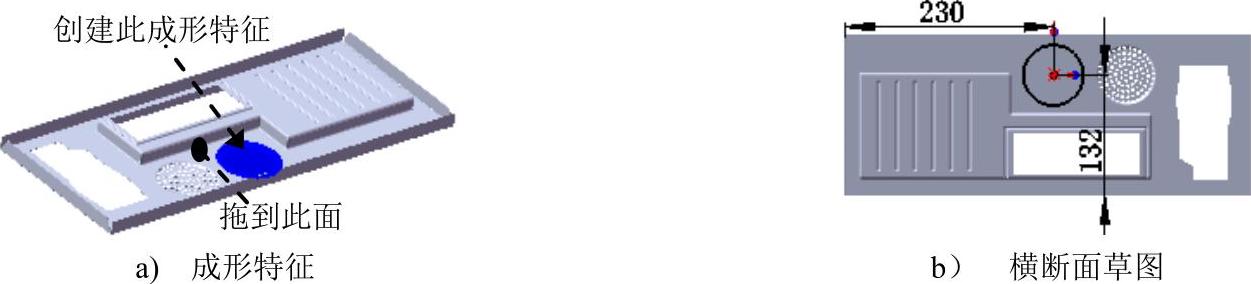

图17.7.65 创建成形特征2

图17.7.66 横断面草图

Step10.创建图17.7.67所示的零件特征——孔1。

（1）选择下拉菜单命令（或单击“特征”工具栏中的按钮）。

（2）定义孔的放置面。选取图17.7.67所示的模型表面为孔的放置面。

（3）定义孔的参数。

①定义孔的深度。在“孔”对话框区域的下拉列表中选择选项。

②定义孔的直径。在区域的文本框中输入数值3.5。

（4）单击按钮，完成孔1的创建。

（5）编辑孔的定位。在设计树中右击，在系统弹出的快捷菜单中单击按钮，进入草图环境。绘制图17.7.68所示的横断面草图，单击按钮，退出草图环境。

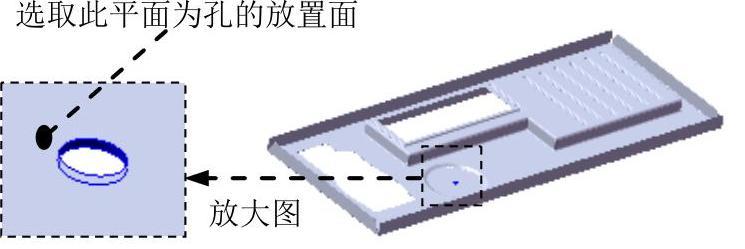

图17.7.67 创建孔1

图17.7.68 横断面草图

Step11.创建图17.7.69所示的草图1。

（1）选择命令。选择下拉菜单命令。

（2）定义草图平面。选取图17.7.69a所示的表面作为草图平面。

（3）绘制草图。在草图环境中绘制图17.7.69b所示的草图。

（4）选择下拉菜单命令，退出草图设计环境。

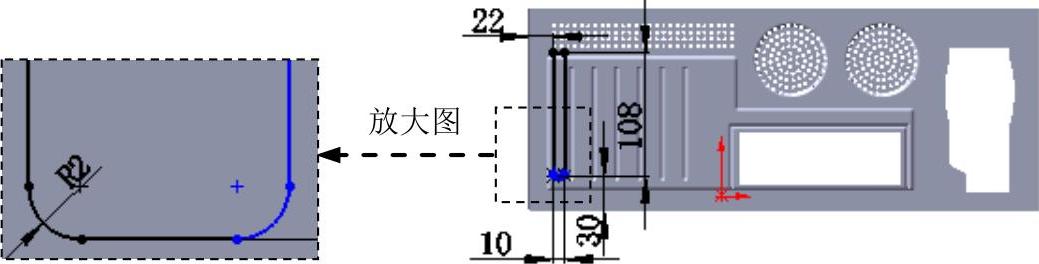

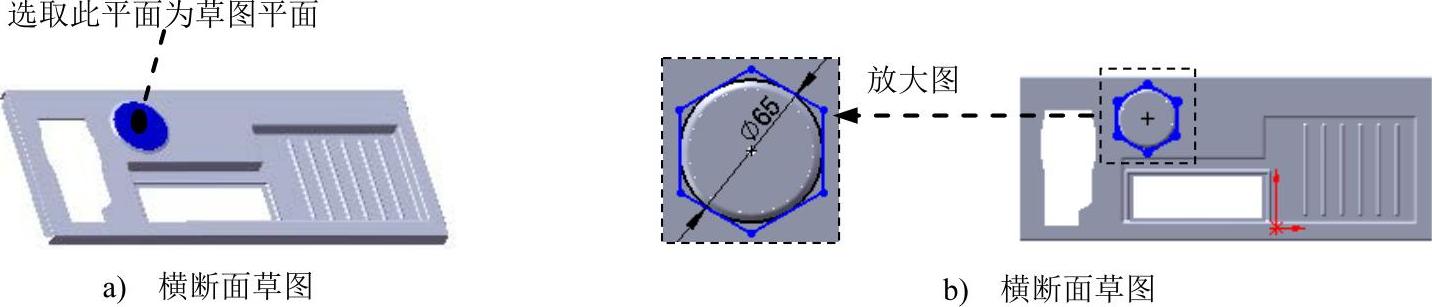

图17.7.69 创建草图1

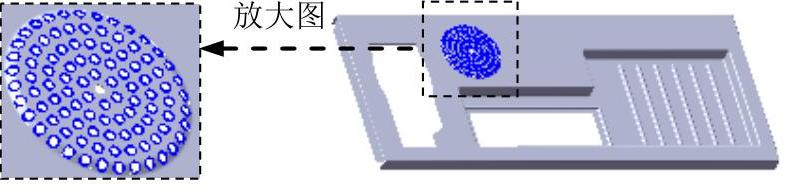

Step12.创建图17.7.70所示的填充阵列1。

图17.7.70 创建填充阵列1

（1）选择命令。选择下拉菜单选择下拉菜单命令。

（2）定义填充边界。选取Step11创建的草图1为边界。

（3）定义阵列布局。在区域中选中“圆周”按钮，在（环间距）文本框中输入6，在（实例间距）文本框中输入6，在（边距）文本框中输入0。单击（阵列方向）后的区域，选取Step11中草图的实线为边界。

（4）定义要阵列的特征。在区域中选择单选框，单击后的区域，选取Step10创建的孔1。

（5）单击按钮，完成填充阵列1的创建。

Step13.创建图17.7.71所示的成形特征3。详细操作过程参见Step9。

图17.7.71 创建成形特征3

Step14.创建图17.7.72所示的阵列（线性）1。

（1）选择命令。选择下拉菜单命令，系统弹出“线性阵列”对话框。

（2）定义阵列源特征。单击区域中的文本框，选取设计树中的孔1和填充阵列1作为阵列的源特征。

（3）定义阵列参数。

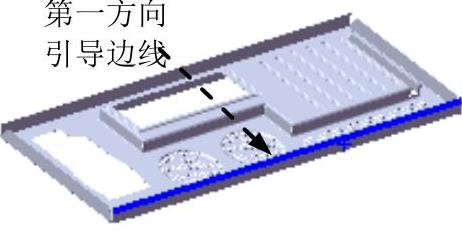

①定义方向1的阵列引导边线。选取图17.7.73所示的边线为第一方向引导边线。

②定义方向1的参数。在区域的文本框中输入数值80.0，在文本框中输入数值2。

（4）单击按钮，完成阵列（线性）1的创建。

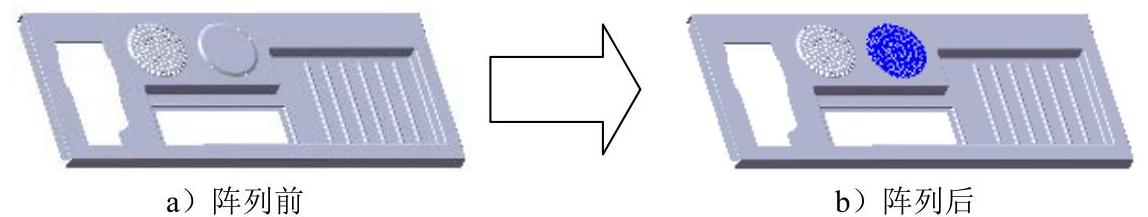

图17.7.72 创建阵列（线性）1

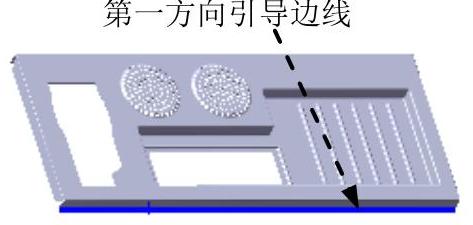

图17.7.73 定义阵列引导边线

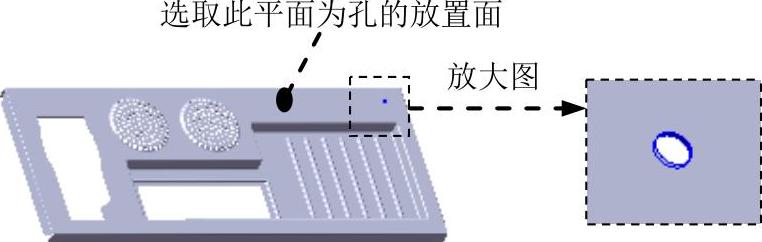

Step15.创建图17.7.74所示的零件特征——孔2。

（1）选择下拉菜单命令（或单击“特征”工具栏中的按钮）。

（2）定义孔的放置面。选取图17.7.74所示的模型表面为孔的放置面。

（3）定义孔的参数。

①定义孔的深度。在“孔”对话框区域的下拉列表中选择选项。

②定义孔的直径。在区域的文本框中输入数值3.5。

（4）单击按钮，完成孔2的创建。

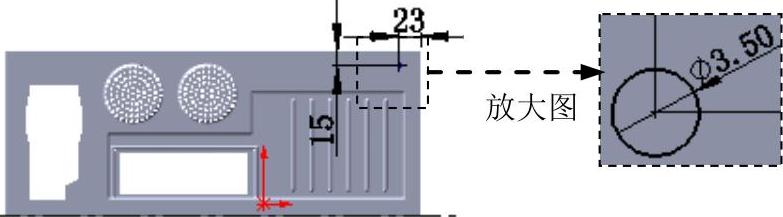

（5）编辑孔的定位。在设计树中右击，从系统弹出的快捷菜单中单击命令，进入草图环境。绘制图17.7.75所示的横断面草图。单击按钮，退出草图环境。

图17.7.74 创建孔2

图17.7.75 横断面草图

Step16.创建图17.7.76所示的阵列（线性）2。

图17.7.76 创建阵列（线性）2

（1）选择命令。选择下拉菜单命令，系统弹出“线性阵列”对话框。

（2）定义阵列源特征。单击区域中的文本框，选取设计树中的孔2作为阵列的源特征。

（3）定义阵列参数。

①选取图17.7.77所示的边线为第一方向引导边线。在区域的文本框中输入数值6.0，在文本框中输入数值4。

②选取图17.7.77所示的边线为第二方向引导边线。在区域的文本框中输入数值6.0，在文本框中输入数值27。

（4）单击按钮，完成阵列（线性）2的创建。

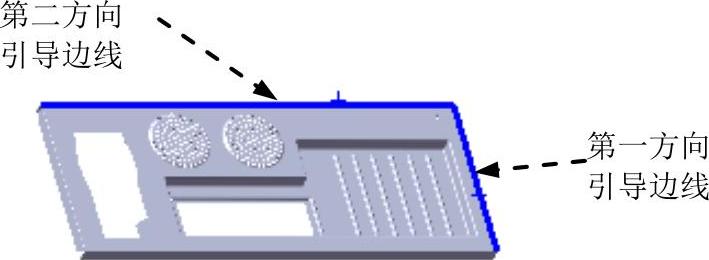

图17.7.77 选取阵列引导边线

Step17.创建图17.7.78所示的切除-拉伸3。选择下拉菜单命令；选取图17.7.79所示的表面作为草图平面，在草图环境中绘制图17.7.80所示的横断面草图；在区域的下拉列表中选择选项，在文本框中输入深度值10.0，其他采用系统默认设置值。

图17.7.78 创建切除-拉伸3

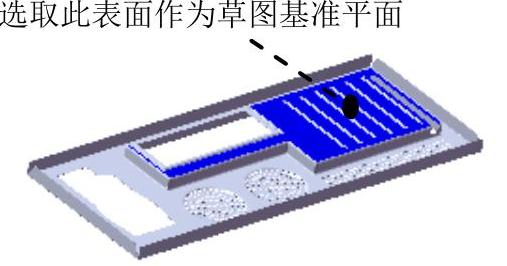

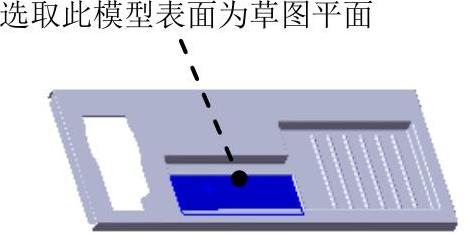

图17.7.79 定义草图平面

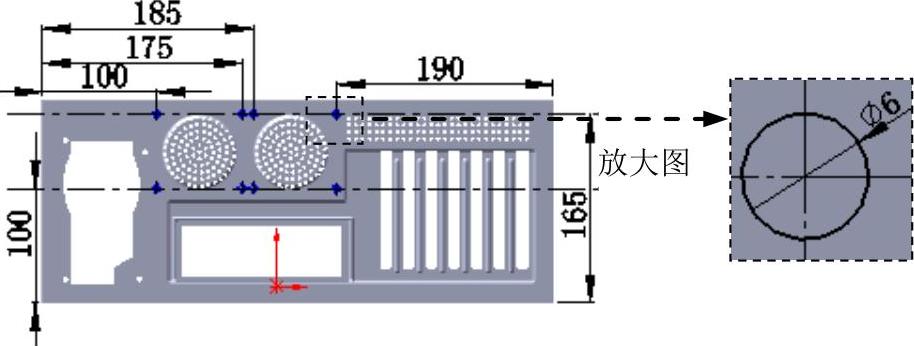

图17.7.80 横断面草图

Step18.创建图17.7.81所示的阵列（线性）3。

（1）选择命令。选择下拉菜单命令，系统弹出“线性阵列”对话框。

（2）定义阵列源特征。单击区域中的文本框，选取设计树中的切除-拉伸3作为阵列的源特征。

（3）定义阵列参数。选取图17.7.82所示的边线为第一方向引导边线。在区域的文本框中输入数值20.0，在文本框中输入数值7。

（4）单击按钮，完成阵列（线性）3的创建。

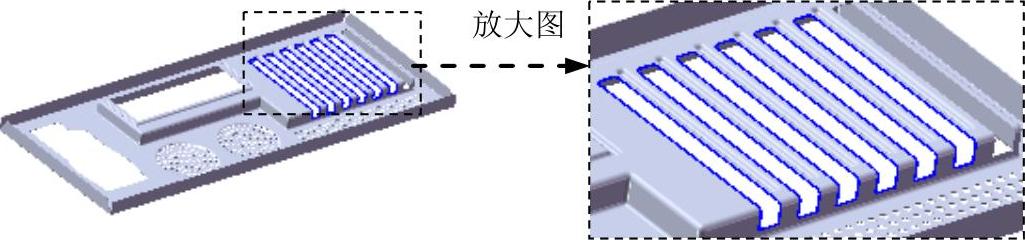

图17.7.81 创建阵列（线性）3

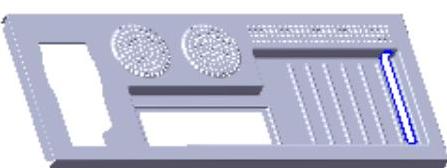

图17.7.82 选取阵列引导边线

Step19.创建图17.7.83所示的切除-拉伸4。选取图17.7.83所示的面为草图基准平面，横断面草图如图17.7.84所示，详细操作过程参见Step17。

图17.7.83 创建切除-拉伸4

图17.7.84 横断面草图

Step20.创建图17.7.85所示的切除-拉伸5，横断面草图如图17.7.86所示。

图17.7.85 创建切除-拉伸5

图17.7.86 横断面草图

Step21.创建图17.7.87所示的零件特征——孔3。

（1）选择下拉菜单命令（或单击“特征”工具栏中的按钮）。

（2）定义孔的放置面。选取图17.7.88所示的模型表面为孔的放置面。

（3）定义孔的参数。

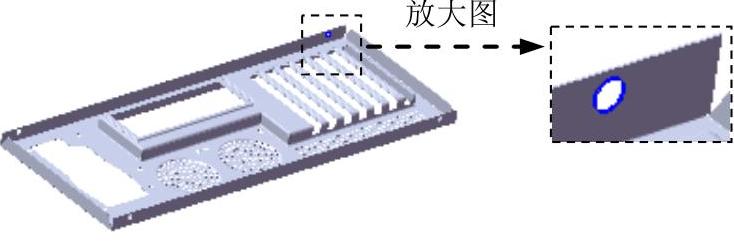

图17.7.87 创建孔3

①定义孔的深度。在“孔”对话框区域的下拉列表中选择选项。

②定义孔的直径。在区域的文本框中输入数值6.0。

（4）单击按钮，完成孔3的创建。

（5）编辑孔的定位。在设计树中右击，在系统弹出的快捷菜单中单击命令，进入草图环境；绘制图17.7.89所示的横断面草图。单击按钮，退出草图环境。

图17.7.88 定义孔的放置面

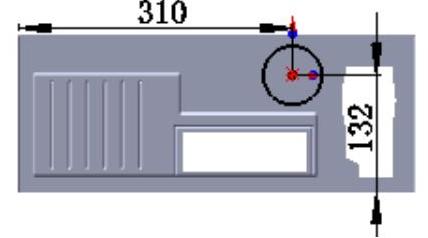

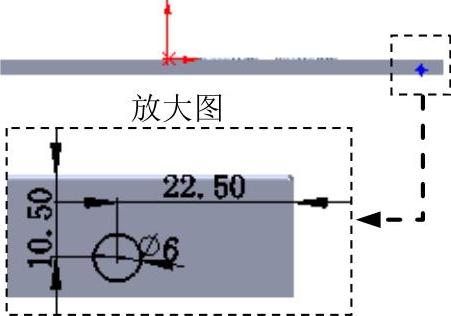

图17.7.89 横断面草图

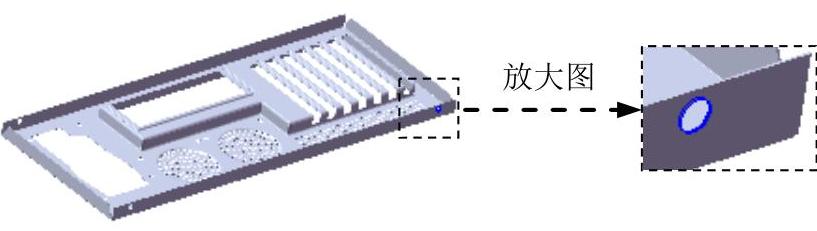

Step22.创建图17.7.90所示的孔4，深度类型为。

Step23.创建图17.7.91所示的孔5，深度类型为。

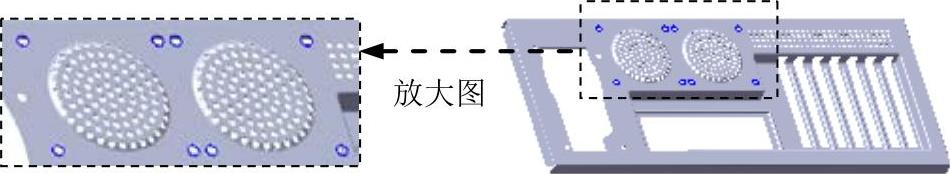

图17.7.90 创建孔4

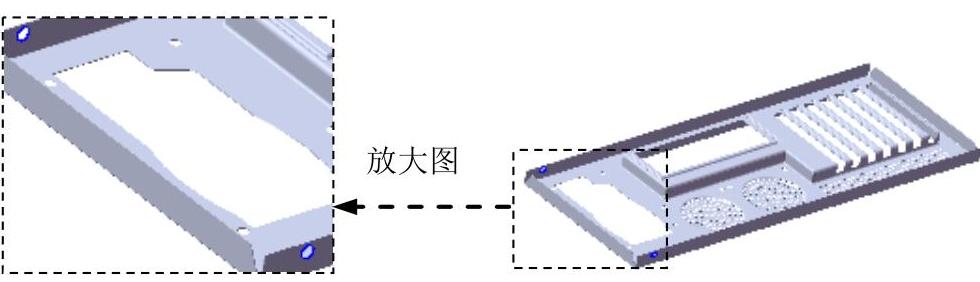

图17.7.91 创建孔5

Step24.保存零件模型。
