Task1.创建成形工具
成形工具模型及设计树如图7.2所示。

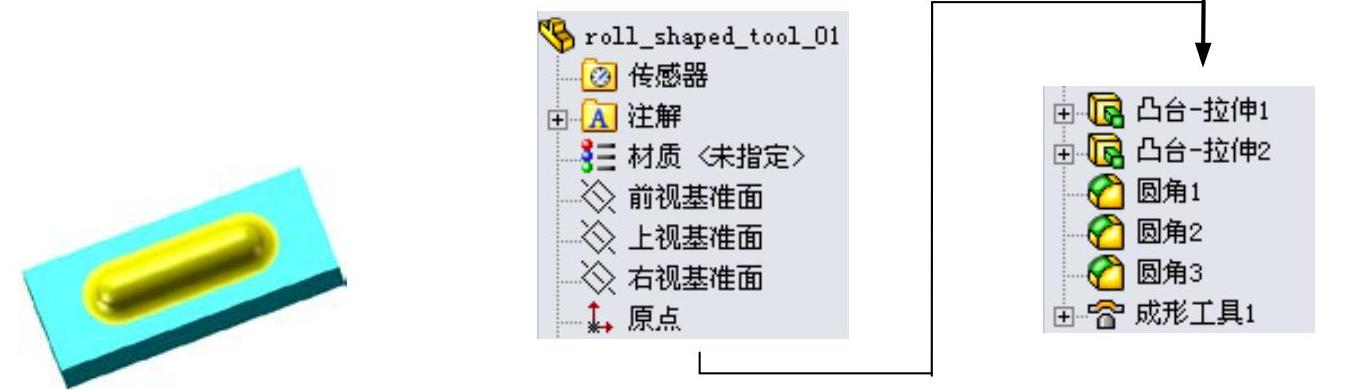

图7.2 成形工具模型及设计树
Step1.新建模型文件。选择下拉菜单
命令，在系统弹出的“新建SolidWorks文件”对话框中选择“零件”模块，单击
按钮，进入建模环境。
Step2.创建图7.3所示的零件基础特征——凸台-拉伸1。
（1）选择命令。选择下拉菜单
命令（或单击“特征（F）”工具栏中的
按钮）。
（2）定义特征的横断面草图。
①定义草图平面。选取前视基准面作为草图平面。
②定义横断面草图。在草图环境中绘制图7.4所示的横断面草图。
③选择下拉菜单
命令，退出草图环境，此时系统弹出“凸台-拉伸”对话框。
（3）定义拉伸深度属性。
①定义深度方向。采用系统默认的深度方向。
②定义深度类型和深度值。在
区域的
下拉列表中选择
选项，在
文本框中输入深度值3.0。

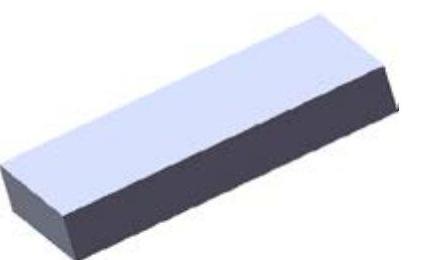

图7.3 凸台—拉伸1

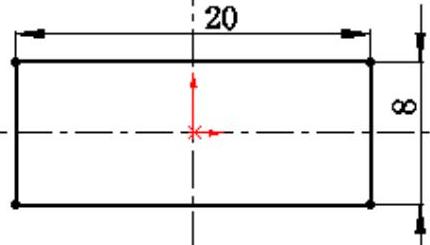

图7.4 横断面草图
（4）单击
按钮，完成凸台-拉伸1的创建。
Step3.创建图7.5所示的零件基础特征——凸台-拉伸2。
（1）选择命令。选择下拉菜单
命令（或单击“特征（F）”工具栏中的
按钮）。
（2）定义特征的横断面草图。
①定义草图平面。选取图7.6所示的模型表面作为草图平面。
②定义横断面草图。在草图环境中绘制图7.7所示的横断面草图。
③选择下拉菜单
命令，退出草图环境，此时系统弹出“凸台-拉伸”对话框。

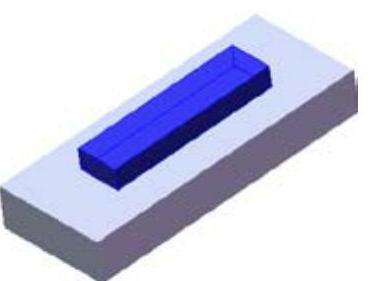

图7.5 凸台—拉伸2

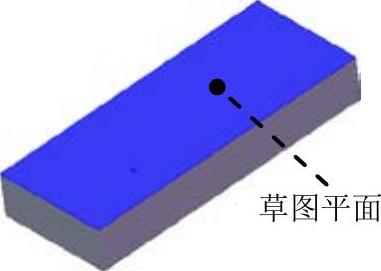

图7.6 草图平面

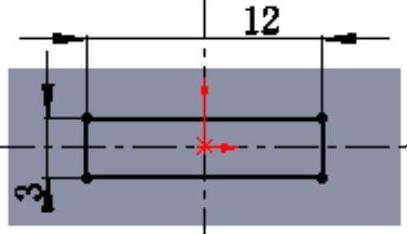

图7.7 横断面草图
（3）定义拉伸深度属性。(https://www.daowen.com)
①定义深度方向。采用系统默认的深度方向。
②定义深度类型和深度值。在
区域的
下拉列表中选择
选项，在
文本框中输入深度值1.5。选中
复选框。
（4）单击
按钮，完成凸台-拉伸2的创建。
Step4.创建图7.8所示的圆角1。
（1）选择命令。选择下拉菜单
命令（或单击
按钮），系统弹出“圆角”对话框。
（2）定义圆角类型。在
区域选中
复选框。
（3）定义圆角对象。
①定义边侧面组1。选取图7.8a所示的边侧面组1。
②定义中央面组。单击激活
中央面组，选取图7.8a所示的中央面组。
③定义边侧面组2。单击激活
边侧面组2，选取图7.8a所示的边侧面组2。
（4）单击
按钮，完成圆角1的创建。

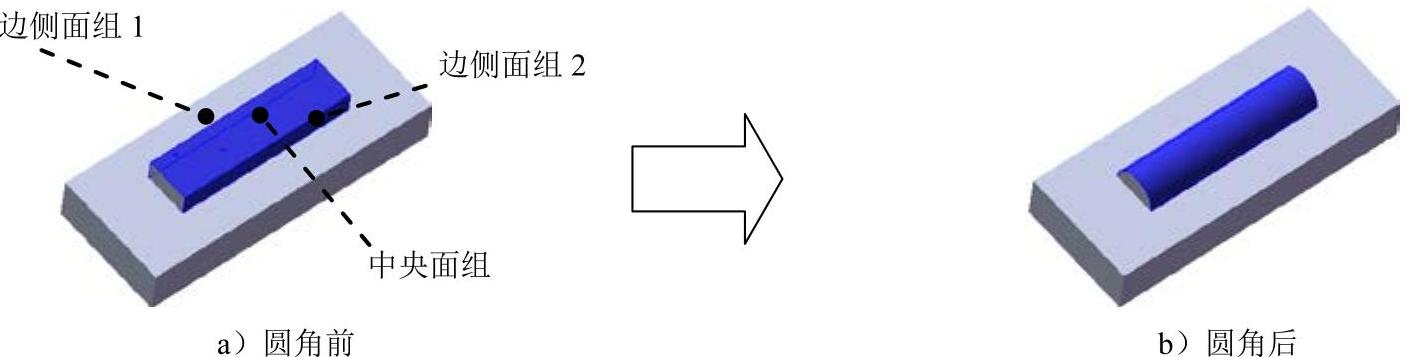

图7.8 圆角1
Step5.创建图7.9所示的圆角2。选择下拉菜单
命令；选取图7.9a所示的边线为要圆角的对象，在
区域的
文本框中输入圆角半径值1.5，选取
复选框。单击
按钮，完成圆角2的创建。

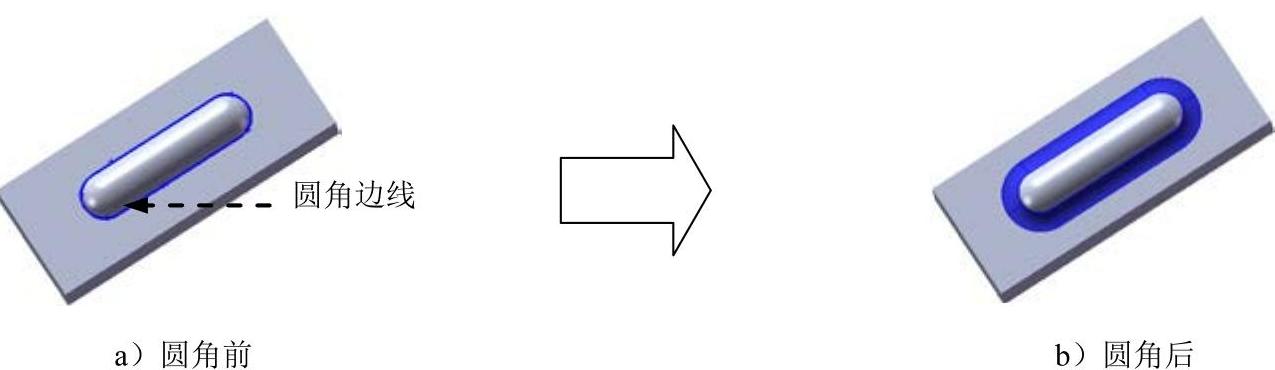

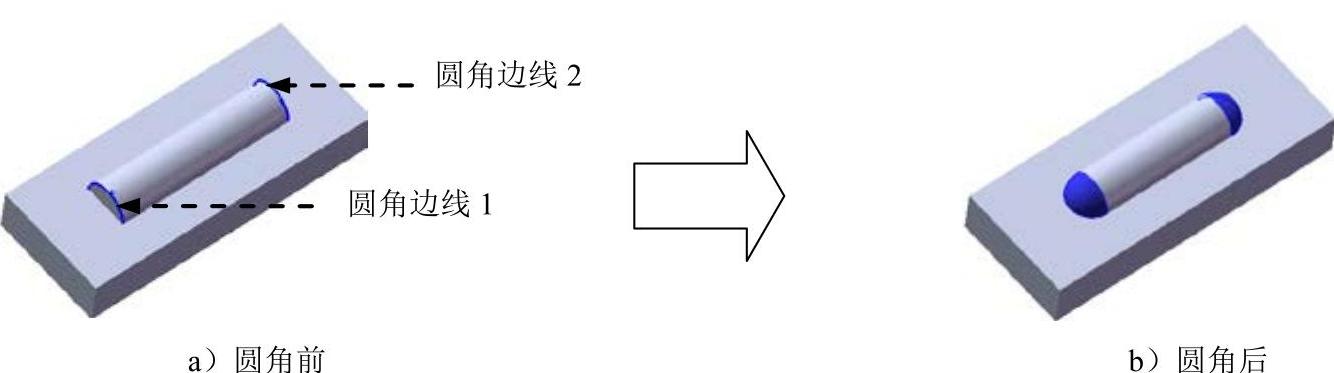

图7.9 圆角2
Step6.创建图7.10所示的圆角3。选择下拉菜单
命令；选取图7.10a所示的边线为要圆角的对象，在
区域的
文本框中输入圆角半径值1.2。单击
按钮，完成圆角3的创建。
图7.10 圆角3
Step7.创建图7.11所示的零件特征——成形工具1。
（1）选择命令。选择下拉菜单
命令。
（2）定义成形工具属性。选取图7.11所示的模型表面为成形工具的停止面。
（3）单击
按钮，完成成形工具1的创建。

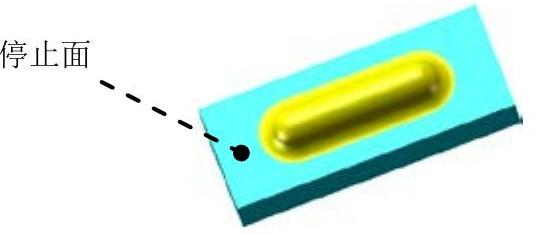

图7.11 成形工具1
Step8.至此，成形工具模型创建完毕。选择下拉菜单
命令，把模型保存于D：\sw2012.6\work\ch07\，并命名为roll_shaped_tool_01。
Step9.将成形工具调入设计库。
（1）单击任务窗格中的“设计库”按钮
，打开“设计库”对话框。
（2）在“设计库”对话框中单击“添加文件位置”按钮
，系统弹出“选取文件夹”对话框，在
下拉列表中找到D：\sw2012.6\work\ch07文件夹后，单击
按钮。
（3）此时在设计库中出现
节点，右击该节点，在系统弹出的快捷菜单中单击
命令。完成成形工具调入设计库的设置。
