16.3 钣金件2
钣金件2的钣金件模型及设计树如图16.3.1所示。

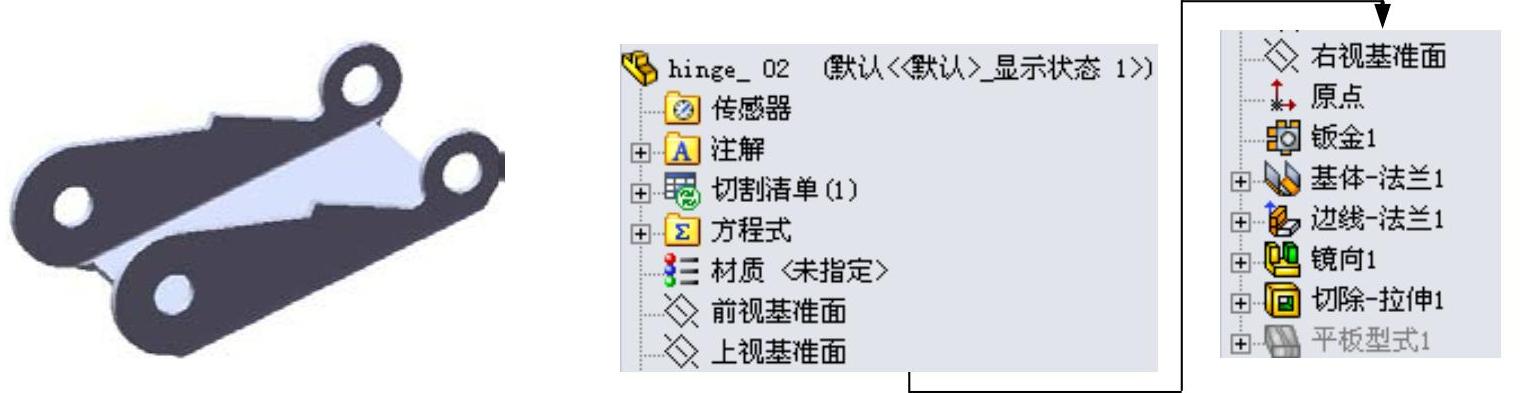

图16.3.1 钣金件模型及设计树
Step1.新建模型文件。选择下拉菜单
命令，在系统弹出的“新建SolidWorks文件”对话框中选择“零件”模块，单击
按钮，进入建模环境。
Step2.创建图16.3.2所示的钣金基础特征——基体─法兰1。
（1）选择命令。选择下拉菜单
命令（或单击“钣金”工具栏上的“基体法兰/薄片”按钮
）。
（2）定义特征的横断面草图。
①定义草图基准面。选取前视基准面作为草图基准面。
②定义横断面草图。在草图环境中绘制图16.3.3所示的横断面草图。
③选择下拉菜单
命令，退出草图环境，此时系统弹出“基体法兰”对话框。
（3）定义钣金参数属性。在
区域的文本框
中输入厚度0.5。
（4）单击
按钮，完成基体─法兰1的创建。

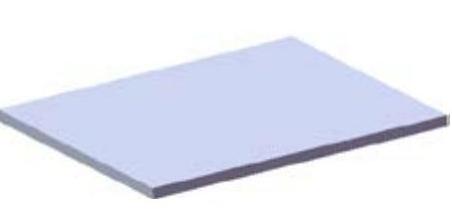

图16.3.2 基体─法兰1
图16.3.3 横断面草图
Step3.创建图16.3.4所示的钣金特征——边线─法兰1。
（1）选择命令。选择下拉菜单
命令（或单击“钣金”工具栏中的
按钮）。
（2）定义特征的边线。选取图16.3.5所示的模型边线为生成的边线法兰的边线。

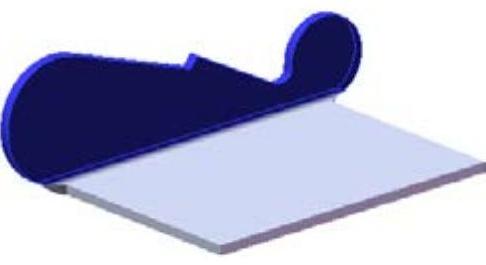

图16.3.4 边线─法兰1

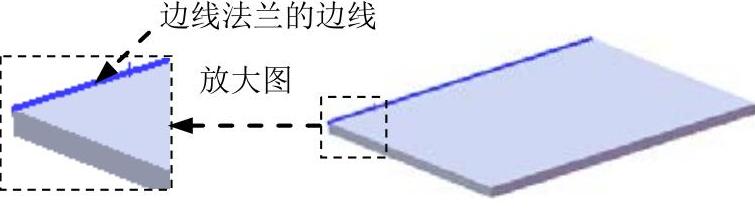

图16.3.5 边线法兰的边线
（3）定义法兰参数。
①定义法兰角度值。在
区域的
文本框中输入角度值90.0。
②定义长度类型和长度值。在“边线法兰”对话框
区域的
下拉列表中选择
选项，在
文本框中输入深度值3.0。(https://www.daowen.com)
③定义法兰位置。在
区域中，单击“材料在内”按钮
。
（4）单击
按钮，完成边线─法兰1的初步创建。
（5）编辑边线-法兰1的草图。在设计树的
上右击，在弹出的快捷菜单中单击“编辑草图”按钮
，系统进入草图环境。绘制图16.3.6所示的草图。退出草图环境，此时系统完成边线─法兰1的创建。

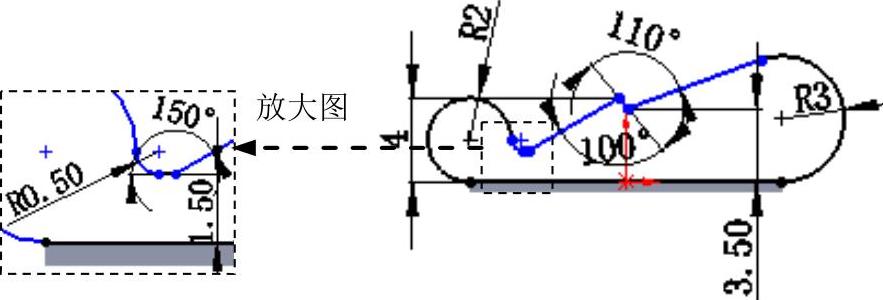

图16.3.6 边线─法兰1草图
Step4.创建图16.3.7所示的镜像1。
（1）选择命令。选择下拉菜单
命令。
（2）定义镜像基准面。选取右视基准面作为镜像基准面。
（3）定义镜像对象。选择边线法兰1作为镜像1的对象。

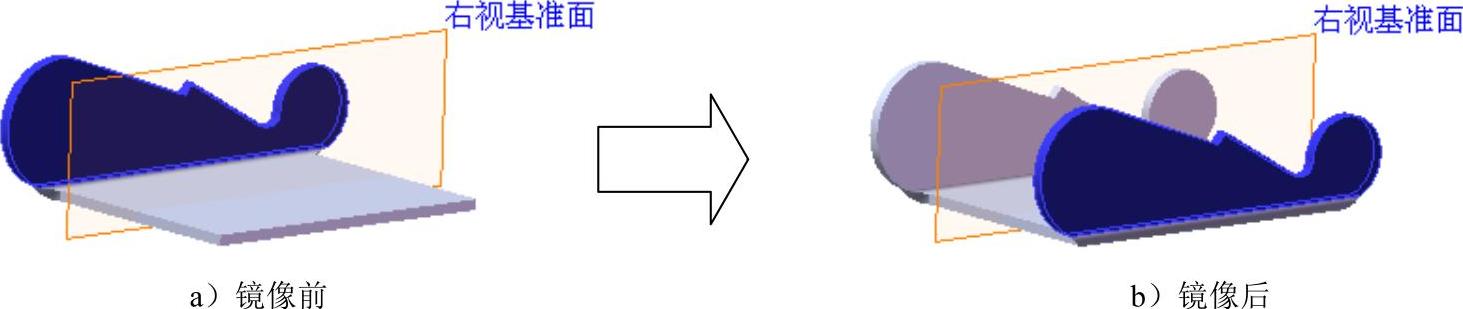

图16.3.7 镜像1
（4）单击对话框中的
按钮，完成镜像1的创建。
Step5.创建图16.3.8所示的切除─拉伸1。
（1）选择命令。选择下拉菜单
命令。
（2）定义特征的横断面草图。
①定义草图基准面。选取图16.3.8所示的表面作为草图基准面。
②定义横断面草图。在草图环境中绘制图16.3.9所示的横断面草图。
（3）定义切除深度属性。在“切除-拉伸”对话框
区域的
下拉列表中选择
选项，选中
复选框。
（4）单击对话框中的
按钮，完成切除-拉伸1的创建。

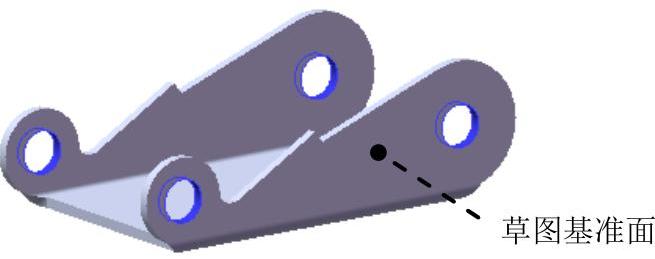

图16.3.8 切除─拉伸1

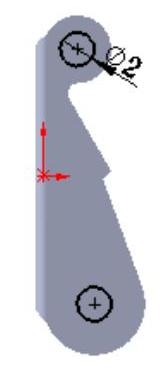

图16.3.9 横断面草图
Step6.至此，钣金件2模型创建完毕。选择下拉菜单
命令，将模型命名为hinge_02，即可保存钣金件模型。
