Task8.创建图17.4.14所示的机箱右盖的初步模型

Task8.创建图17.4.14所示的机箱右盖的初步模型


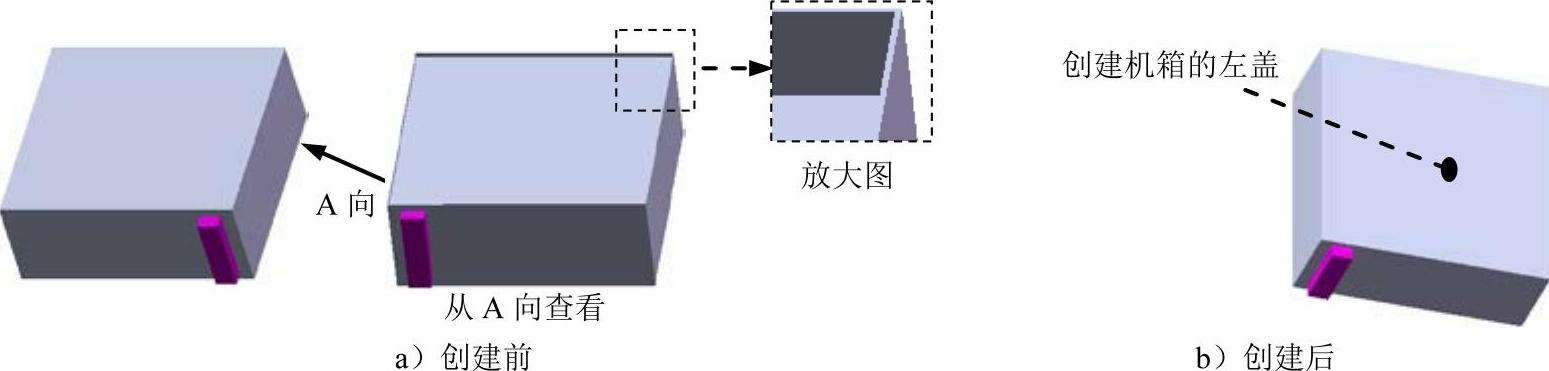

图17.4.14 创建机箱的右盖

Step1.创建新零件。选择下拉菜单978-7-111-37212-7-Chapter17-401.jpg978-7-111-37212-7-Chapter17-402.jpg978-7-111-37212-7-Chapter17-403.jpg978-7-111-37212-7-Chapter17-404.jpg978-7-111-37212-7-Chapter17-405.jpg命令。

Step2.完成上步操作后,系统将自动选择“草图绘制”命令。选择CASE_RIGHT为草图平面,绘制图17.4.15所示的草图。

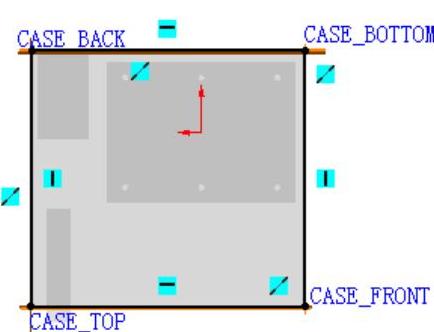

图17.4.15 草图

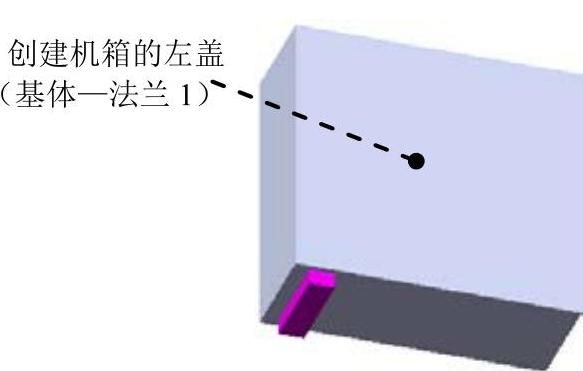

图17.4.16 创建机箱右盖

Step3.创建图17.4.16所示的基体-法兰1。

(1)选择命令。选择下拉菜单978-7-111-37212-7-Chapter17-408.jpg978-7-111-37212-7-Chapter17-409.jpg978-7-111-37212-7-Chapter17-410.jpg978-7-111-37212-7-Chapter17-411.jpg978-7-111-37212-7-Chapter17-412.jpg命令。

(2)定义特征的横断面草图。选取上步绘制的草图作为横断面草图。在草图工具栏中单击978-7-111-37212-7-Chapter17-413.jpg命令,退出草图环境,此时系统弹出“基体法兰”对话框。

(3)定义拉伸深度属性。采用系统默认的深度方向。在“基体法兰”对话框的978-7-111-37212-7-Chapter17-414.jpg区域中,输入厚度值0.5。在978-7-111-37212-7-Chapter17-415.jpg区域中的下拉列表中选择978-7-111-37212-7-Chapter17-416.jpg选项,并在其文本框中输入0.4。

(4)单击978-7-111-37212-7-Chapter17-417.jpg按钮,完成基体-法兰1的创建。
