Task4.创建机箱前盖的初步模型

Task4.创建机箱前盖的初步模型

Step1.创建新零件。选择下拉菜单978-7-111-37212-7-Chapter17-316.jpg978-7-111-37212-7-Chapter17-317.jpg978-7-111-37212-7-Chapter17-318.jpg978-7-111-37212-7-Chapter17-319.jpg978-7-111-37212-7-Chapter17-320.jpg命令。

Step2.完成上步操作后,系统将自动选择“草图绘制”命令。选择CASE_FRONT为草图平面,绘制图17.4.6所示的草图。

Step3.创建图17.4.7所示的基体-法兰1。

(1)选择命令。选择下拉菜单978-7-111-37212-7-Chapter17-321.jpg978-7-111-37212-7-Chapter17-322.jpg978-7-111-37212-7-Chapter17-323.jpg978-7-111-37212-7-Chapter17-324.jpg978-7-111-37212-7-Chapter17-325.jpg命令。

(2)定义特征的横断面草图。选取上步绘制的草图作为横断面草图。在草图工具栏中单击978-7-111-37212-7-Chapter17-326.jpg命令,退出草图环境,此时系统弹出“基体法兰”对话框。

(3)定义拉伸深度属性。采用系统默认的深度方向。在“基体法兰”对话框的978-7-111-37212-7-Chapter17-327.jpg区域中,输入厚度值0.5。在978-7-111-37212-7-Chapter17-328.jpg区域中的下拉列表中选择978-7-111-37212-7-Chapter17-329.jpg选项,并在其文本框中输入0.4。

(4)单击978-7-111-37212-7-Chapter17-330.jpg按钮,完成基体-法兰1的创建。

Step4.保存文件。选择下拉菜单978-7-111-37212-7-Chapter17-331.jpg978-7-111-37212-7-Chapter17-332.jpg978-7-111-37212-7-Chapter17-333.jpg命令,将新建的文件保存至D:\sw2012.6\work\ch17\computer_case\orign目录下。在“另存为”对话框中的文件名文本框中输入FRONT_COVER,单击此对话框中的978-7-111-37212-7-Chapter17-334.jpg按钮。

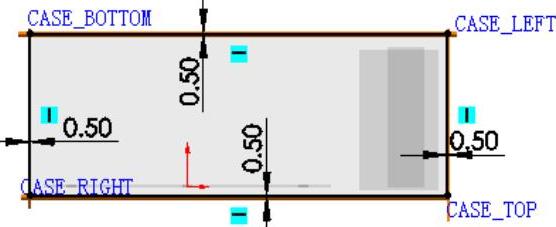

图17.4.6 草图

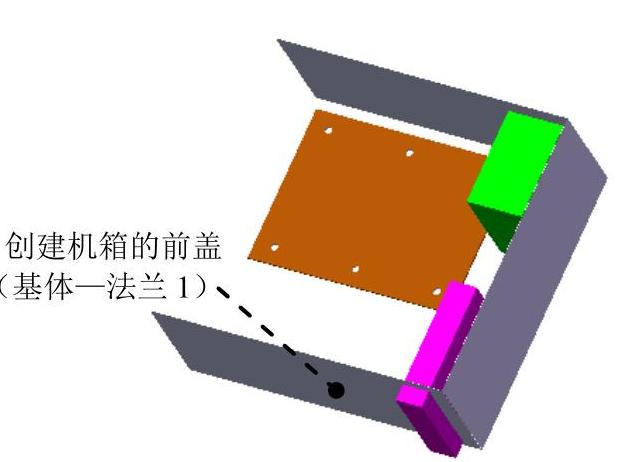

图17.4.7 创建机箱前盖
