Task2.创建成形工具2

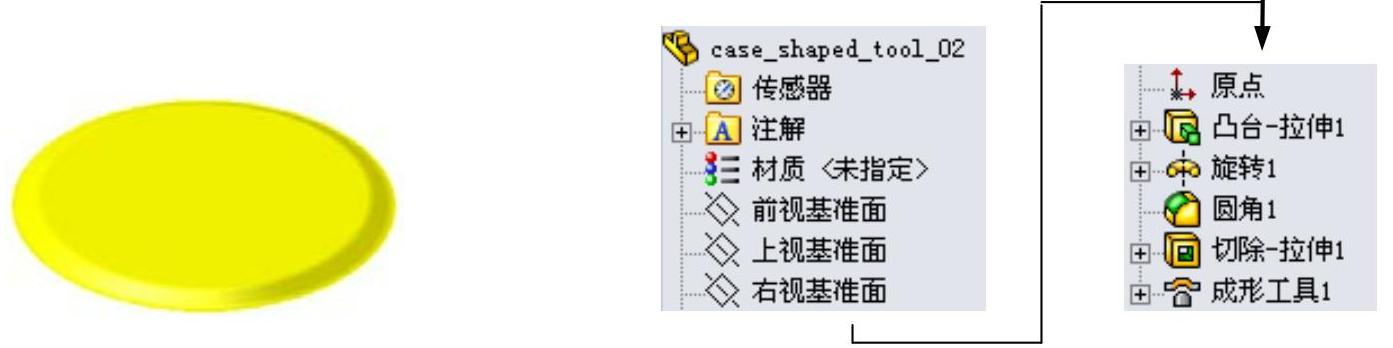

成形工具2模型及设计树如图17.7.44所示。

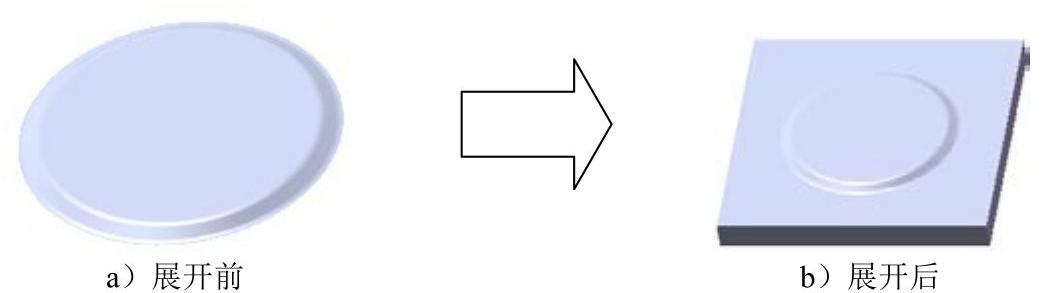

图17.7.43 成形工具2模型及设计树
Step1.新建模型文件。选择下拉菜单
命令，在系统弹出的“新建SolidWorks文件”对话框中选择“零件”模块，单击
按钮，进入建模环境。

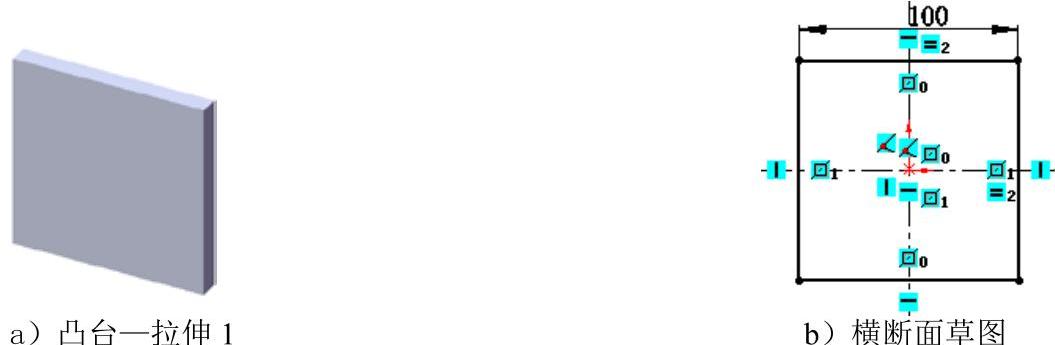

Step2.创建图17.7.44a所示的零件基础特征——凸台-拉伸1。
（1）选择命令。选择下拉菜单
命令（或单击“特征（F）”工具栏中的
按钮）。
（2）定义特征的横断面草图。选取前视基准面作为草图平面，绘制图17.7.44b所示的横断面草图。
（3）定义拉伸深度属性。采用系统默认的深度方向；在
区域的
下拉列表中选择
选项，在
文本框中输入深度值10.0。
（4）单击
按钮，完成凸台-拉伸1的创建。
图17.7.44 创建凸台—拉伸1

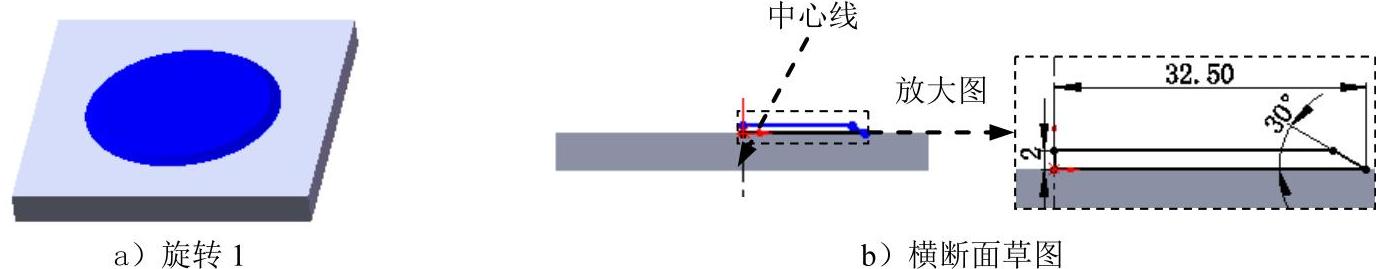

Step3.创建图17.7.45a所示的零件基础特征——旋转1。
（1）选择命令。选择下拉菜单
命令。
（2）定义特征的横断面草图。选取上视基准面作为草图平面，绘制图17.7.45b所示横断面草图。
（3）定义旋转轴线。采用图17.7.45b所示的中心线作为旋转轴线。
（4）定义旋转属性。在
区域的
下拉列表中选择
选项，采用系统默认的旋转方向，在
文本框中输入数值360，并选中
复选框。
（5）单击
按钮，完成旋转1的创建。
图17.7.45 创建旋转1
Step4.创建圆角1。选择下拉菜单
命令；选取图17.7.46所示的圆角，圆角半径值为3.0。(https://www.daowen.com)

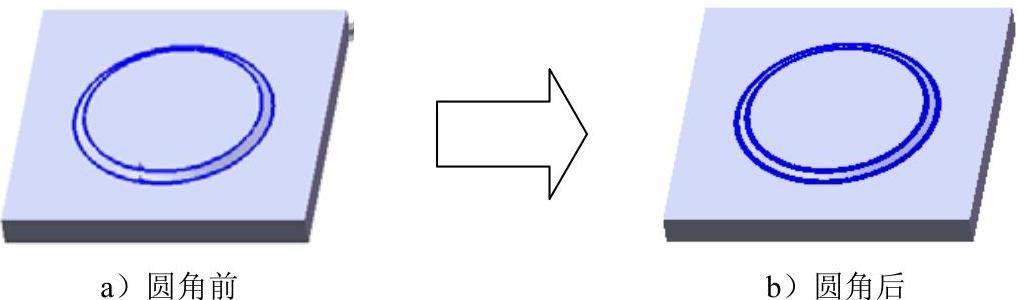

图17.7.46 创建圆角1
Step5.创建图17.7.47a所示的零件特征——切除-拉伸1。
（1）选择命令。选择下拉菜单
命令。
（2）定义特征的横断面草图。选取右视基准面为草图平面，绘制图17.7.48所示的横断面草图。
（3）定义拉伸深度属性。采用系统默认的深度方向；在
区域的
下拉列表中选择
选项，选中
选项。
（4）单击
按钮，完成切除—拉伸1的创建。
图17.7.47 创建切除-拉伸1

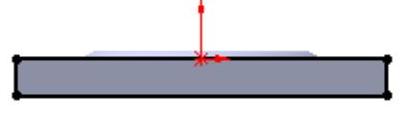

图17.7.48 横断面草图

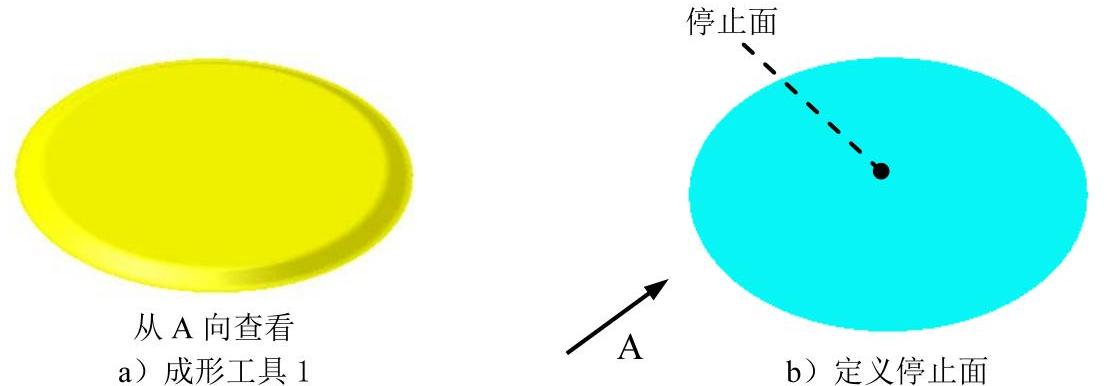

Step6.创建图17.7.49a所示的零件特征——成形工具2。
（1）选择命令。选择下拉菜单
命令。
（2）定义成形工具属性。激活“成形工具”对话框
区域，选取图17.7.49b所示的模型表面作为成形工具的停止面。
（3）单击
按钮，完成成形工具2的创建。
图17.7.49 创建成形工具2
Step7.至此，成形工具2模型创建完毕。选择下拉菜单
命令，把模型保存于D：\sw2012.6\work\ch17\，并命名为case_shaped_tool_02。
