Task2.创建主体钣金件模型
主体钣金件的钣金件模型及设计树如图14.3.10所示。

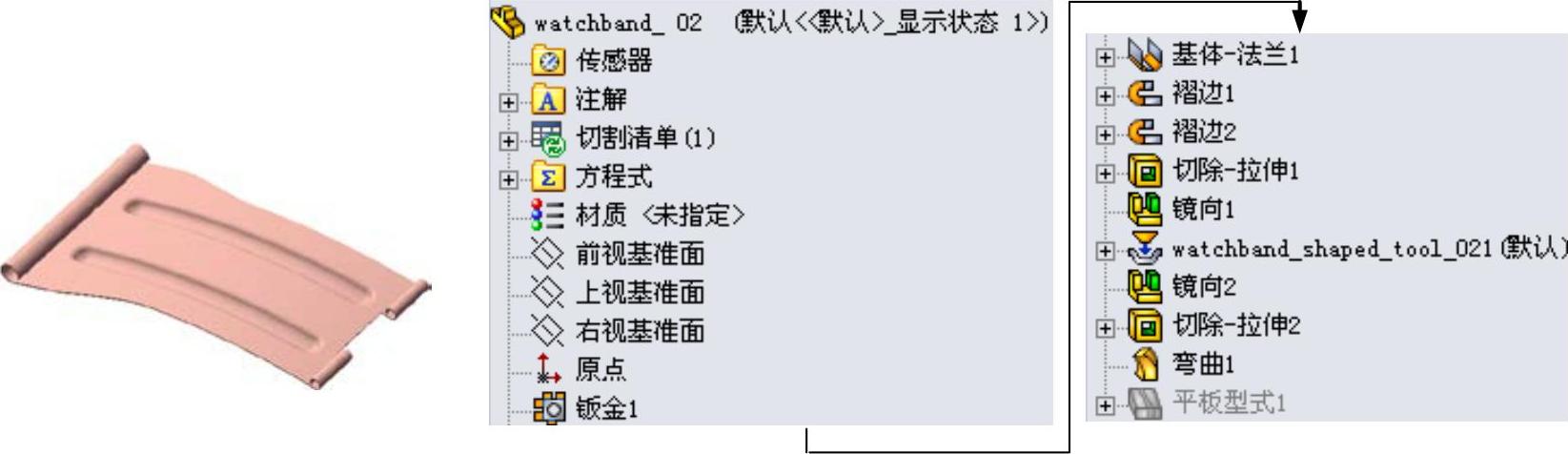

图14.3.10 钣金件模型及设计树
Step1.新建模型文件。选择下拉菜单
命令，在系统弹出的“新建SolidWorks文件”对话框中选择“零件”模块，单击
按钮，进入建模环境。
Step2.创建图14.3.11所示的钣金基础特征——基体-法兰1。
（1）选择命令。选择下拉菜单
命令（或单击“钣金”工具栏上的“基体法兰/薄片”按钮
）。
（2）定义特征的横断面草图。
①定义草图基准面。选取前视基准面作为草图基准面。
②定义横断面草图。在草图环境中绘制图14.3.12所示的横断面草图。
③选择下拉菜单
命令，退出草图环境，此时系统弹出“基体法兰”对话框。
（3）定义钣金参数属性。在
区域的文本框
中输入厚度值0.15。

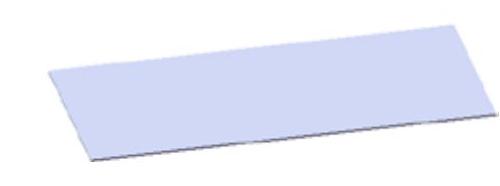

图14.3.11 基体-法兰1

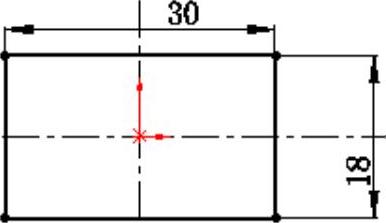

图14.3.12 横断面草图
（4）单击
按钮，完成基体-法兰1的创建。
Step3.创建图14.3.13所示的钣金基础特征——褶边1。
（1）选择命令。选择下拉菜单
命令。系统弹出“褶边”对话框。
（2）定义特征的边线。选取图14.3.14所示的模型边线为生成褶边的边线。选取“折弯在外”选项
。
（3）定义褶边类型和大小。在
区域中选择“滚轧”选项
。在
文本框中输入角度值300.0，在
文本框中输入半径值0.4。
（4）单击
按钮，完成褶边1的创建。

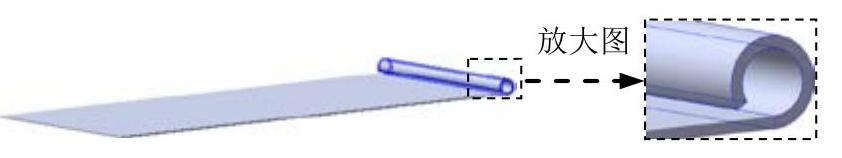

图14.3.13 褶边1

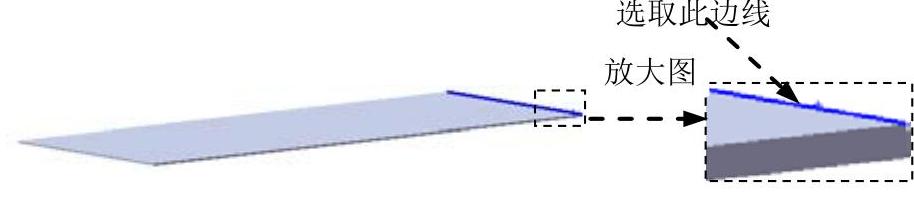

图14.3.14 定义特征的边线
Step4.创建图14.3.15所示的钣金基础特征——褶边2。
（1）选择命令。选择下拉菜单
命令。系统弹出“褶边”对话框。
（2）定义特征的边线。选取图14.3.16所示的模型边为生成褶边的边线。选取“折弯在外”选项
。
（3）定义褶边类型和大小。在
区域中选择“滚轧”选项
，在
文本框中输入角度值300.0，在
文本框中输入半径0.8。
（4）单击
按钮，完成褶边2的创建。

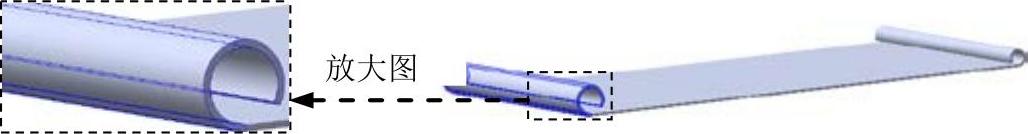

图14.3.15 褶边2
图14.3.16 定义特征的边线
Step5.创建图14.3.17所示的切除─拉伸1。
（1）选择命令。选择下拉菜单
命令。
（2）定义特征的横断面草图。

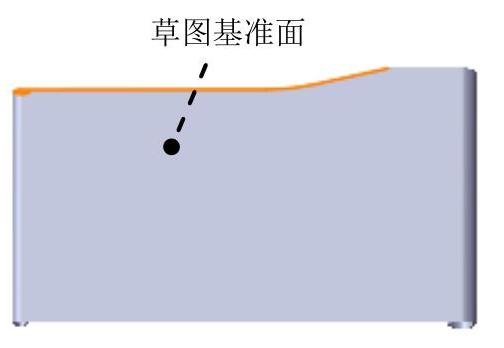

①定义草图基准面。选取图14.3.17所示的表面作为草图基准面。

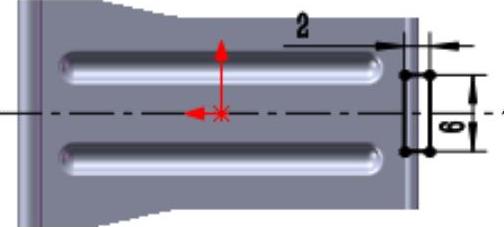

②定义横断面草图。在草图环境中绘制图14.3.18所示的横断面草图。
（3）定义切除深度属性。在“切除-拉伸”对话框
区域的
下拉列表中选择
选项，选中
复选框。其他选择默认设置值。
（4）单击
按钮，完成切除-拉伸1的创建。
图14.3.17 切除-拉伸1
图14.3.18 横断面草图(https://www.daowen.com)
Step6.创建图14.3.19所示的镜像1。
（1）选择命令。选择下拉菜单
命令。
（2）定义镜像基准面。选取上视基准面作为镜像基准面。
（3）定义镜像对象。选择切除-拉伸1作为镜像1的对象。
（4）单击
按钮，完成镜像1的创建。
图14.3.19 镜像1
Step7.创建图14.3.20所示的成形特征1。
（1）单击任务窗格中的“设计库”按钮
，打开“设计库”对话框。
（2）单击“设计库”对话框中的
节点，在设计库下部的列表框中选择“watchband_shaped_tool_02”文件并拖动到图14.3.20所示的平面，在弹出的“成形工具特征”对话框中单击
按钮。
（3）单击设计树中
节点前的“加号”，右击
特征，在弹出的快捷菜单中单击“编辑草图”按钮
，进入草图环境。
（4）编辑草图，如图14.3.21所示。退出草图环境，完成成形特征1的创建。
Step8.创建图14.3.22所示的镜像2。
（1）选择命令。选择下拉菜单
命令。
（2）定义镜像基准面。选取上视基准面作为镜像基准面。
（3）定义镜像对象。选择成形特征1作为镜像2的对象。
（4）单击
按钮，完成镜像2的创建。
图14.3.20 成形特征1

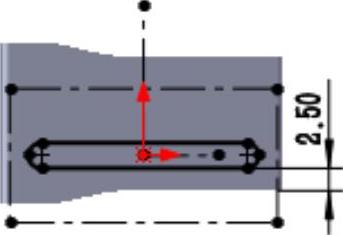

图14.3.21 编辑草图
图14.3.22 镜像2
Step9.创建图14.3.23所示的切除─拉伸2。
（1）选择命令。选择下拉菜单
命令。
（2）定义特征的横断面草图。
①定义草图基准面。选取前视基准面作为草图基准面。

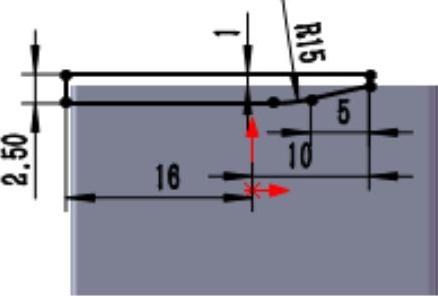

②定义横断面草图。在草图环境中绘制图14.3.24所示的横断面草图。
（3）定义切除深度属性。在“切除-拉伸”对话框
区域的
下拉列表中选择
选项，选中
复选框。其他选择默认设置值。
（4）单击
按钮，完成切除-拉伸2的创建。
图14.3.23 切除-拉伸2
图14.3.24 横断面草图
Step10.创建图14.3.25所示的零件基础特征——弯曲1。
（1）选择命令。选择下拉菜单
命令。
（2）选取弯曲实体及类型。选取整个模型作为弯曲实体，在
区域中选中
单选项。
（3）定义弯曲参数，在
区域中选中
复选框，在
文本框中输入角度值25。
说明：系统会根据
文本框中输入的角度值及实体的长度计算弯曲半径
。
（4）定义剪裁基准面。在
区域的
文本框中输入基准面1的剪裁距离值2，在
区域的
文本框中输入基准面2的剪裁距离值1.2。
（5）单击
按钮，完成弯曲1的创建。

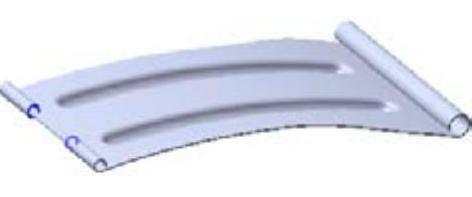

图14.3.25 弯曲1
Step11.至此，钣金件2模型创建完毕。选择下拉菜单
命令，将模型命名为watchband_02，即可保存钣金件模型。
