3.6.1 普通螺纹的计算
1.螺纹升角的计算

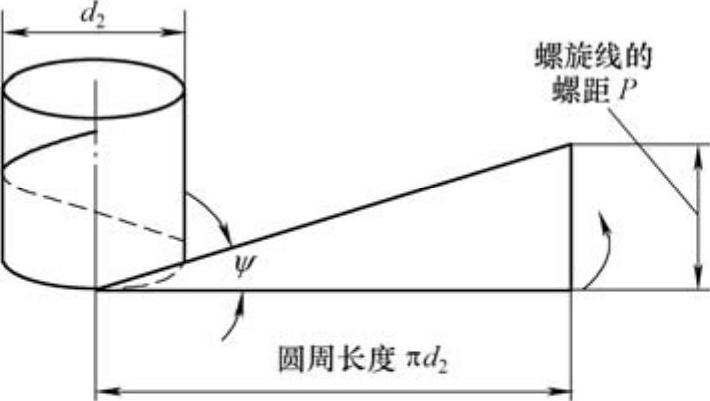

螺纹升角指螺纹螺旋槽的倾斜角度，如图3-21所示，螺纹中径d2展开的圆周线与螺旋线的夹角称为螺纹升角。
图3-21 螺纹升角
螺纹升角的大小可由以下公式计算：
式中 ψ——螺纹升角；
Ph——螺纹导程（Ph=螺距×线数）（mm）；
d2——螺纹中径（mm）。
2.普通螺纹牙型尺寸的计算

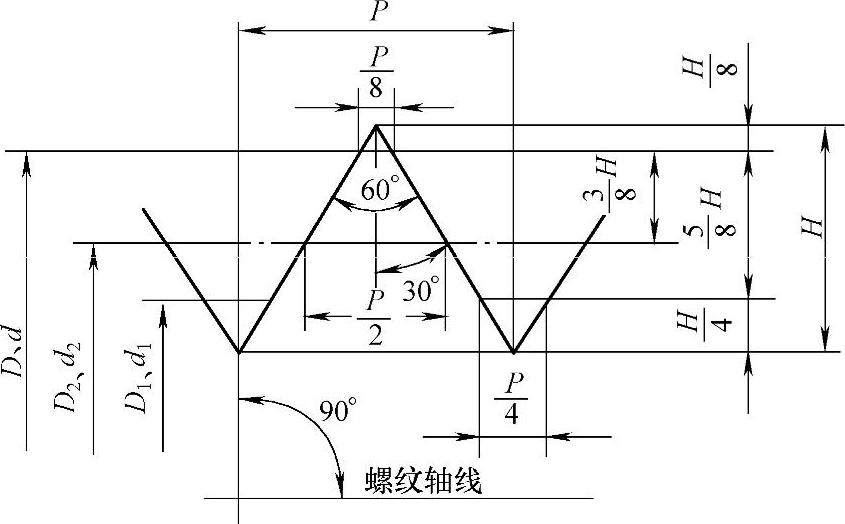

普通螺纹的基本牙型如图3-22所示。
图3-22 普通螺纹的牙型
D—内螺纹大径 d—外螺纹大径 D2—内螺纹中径 d2—外螺纹中径 D1—内螺纹小径 d1—外螺纹小径 P—螺距 H—原始三角形高度
牙型各部分的尺寸可由以下公式计算：
