7.1.4  有精度要求的平行孔距加工计算法

图7-2所示为在钻床上钻出孔距有精度要求的平行孔的方法。如钻d₁和d₂两孔，其中心距为L。这时，可按划线先钻出一孔（可先钻d₁孔），若孔精度要求较高，还可用铰刀铰一下，然后找一销子与孔紧配（也可车一销与孔紧配），另外任意找一只销子（直径为d₃）夹在钻夹头中，用外径千分尺控制距离L₁。其计算公式为

L₁=L+d₁/2+d₃/2

式中 L₁——外径千分尺控制距离（mm）；

L——中心距（mm）；

d₁——第一孔的直径（mm）；

d₃——销子直径（mm）。

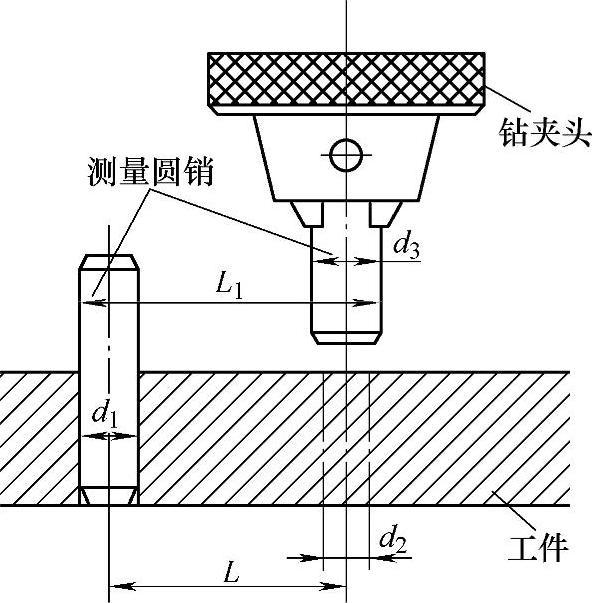

图7-2 钻孔距有精度要求的平行孔的方法

按上式计算，就能保证L尺寸，孔距校正好后把工件压紧，钻夹头中装上直径为d₂的钻头就可钻第二孔。其他孔也可用同样的方法钻出。用这种方法钻出的孔中心距精度能在±0.1mm之内。
