球头立铣刀加工圆弧曲面的行距与步进角计算

3.球头立铣刀加工圆弧曲面的行距与步进角计算

球头立铣刀加工凸球面时，零件外形的纵剖面为一凸圆弧，各参数的关系如图12-14所示。在图12-14a中，设凸球弧面球心为计算坐标原点，R为凸圆弧半径，r为球头刀的球心半径，δ为残高误差，s为行距，则确定行距s的几何关系计算公式为

当球头刀半径与零件曲面上曲率半径R相差较大，而且在一定表面粗糙度要求条件下的残高误差δ较小时，可以近似取，因此行距计算公式为

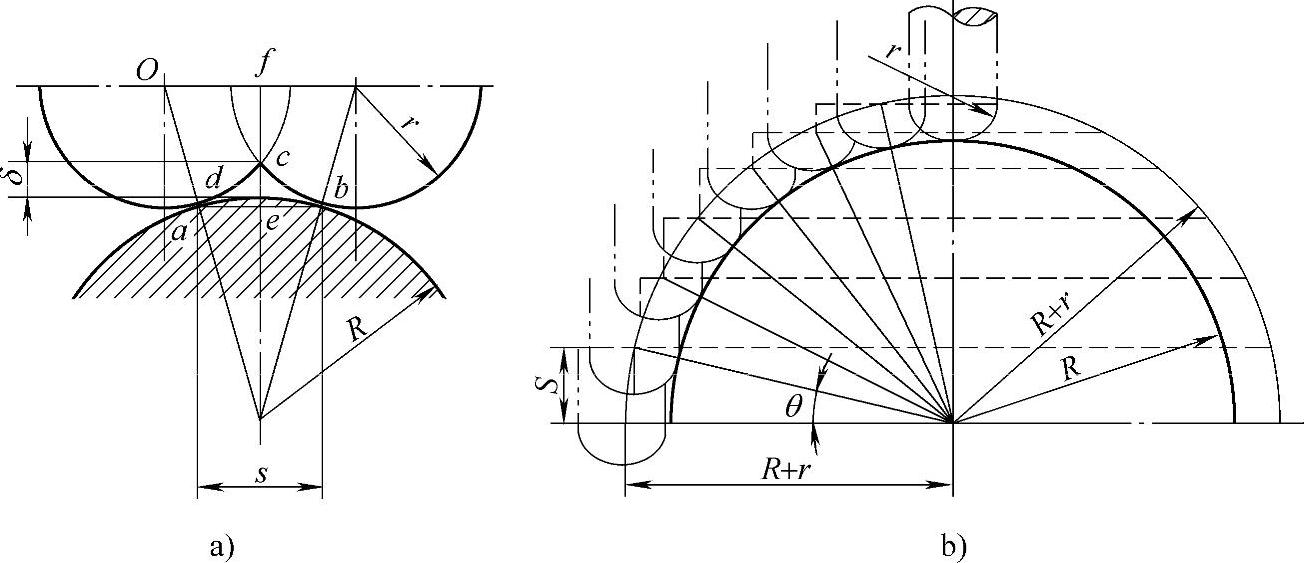

图12-14 球头刀加工凸球面时各参数之间的关系

如果需要比较精确地计算行距s，则可以使用下式：

在手工编程中，设θ为等角度层切深的步进角，可由图12-14b确定步进角θ与行距s之间的关系

公式中“±”号的取法：当被加工零件的曲面为凸球面时取“+”号，为凹球面时，取“−”号。
