11.3.2  两节任意角度等径弯头

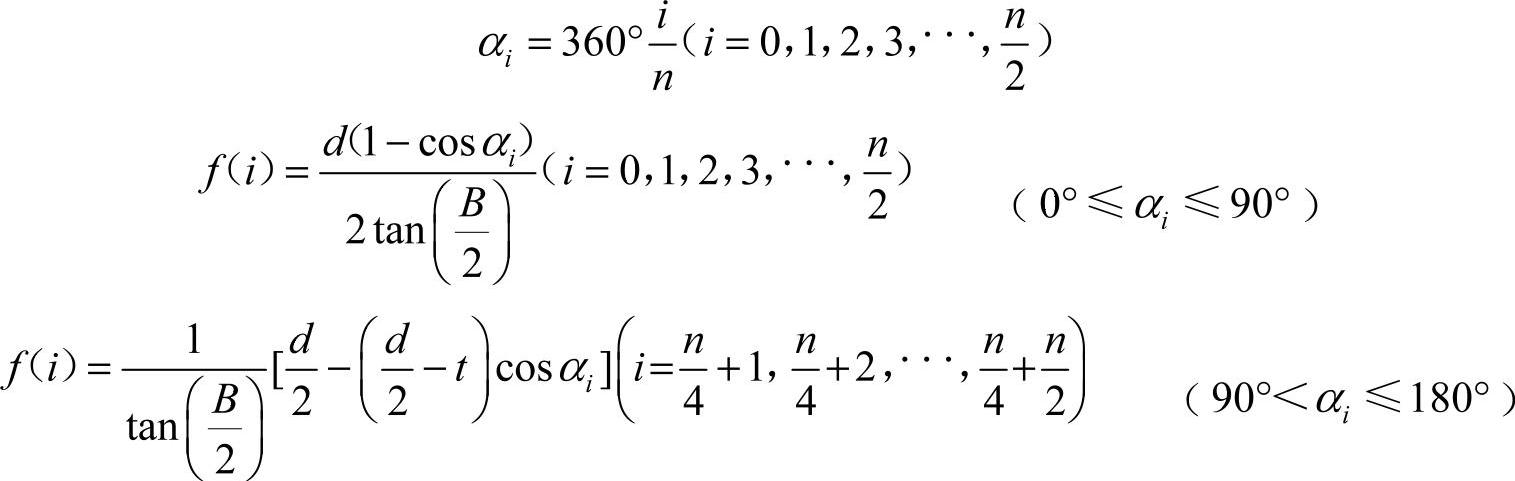

两节任意角度等径弯头的立体图和主视图如图11-7所示，只需计算一节的展开尺寸即可，计算的已知条件是管外径d、管壁厚t、弯头两节轴线夹角B（称为半角）和等分数n。等分数越多，展开图的精度越高，一般来说管径小时等分点少，管径大时等分点多，这样作出的展开曲线才光滑。其计算公式为

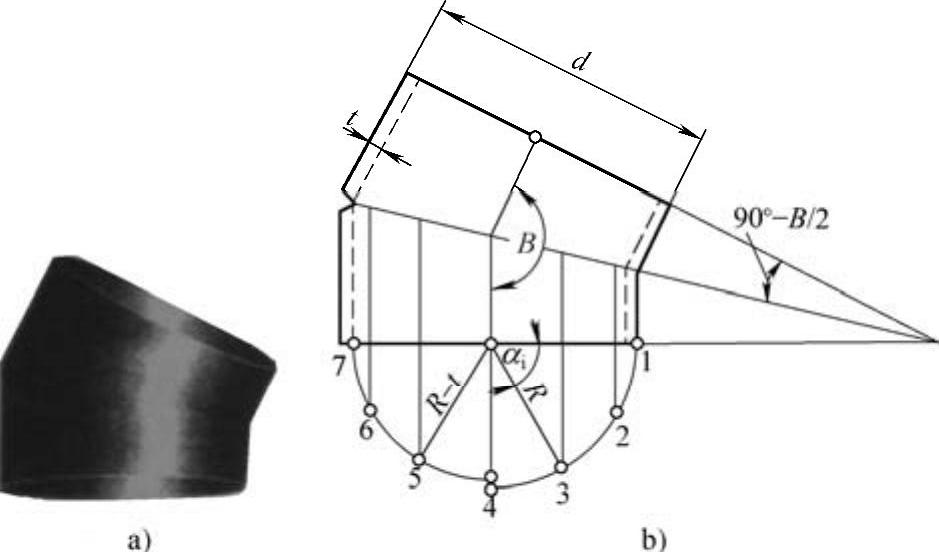

图11-7 两节任意角度等径弯头

a）立体图 b）主视图

式中 α_i——圆心角在第i条等分时的角度（°）；

f（i）——展开素线高度（mm）；

i——等分点的编号。
