5.4.1  球轴的磨削计算

5.4.1 球轴的磨削计算

球面也可采用成形砂轮磨削，但砂轮修整困难，成本高。用展成法磨削球面，操作简便，选择合适的平形或杯形砂轮在普通磨床上即可磨削，不需特殊设备，只需根据球面的尺寸大小算出砂轮的直径及应转动的角度就可加工。

用展成法可在普通外圆磨床或工具磨床上加工较大直径的球面。一般采用杯形砂轮磨削，磨削时砂轮内径D_k应等于图5-30中球面弦长L。在磨削过程中，砂轮端面易磨损，砂轮需勤修整。

其加工步骤如下：

1）修整砂轮，形状如图5-31所示。

2）将工件安装在顶尖上，如图5-32所示。

3）将砂轮架旋转90°，使其与工作台垂直，如图5-30所示。

4）对刀，调整尾架，找正，使工件轴线与砂轮中心线处于平行于水平面的同一平面内。

5）起动砂轮，沿箭头方向进刀磨削，直至符合工件球面要求（图5-30）。

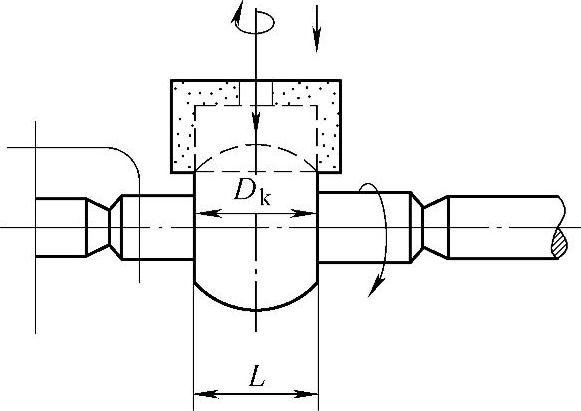

图5-30 球轴的磨削

图5-31 砂轮形状

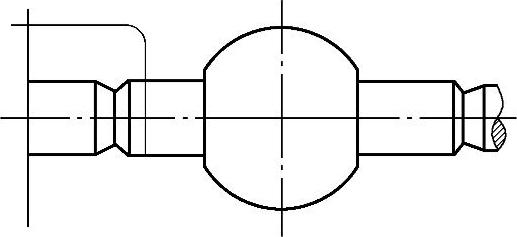

图5-32 工件的安装
