6.8  用坐标镗床镗孔的计算

坐标镗床是加工高精度零件的通用机床，能保证各表面之间的位置精度和表面几何形状精度达到较高的要求。利用坐标镗床加工具有空间角度的斜孔时，常常需要进行坐标转换和空间角度的计算，以适应加工要求。下面举一个例子来说明。

例6-3 图6-24a所示的零件上要镗出直径及斜孔，给定的角度为66°±2′及32°±5′，试计算A—A剖视图中的角度θ。

解 为了要镗出斜孔需要算出此孔的中心线与水平面之间的夹角θ。此处已知条件为β=66°，γ=90°−32°=58°，画出计算投影图如图6-24b所示，按下列计算公式求出：

得θ=62°18′

它的余角为θ₁=90°−62°18′=27°42′

这个角度即为镗斜孔时万能工作台在垂直平面内需要旋转的角度（图6-24c）。

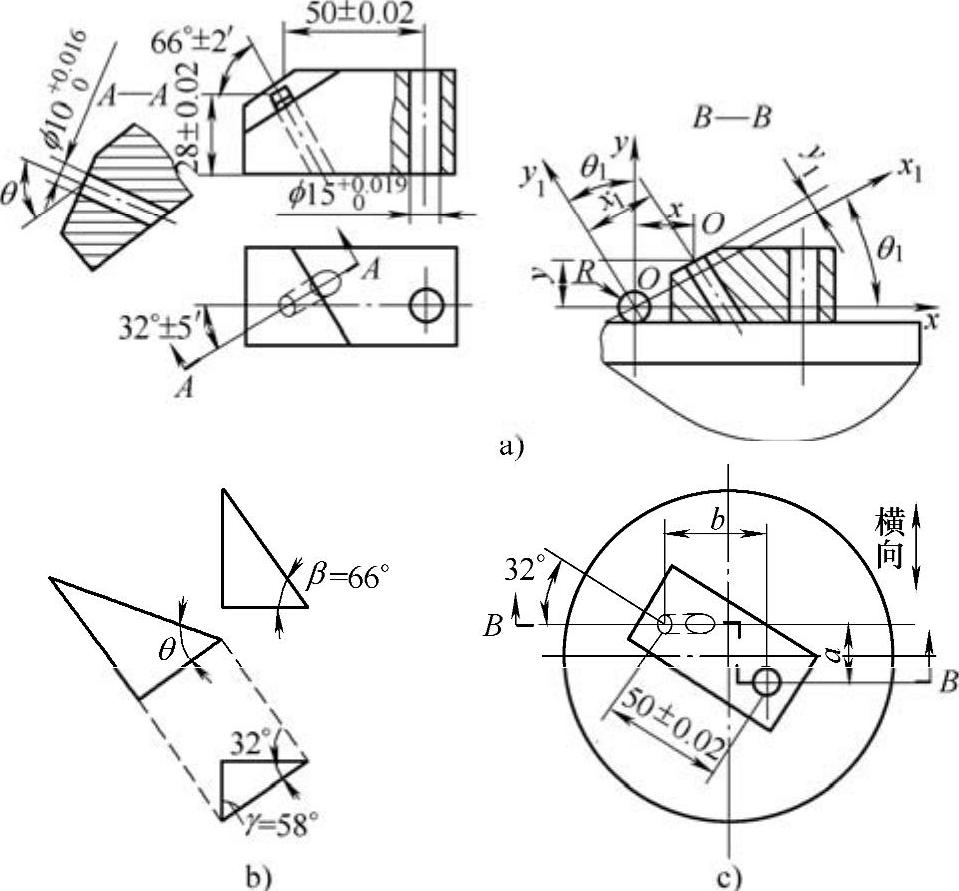

图6-24 镗孔图

a）在坐标镗床上镗削空间角度零件 b）计算投影图 c）需旋转角度
