等径圆管相贯，若两管轴线相交且平行于基本投影面，其相贯线为平面曲线，曲线的正面投影积聚成交叉两直线，作图时可直接画出，如图11-8所示。

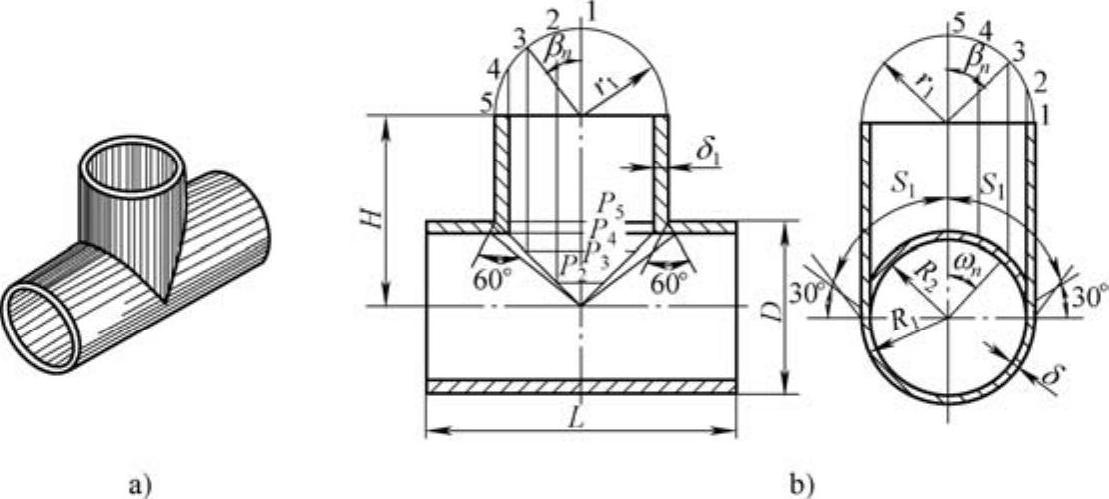

图11-8 等径直交三通管
a）立体图 b）计算原理图
等径直交三通管的相关计算公式见表11-3。

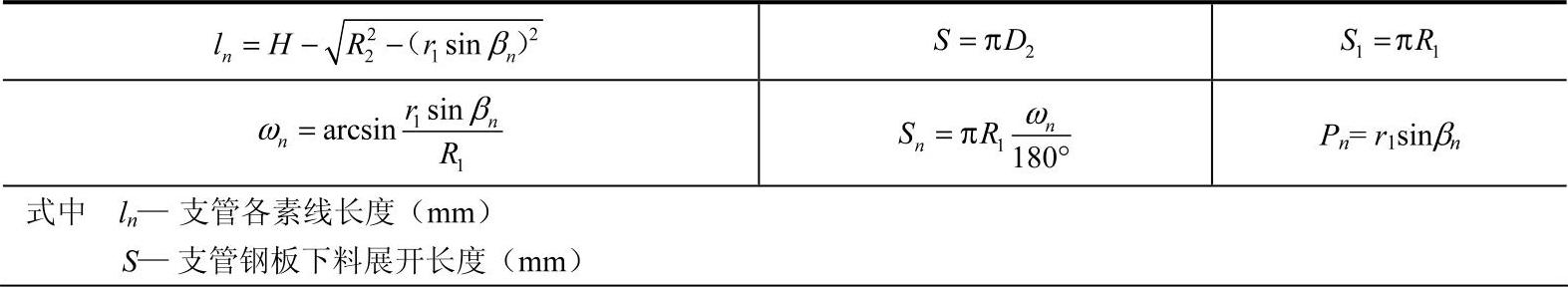

表11-3 等径直交三通管的计算公式

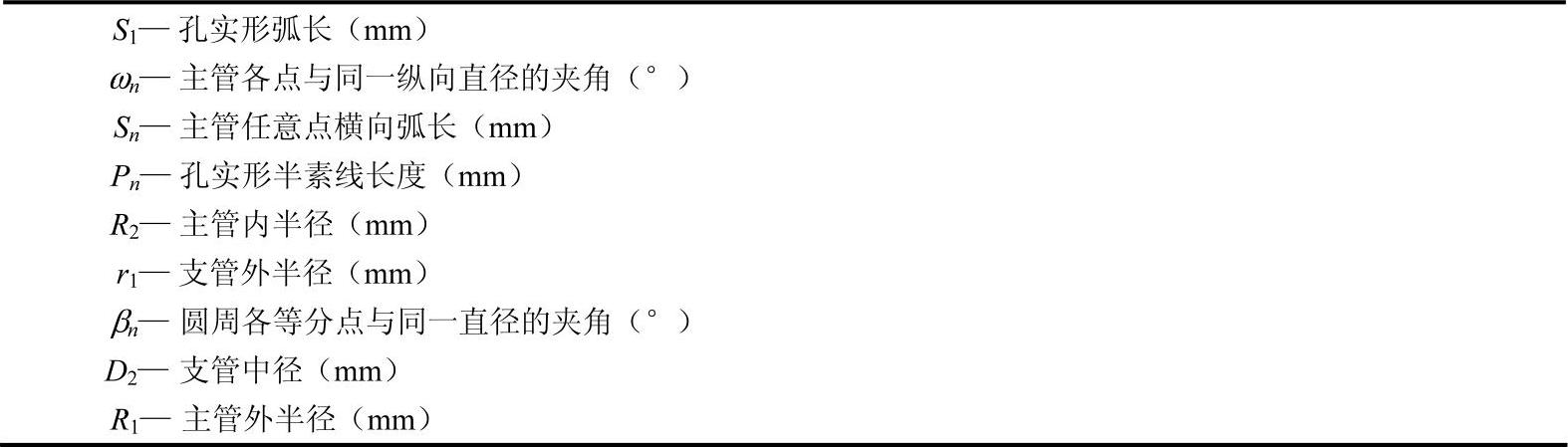

（续）
等径直交三通管的支管钢板下料展开图如图11-9所示，其孔实形如图11-10所示。

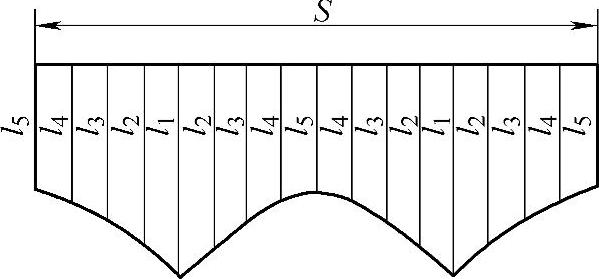

图11-9 等径直交三通管支管钢板下料展开图

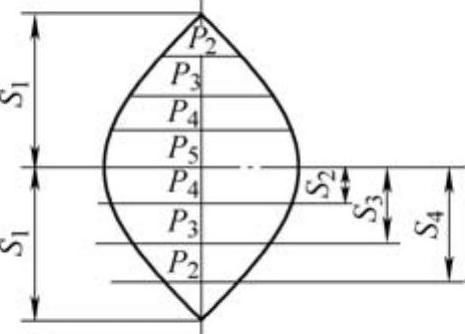

图11-10 等径直交三通管孔实形
