6.6.4 确定坐标尺寸公差的计算
2025年10月13日
6.6.4 确定坐标尺寸公差的计算
在孔距尺寸确定后，为了保证孔中心距公差，还必须给出坐标尺寸的公差，应用三角形相似原理来计算孔距尺寸公差。

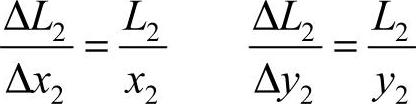

（1）确定Ⅱ孔位坐标尺寸公差如图6-20所示，由L2、x2、y2和ΔL2、Δx2、Δy2组成的两个直角三角形相似，所以
将L2=90mm、ΔL2=±0.07mm、x2=56.569mm、y2=70mm代入上式得
即Ⅱ孔位的坐标尺寸为
x2=（56.569±0.044）mm y2=（70±0.054）mm
如图6-20虚线所示。

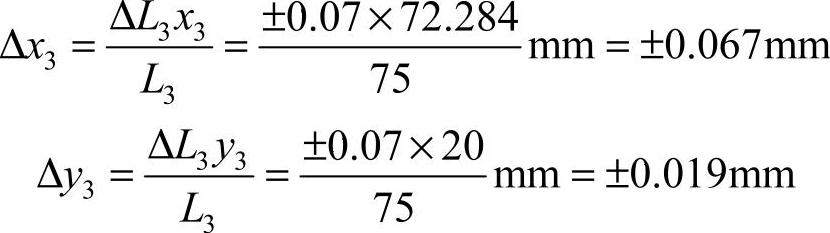

（2）确定Ⅲ孔位坐标尺寸公差如图6-21所示，将L3=75mm、ΔL3=±0.07mm、x3=72.284mm、y3=20mm代入后得

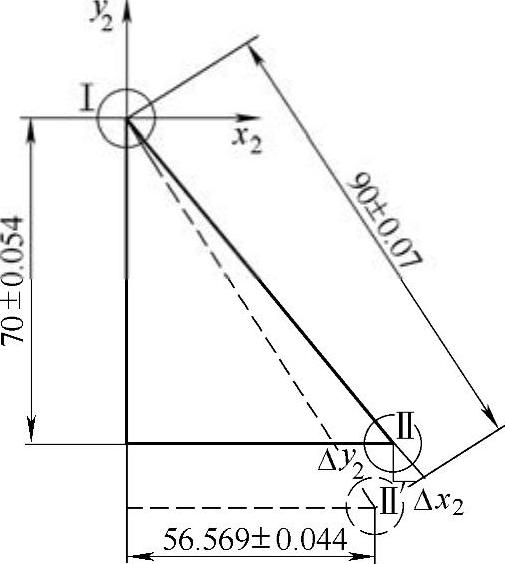

图6-20 Ⅰ—Ⅱ孔孔距公差计算

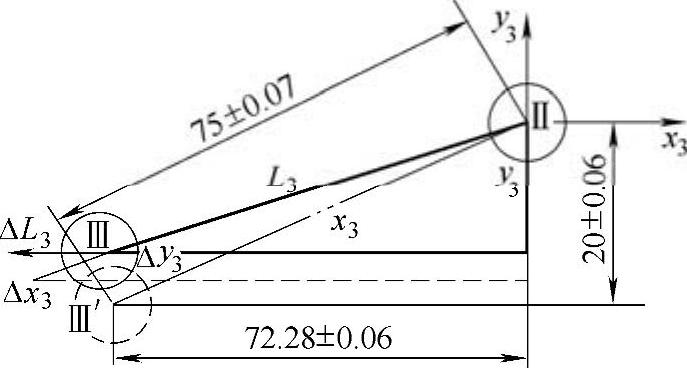

图6-21 Ⅱ—Ⅲ孔孔距公差计算
由于Δy3=±0.019mm，其公差值小，对一般卧式镗床来说，很难达到其尺寸公差要求。所以在保证孔距尺寸（75±0.07）mm的前提下，可以调整x轴和y轴的公差，以有利校正和控制加工精度，如图6-21中双点画线位置。
现取x3=72.28mm+0.06mm=72.34mm，则
即Ⅲ孔位的坐标尺寸为
x3=（72.28±0.06）mm y3=（20±0.06）mm
（3）列坐标镗孔表根据Ⅰ—Ⅱ—Ⅲ孔的加工顺序，将计算所得坐标尺寸及公差填入表6-2中。

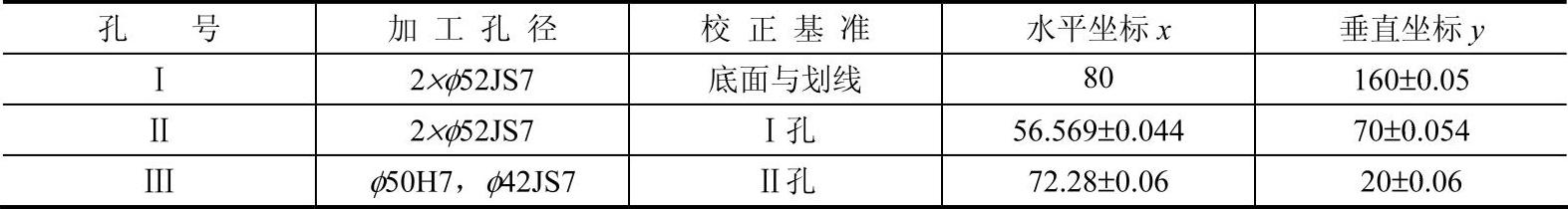

表6-2 坐标镗孔表 （单位：mm）
