6.1.2 测量孔径的计算

在镗床上镗孔时，特别是应用双支承镗杆镗孔时，由于镗杆穿在孔中，用游标卡尺和内径千分尺测量比较困难，这时可用内卡钳和外径千分尺配合进行测量。

测量时，首先用外径千分尺把内卡钳张开，调整到孔的下极限尺寸d，然后把调整好的内卡钳伸入孔中，一只卡脚固定不动，另一只卡脚左右摆动，同时估计摆动距s，再利用公式e=算出间隙e，把内卡钳的张开尺寸d加上间隙量e，即为孔径D的实际尺寸。由图6-5可知下面公式：

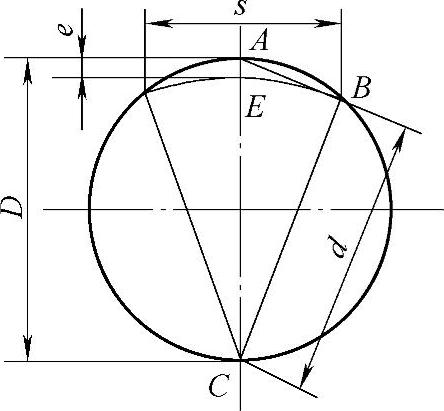

图6-5 用外径千分尺和内卡钳测量孔径

则

孔的实际尺寸为

D=d+e

式中 s——内卡钳摆动距（mm）；

d——内卡钳张开尺寸（mm）；

e——间隙量（mm）；

D——孔的实际尺寸（mm）。
