9.2.6  插削六方孔的计算

在插床上加工六方孔时，可在机床上附装分度盘，如图9-7所示，利用分度盘分度加工六方孔。其分度方法和计算公式如下。

插床的回转工作台一般是由一个单头蜗杆带动一个分度蜗轮转动的，蜗杆轴上装有手柄，手柄的前端固定着与蜗杆轴滑套的分度盘。摇动蜗杆轴上的手柄，通过分度盘计数，就可使工作台回转需要的角度，达到分度的目的。

当插床回转工作台下面的分度蜗轮齿数为K时，单头蜗杆的手柄每转1转，回转工作台就转过1/K转。若工件需要Z等分，则工件每转1/Z转，蜗杆手柄必须转动n=1/Z÷1/K，化简为

n=K/Z

式中 n——回转工作台的手柄转数（r）；

K——插床分度蜗轮的齿数；

Z——工件等分数。

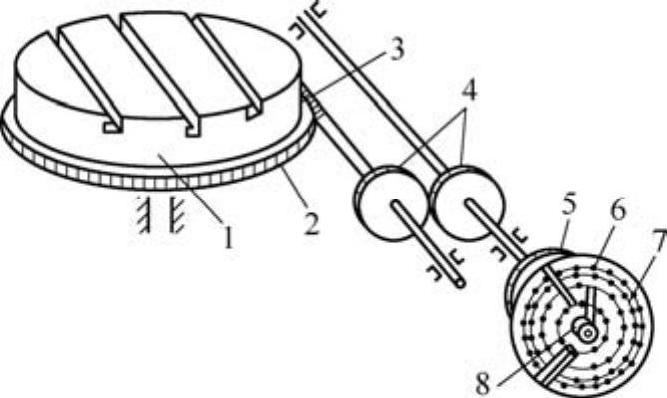

图9-7 插床分度机构示意图

1—工作台 2—蜗轮 3—蜗杆 4—齿轮 5—分度叉 6—手柄 7—分度盘 8—摇臂
