11.7.2 正心矩方圆连接管
图11-23所示为正心矩方圆连接管的立体图和计算原理图。

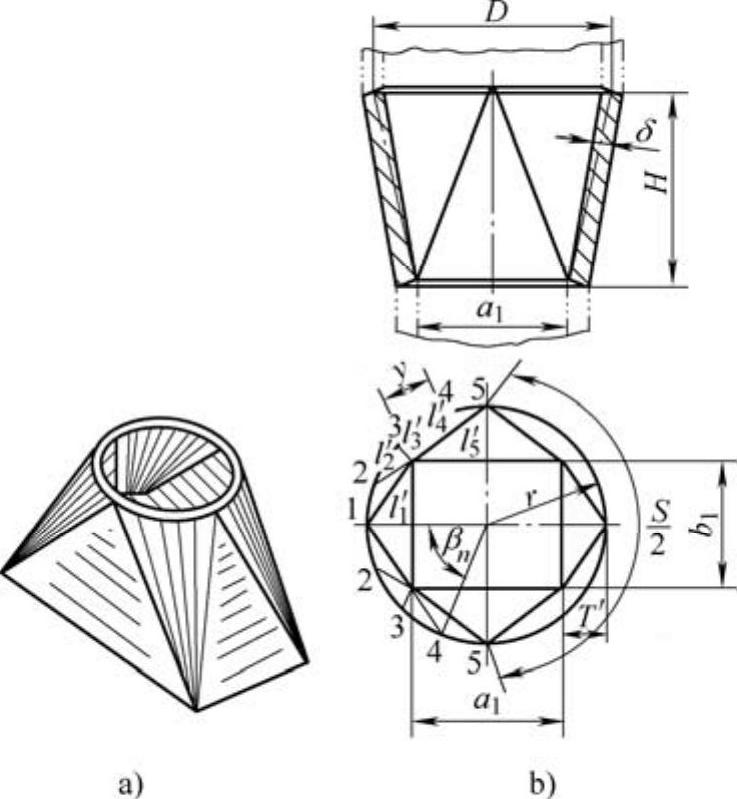

图11-23 正心矩方圆连接管
a）立体图 b）计算原理图
参照正心矩方圆连接管的折弯展开图11-24，其相关计算公式如下：
式中 ln——任一实长过渡线长（mm）；
T——任一平面三角形高的实长（mm）；
S——圆端展开长（mm）；
y——圆端每等分弦长（mm）；
a1、b1——方端里皮长（mm）；
r——圆端中心半径（mm）；
βn——圆周各等分点与同一横向直径的夹角（°）；
H——圆端中心点至方端里皮中心点间的垂直距离（mm）；
D——圆端中径（mm）；
m——圆周等分数。
正心矩方圆连接管的折弯展开图如图11-24所示。

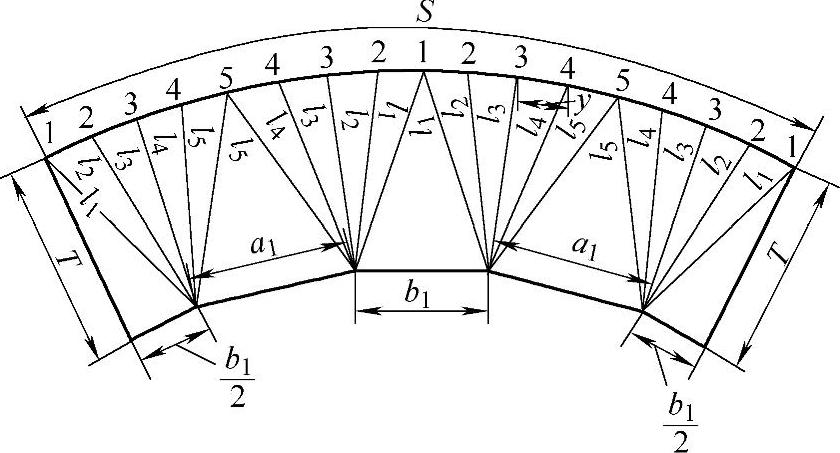

图11-24 正心矩方圆连接管的折弯展开图
