11.7.1 正心方圆连接管

图11-20所示为正心方圆连接管的立体图和计算原理图。

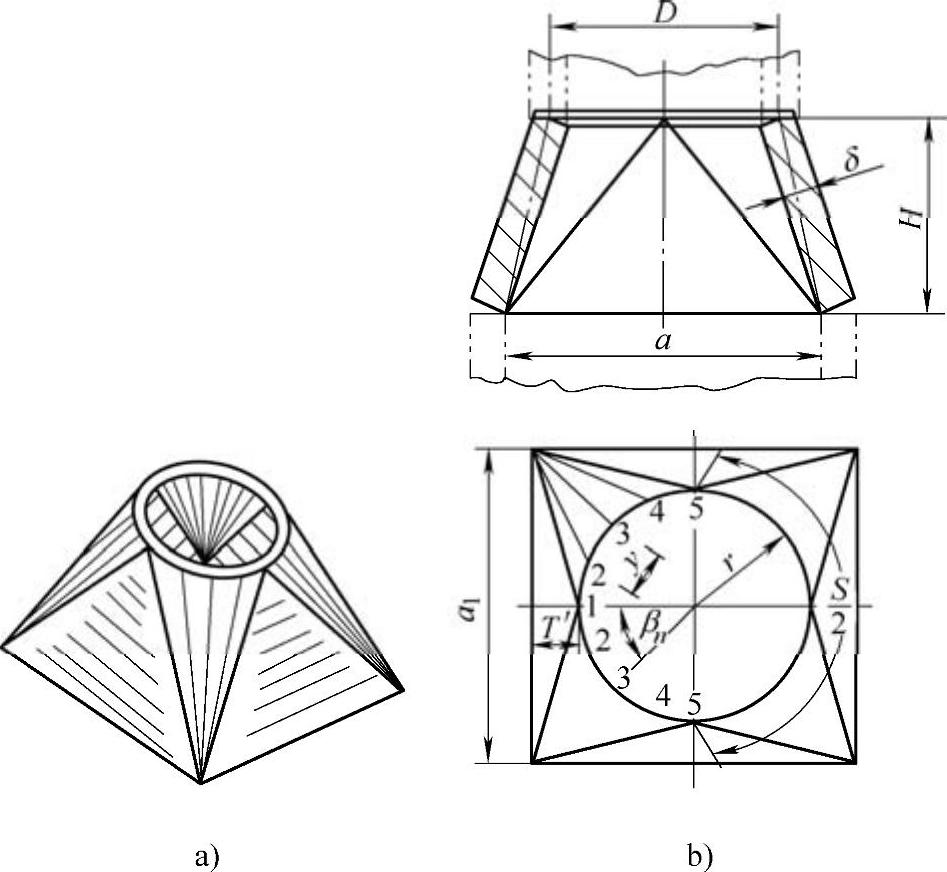

图11-20 正心方圆连接管

a）立体图 b）计算原理图

参照正心方圆连接管的折弯展开图11-21，其相关计算公式如下：

式中 l_n——任一实长过渡线长（mm）；

T——任一平面三角形高的实长（mm）；

S——圆端展开长（mm）；

y——圆端每等分弦长（mm）；

a₁——方端里皮长（mm）；

r——圆端中心半径（mm）；

β_n——圆周各等分点与同一横向直径的夹角（°）；

H——圆端中心点至方端里皮中心点间的垂直距离（mm）；

D——圆端中径（mm）；

m——圆周等分数。

正心方圆连接管的折弯展开图及1/4切断展开图，如图11-21、图11-22所示。

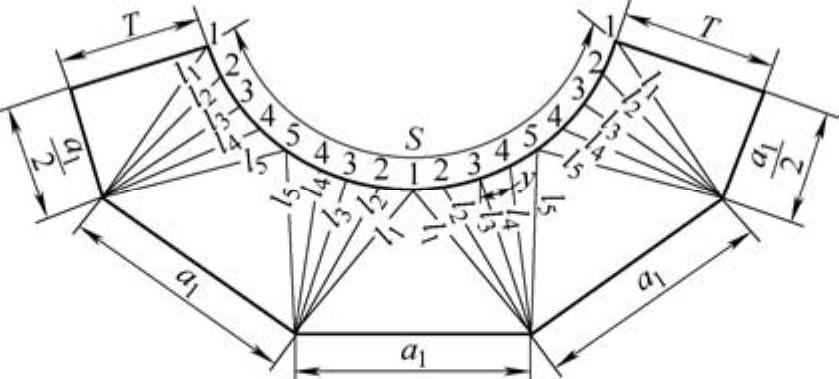

图11-21 正心方圆连接管的折弯展开图

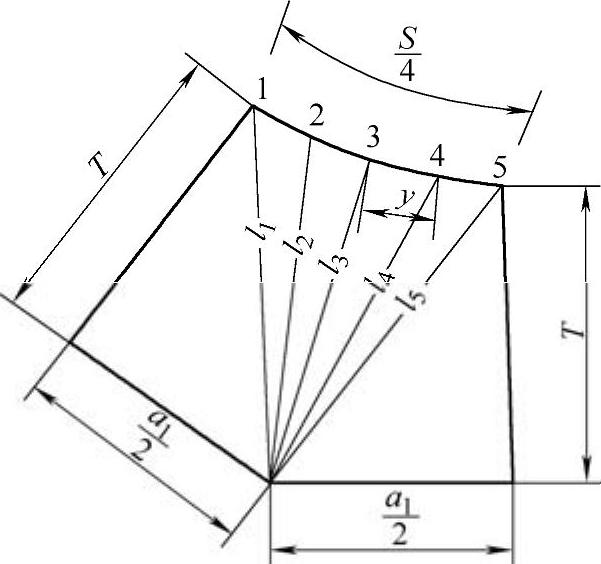

图11-22 正心方圆连接管的1/4切断展开图
