8.5.3  斜齿条的刨削计算

斜齿条是配合螺旋齿轮传动的，它的法向齿形断面与传动时的运动方向交一螺旋角β，如图8-13所示。斜齿条有法向模数和端面模数之分，法向模数以m_n表示，端面模数以m_t表示。在斜齿条工作图上的模数，一般都是法向模数，并且法向齿廓的倾斜角度是啮合时的压力角α。法向模数与端面模数之间的关系为

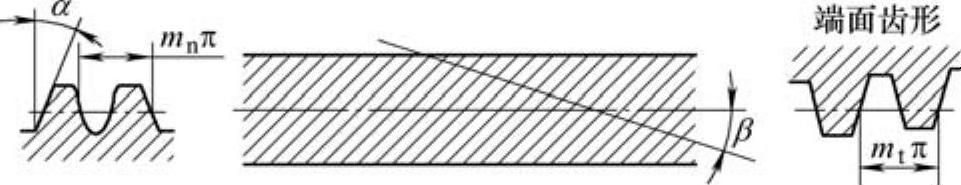

图8-13 斜齿条

由于斜齿条的法向齿形和直齿条的齿形一样，所以刨斜齿条时，只要把工件调转一个螺旋角β即可。齿条刨刀的修磨及刨斜齿条时的分齿，均按法向模数计算，除刨削时的纵行程较长外，其刨削方法与刨直齿条完全相同。
