4.3.2 斜齿圆柱齿轮的铣削

在万能铣床上用盘形铣刀加工斜齿圆柱齿轮时，不是按仿形法原理，而是按无瞬心包络法原理加工的。齿轮的齿形表面是铣刀相对于齿轮做螺旋运动时，铣刀切削刃所形成的回转表面在空间形成的包络面。铣刀齿形求法较繁琐，平时在小批量或单件生产中，常用加工直齿圆柱齿轮的标准盘形铣刀来加工斜齿圆柱齿轮，但这样切出的齿形只是近似的。

铣刀刀号的选择有下述四种方法。

1.一般计算法

根据斜齿圆柱齿轮的齿数z和螺旋角β可计算出假想齿数z′，再根据z′来选择刀号。z′的数值可按下式计算∶

式中 z——斜齿圆柱齿轮的齿数。

β——斜齿圆柱齿轮的螺旋角。

为了简化计算，值可用系数K来表示，即z′=zK，具体使用时可根据β值从表4-12中查取系数K值，然后乘以齿数z即可求得假想齿数z′。

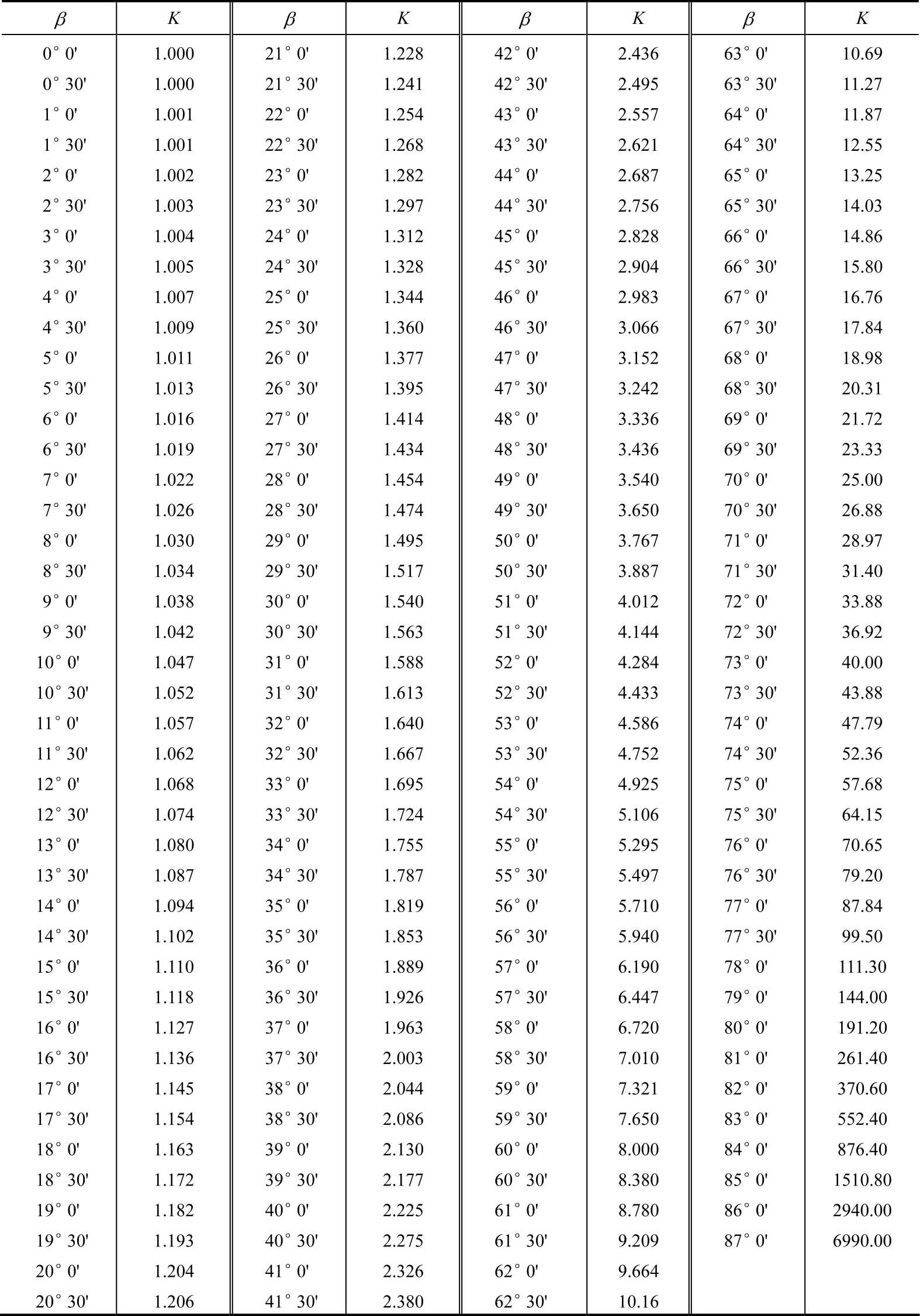

表4-12 系数K

2.图表法

选用铣斜齿圆柱齿轮的铣刀时，也可直接查图4-7来决定铣刀刀号。

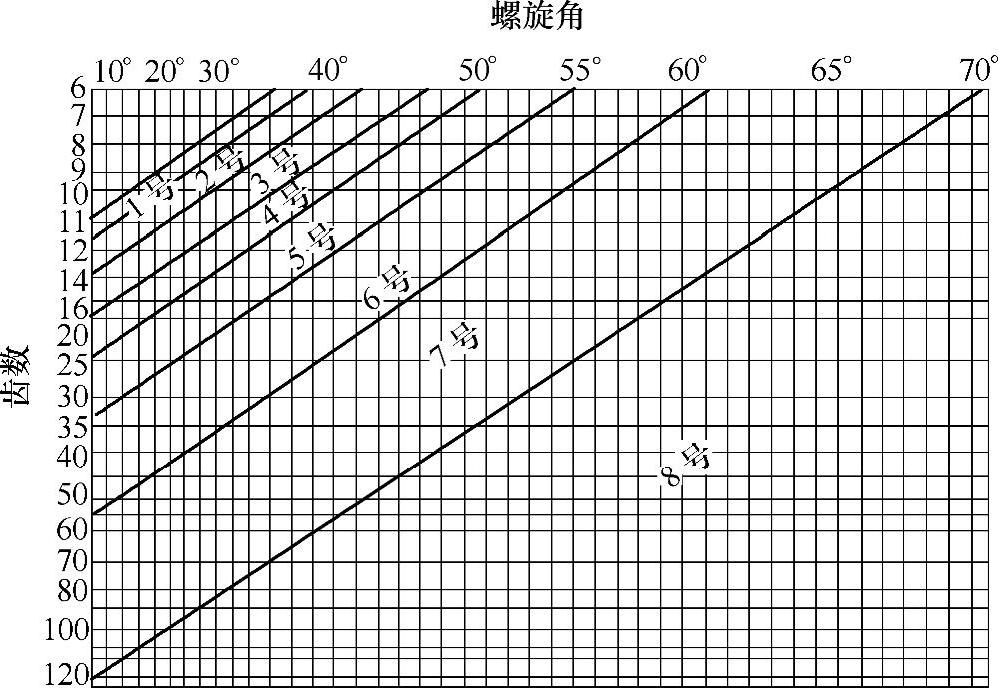

图4-7 铣斜齿圆柱齿轮所用铣刀刀号

3.精确计算法

在万能铣床上用齿轮盘铣刀铣削斜齿轮，其齿形是近似的，齿面在靠近齿顶及齿根处都要产生一定的干涉过切量。螺旋角β越大，过切量也越大，从而会减少齿轮在啮合时的接触面积。为了改善这种情况，当β＞20°时，可采用下式较精确地计算假想齿数z′∶

式中 z——斜齿轮的齿数；

m_n——斜齿轮的法向模数（mm）；

β——斜齿轮的螺旋角（°）；

d_c——齿轮盘铣刀的中径（mm）；

d₀——齿轮盘铣刀的外径（mm）。

4.交换齿轮计算

斜齿圆柱齿轮导程P_z的计算公式为

式中 d——斜齿轮的分度圆直径（mm）；

β——斜齿轮的螺旋角（°）；

m_n——斜齿轮的法向模数；

z——斜齿轮的齿数。

交换齿轮速比计算公式为

式中 P——铣齿机工作台丝杠导程，通常为6mm。
