4.1.1  简单等分数的分度计算

4.1.1 简单等分数的分度计算

1.万能分度头及其传动系统（图4-1）

万能分度头的附件有分度盘和交换齿轮等，分度盘的正面和反面都有数最不同的孔，供分度使用。分度盘的孔数和交换齿轮齿数见表4-1。

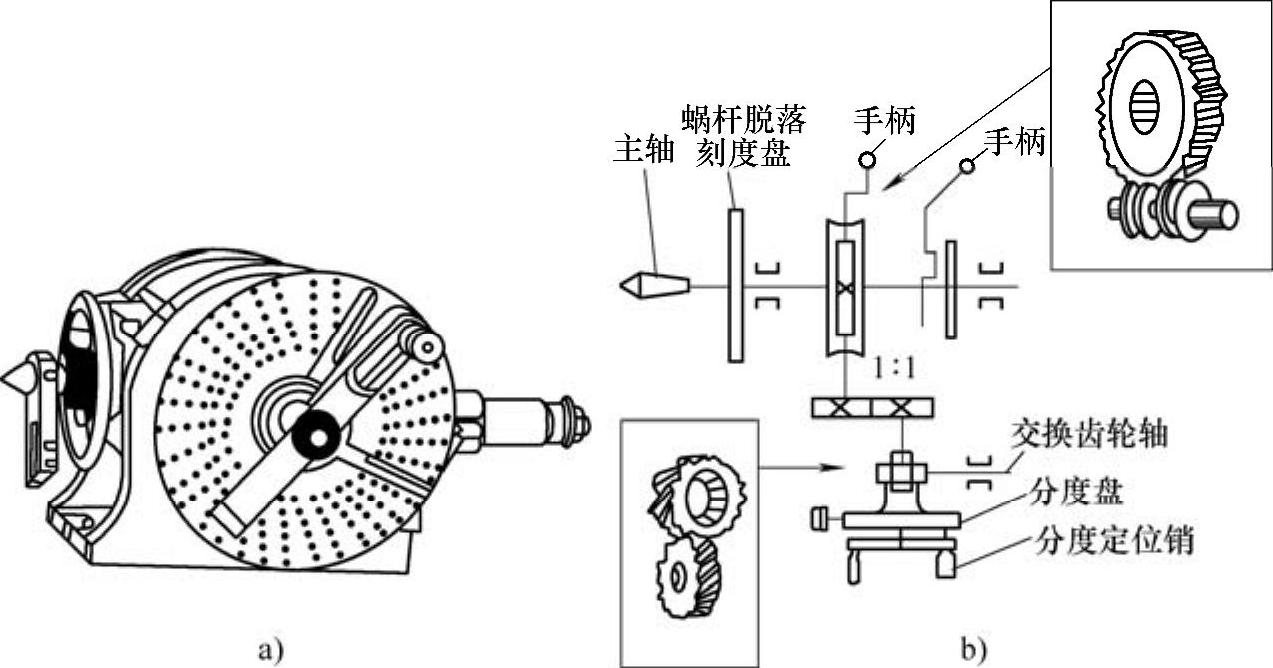

图4-1 万能分度头及其传动系统

a）万能分度头 b）传动系统

2.基本分度计算

基本分度也称为单动分度或单式分度。

从图4-1b可以看出，分度头内部的单头蜗杆和z=40的蜗轮相啮合。当分度摇柄转40转时，分度头主轴带动工件转一转；若分度头主轴要转1/Z转时，则分度摇柄必须转过n转，其计算关系为

式中 n——分度摇柄转数；

Z——工件等分数；

N——分度计算用的常数（它通常等于分度头蜗轮齿数40）。

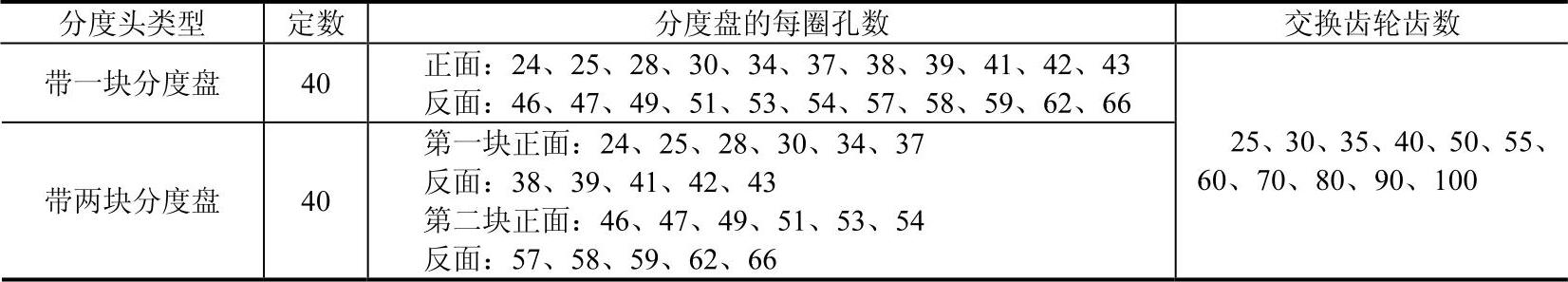

表4-1 分度盘的孔数和交换齿轮齿数

工件等分数是一个能分解的数式，使用基本分度法时利用上式进行计算。基本分度法是一种最简单的分度方法，它是各种分度方法的基础。

图4-2所示带角度工件的等分数以角度为单位，分度计算时，由于

所以

式中 n——分度摇柄转数；

θ——工件等分数所占度数。

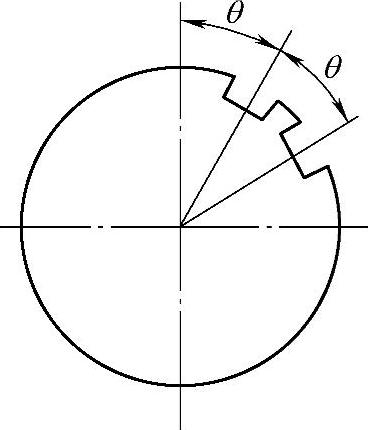

图4-2 带角度工件
