5.2.4  圆锥螺纹的测量计算

用精密角块配合三针测量法测量圆锥螺纹中径误差的方法如图5-13所示。

具体步骤如下：

1）按圆柱螺纹中径三针测量时的三针最佳直径计算公式算出并选用三针，把三针放在图5-13所示位置，用千分尺或更精密的量仪测得y值。

2）求出M₀，M₀=y−x，式中x为精密角块常数，一般为整数值。

3）按圆柱螺纹中径三针测量计算公式算出M值。

4）把计算所得M值换算成M₀的计算值，即M₀=Mcosα。

5）把计算出的M₀值同2）中得到的M₀值进行比较，其差值即为圆锥螺纹中径误差。

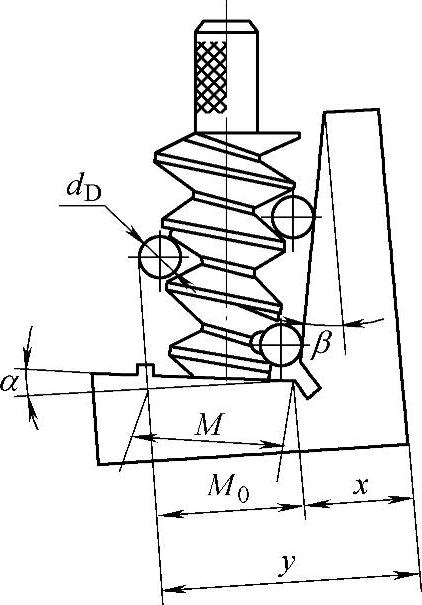

图5-13 用精密角块配合三针测量法测量圆锥螺纹中径
