9.2.2  几何作图法

图9-4所示是分圆周为3、4、5、6等分的几何作图法。

在图9-4a中，AB为直径，以A点为圆心，用圆的半径划圆弧同圆周相交于C和D，顺序连接B、C、D三点就是等边三角形的加工线。

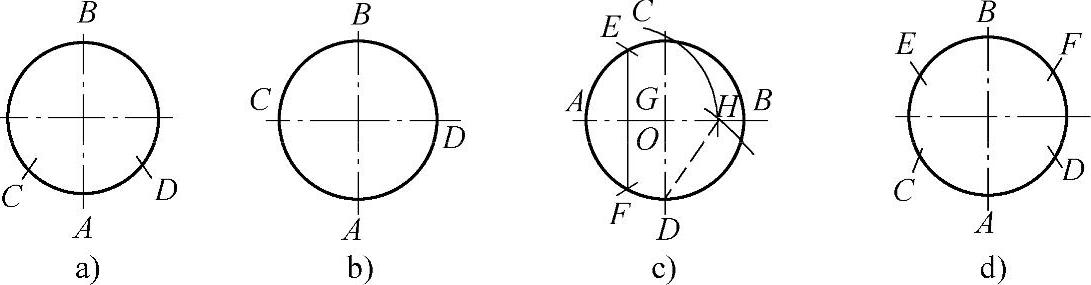

图9-4 几何作图法

a）3等分圆周 b）4等分圆周 c）5等分圆周 d）6等分圆周

在图9-4b中，AB和CD是互相垂直的两根直径，顺序连接B、C、A、D四点就是正方形的加工线。

图9-4c是把圆周分为5等分的几何作图法。先作互相垂直的两根直径AB和CD，以A点为圆心，用圆的半径划圆弧同圆周相交于E和F，连接EF同AB相交于G（AO的中点），再以G为圆心，GC为半径划圆弧同AB相交于H，DH就是正五边形的边长。以D为中心，DH为半径划圆弧同圆周相交，再依次在圆周上截取等分点，顺序连接这几个点（图中未示出）就是正五边形的加工线。

在图9-4d中，AB为直径，以A、B分别为圆心，用圆的半径分别划圆弧同圆周相交于C、D、E、F，顺序连接B、E、C、A、D、F六点就是正六边形的加工线。
