11.1.2  交变应力的循环特征、应力幅和平均应力

11.1.2 交变应力的循环特征 、应力幅和平均应力

（1）基本参数

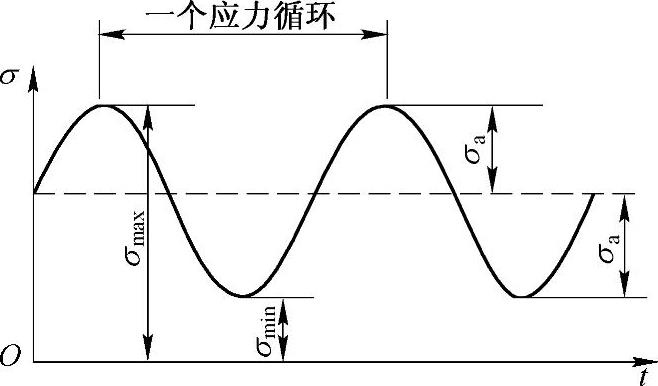

交变应力的基本参数包括：应力循环、循环特征、应力幅以及平均应力，如图11-1所示。

1）应力循环 应力每重复变化一次，称为一个应力循环。

2）循环特征 最小应力和最大应力的比值称为循环特征，用r表示。在拉伸、压缩或弯曲交变应力下，有

在扭转交变应力下，有

3）应力幅 最大应力和最小应力的差值的二分之一，称为交变应力的应力幅，用σ_a表示，即

4）平均应力 最大应力和最小应力

图 11-1

代数和的二分之一，称为交变应力的平均应力，用σ_m表示。即

（2）交变应力的分类

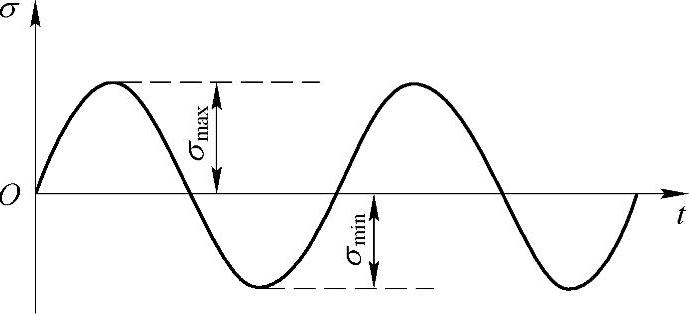

1）对称循环 在交变应力下若最大应力与最小应力等值反号，则

称为对称循环交变应力，如图11-2所示。

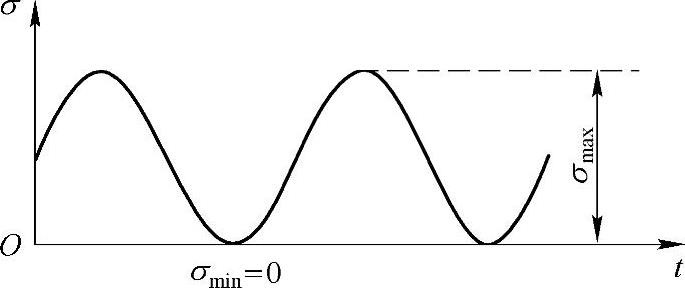

2）非对称循环 当r≠-1时的交变应力，称为非对称循环交变应力，如图11-3所示。

图 11-2

图 11-3
