LXV 1.6L发动机（2009—2012款科鲁兹装备）
1.正时带单元分解
LXV发动机正时带单元分解图如图1-69所示。
2.正时带单元拆解方法
1）打开发动机室盖。
2）拆下空气滤清器壳体。
3）拆下正时带前上盖。
4）完全举升车辆。
5）拆下前轮防溅罩。
6）拆下传动带张紧器。
7）拆下正时带前下盖。
8）在发动机旋转至1缸压缩行程上止点（TDC）的位置后设置曲轴平衡器，如图1-70所示。
9）拆下螺栓，如图1-71所示。
10）安装专用工具锁止装置以挡住曲轴。
11）完全降下车辆。
12）将专用工具锁止工具安装至凸轮轴位置执行器调节器。
13）拆下专用锁止工具
14）完全举升车辆。
15）松开正时带张紧器螺栓。
16）使用专用工具—Allen钥匙（1），沿箭头所指方向向正时带张紧器（2）施加张紧力，如图1-72所示。
17）安装专用工具—锁销（3），如图1-72所示。
18）完全降下车辆。
注意：记下正时带的方向。
19）拆下正时带。

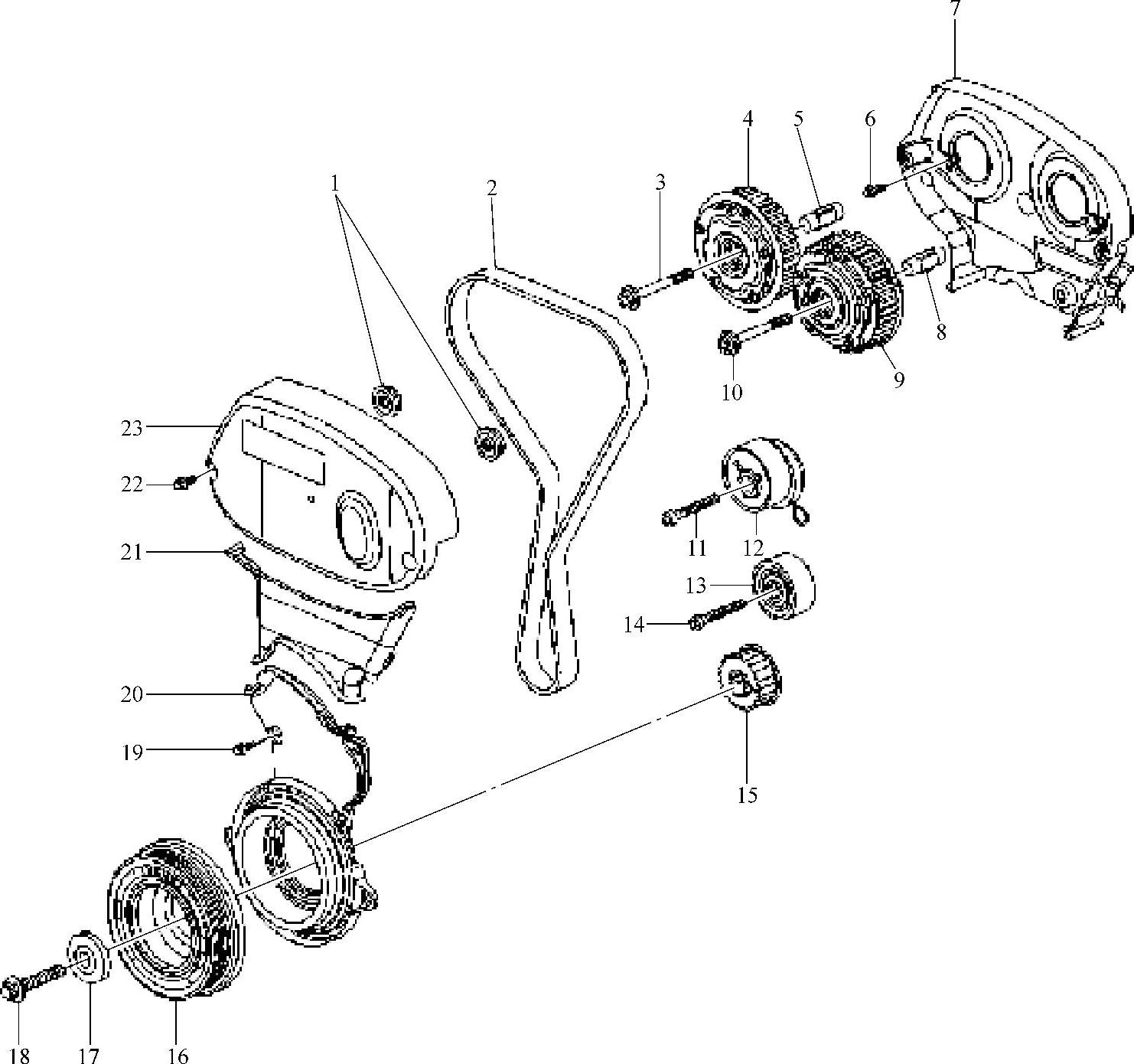

图1-69 LXV发动机正时带单元结构分解图
1—凸轮轴调节器封闭螺塞 2—正时带 3—进气凸轮轴调节器螺栓 4—进气凸轮轴调节器 5—进气凸轮轴调节器螺塞 6—正时带前上盖螺栓 7—正时带后盖 8—排气凸轮轴调节器螺塞 9—排气凸轮轴调节器 10—排气凸轮轴调节器螺栓 11—正时带张紧器螺栓 12—正时带张紧器 13—正时带惰轮 14—正时带惰轮螺栓 15—曲轴调节器 16—曲轴平衡器 17—曲轴压力垫圈 18—曲轴平衡器螺栓 19—正时带前下盖螺栓 20—正时带前下盖 21—正时带中部前盖 22—正时带前上盖螺栓 23—正时带前上盖

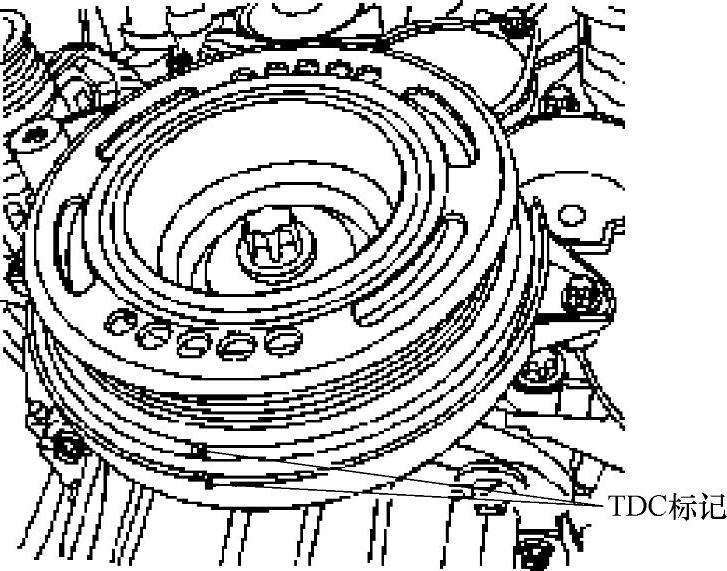

图1-70 设置发动机1号气缸于TDC位置
3.正时带单元安装步骤
1）将正时带（1）安装到闭合装配工具（2）上，如图1-73所示。
2）用总成工具引导正时带穿过发动机支座托架。
3）拆下总成工具。
注意：仅允许使用新正时带提供的装配工具，将正时带穿过发动机支座托架，否则在此阶段可能由于扭结而损坏正时带。

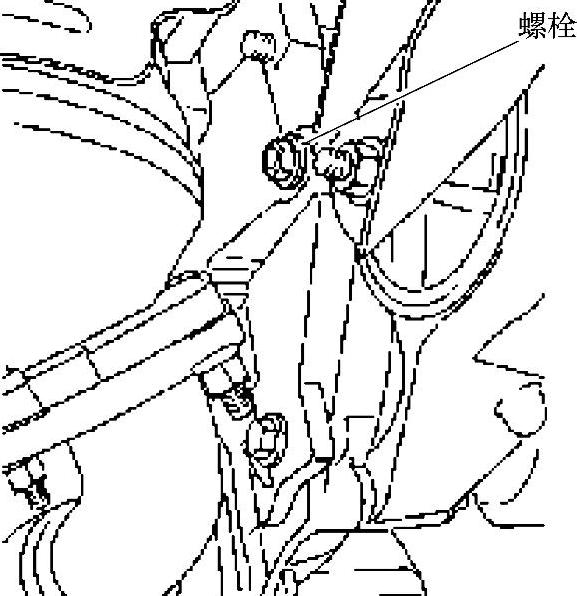

图1-71 拆下螺栓
图1-72 安装专用工具

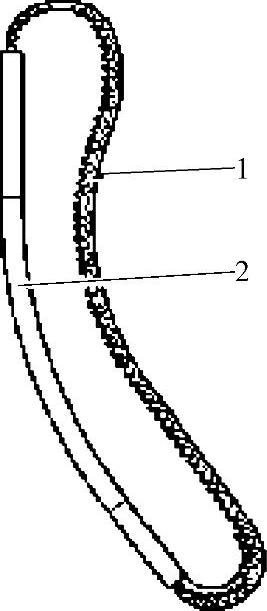

图1-73 将正时带安装到闭合装配工具上
4）安装正时带。
5）引导正时带穿过张紧器，并将其放置到曲轴链轮上。
6）将正时带放置到排气和进气凸轮轴位置执行器调节器上。
7）完全举升车辆。
8）使用专用工具—Allen钥匙，沿箭头所指方向向正时带张紧器施加张紧力。
9）拆下专用工具锁销。注意：正时带张紧器自动移至正确位置。
10）释放正时带张紧器的张紧力。
11）将正时带张紧器螺栓紧固至20N·m（15lbf·ft）。
12）拆下螺栓，如图1-74所示。

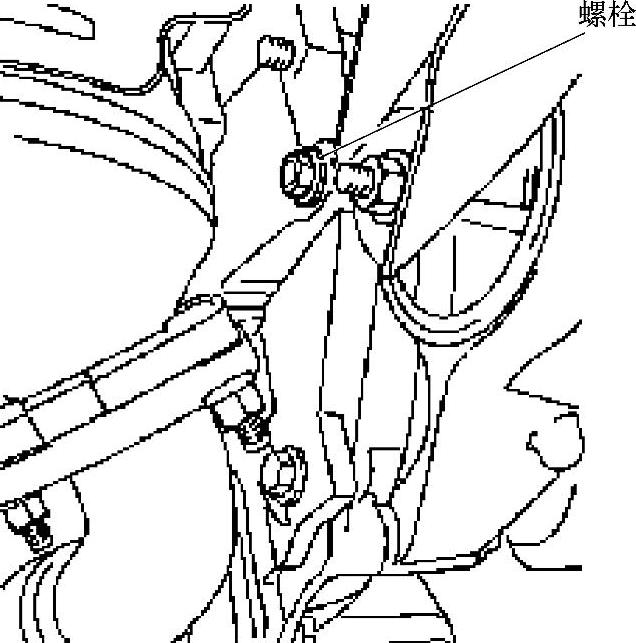

图1-74 拆下螺栓
13）拆下挡住曲轴的EN 6625锁止装置。
14）安装螺栓，并紧固至75N·m（56lbf·in）。
15）完全降下车辆。
16）正时检查。记下凸轮轴链轮上的标
记。沿发动机旋转方向，用曲轴平衡器上的螺
栓转动曲轴720°。
注意：如图1-75所示，将专用左侧锁止工具（1）安装到凸轮轴位置执行器调节器。排气凸轮轴位置执行器上的点形标记（3）必须与专用工具-右侧的凹槽相对应，将专用-右侧锁止工具（2）安装到凸轮轴位置执行器调节器。完全举升车辆。
17）拆下专用锁止工具。
注意：记录曲轴平衡器和盖上的标记。

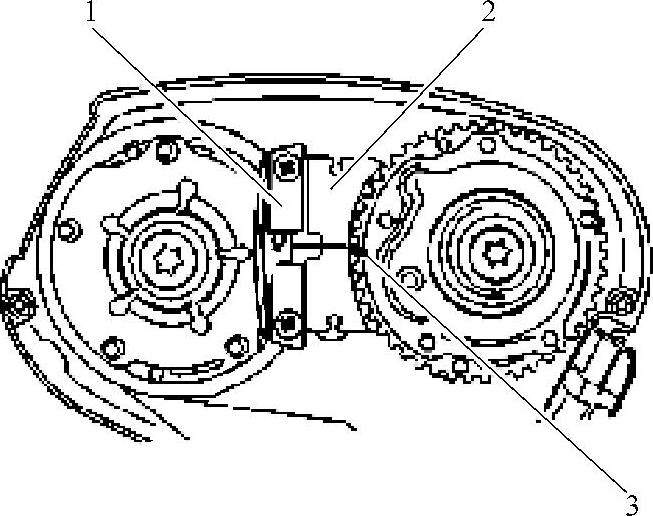

图1-75 安装对正专用工具
18）控制曲轴平衡器位置。扭转曲轴平衡器和下盖上的标记必须对准。
19）安装正时带前下盖。
20）安装传动带张紧器。
21）安装行李箱防溅罩。
22）完全降下车辆。
23）安装正时带前上盖。
24）安装空气滤清器壳体。
