3.0L发动机（2007款克莱斯勒大捷龙，2008款凯领装备）

五、3.0L发动机（2007款克莱斯勒大捷龙，2008款凯领装备）

1.正时链单元拆卸方法

1）断开蓄电池负极电缆。

2）拆卸正时链盖罩。

3）转动曲轴，直到正时标记对齐，如图3-26中所示。

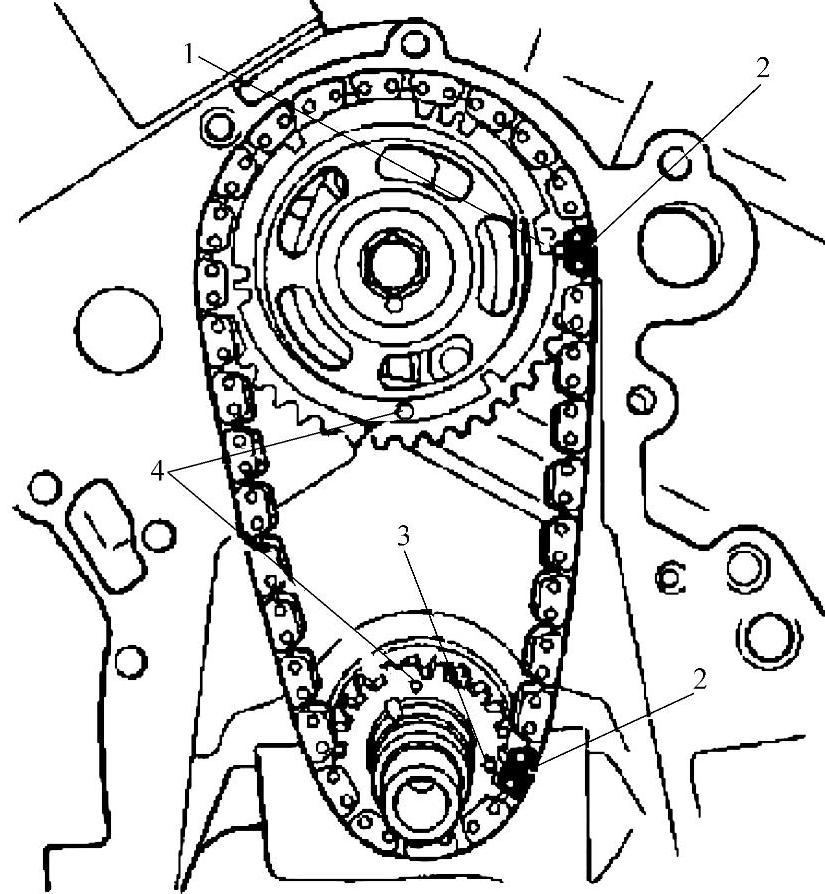

图3-26 发动机正时对准图示

1—凸轮轴正时链轮正时标记 2—正时链正时标记位 3—曲轴链轮正时标记 4—凸轮轴与曲轴链轮正时标记

4）拆卸凸轮轴链轮连接螺栓。

5）拆卸正时链和凸轮轴链轮。

6）拆卸曲轴链轮。

2.正时链单元的安装步骤

1）转动曲轴，使正时箭头到达12点钟位置，如图3-26所示。

注意：在安装之前，用清洁的发动机机油润滑正时链和链轮。

2）用手保持凸轮轴链轮和正时链不动，将正时链安装到链轮周围，对齐放平的链节与链轮上的点。将正时箭头置于6点钟位置，如图3-26所示。

3）将正时链放置到曲轴链轮周围，让放平的链节对齐链轮上的点。将凸轮轴链轮安装到位。

4）使用钢直尺检查正时标记是否对齐。

5）安装凸轮轴链轮螺栓和垫圈。紧固螺栓至54N·m（40lbf·ft）。

6）转动曲轴2圈，并检查正时标记是否对齐，如图3-26所示。如果正时标记没有对齐，拆卸凸轮轴链轮，重新对齐。

7）安装正时链盖罩。

8）连接蓄电池负极电缆。
