JR1.3L/TF1.5L发动机（2008款起嘉年华装备）
1.正时链单元的拆卸步骤
1）拆下气门室盖、附件传动带。

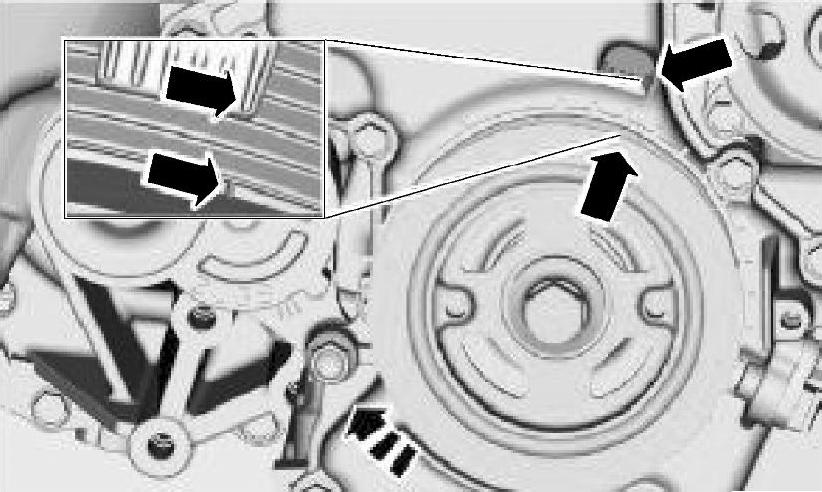

2）顺时针旋转曲轴，设置第1缸于压缩行程TDC位置，如图2-21所示。
图2-21 转动曲轴，设置第1缸于压缩行程TDC位置
3）如图2-22所示，拔下曲轴位置传感器插头和线束。

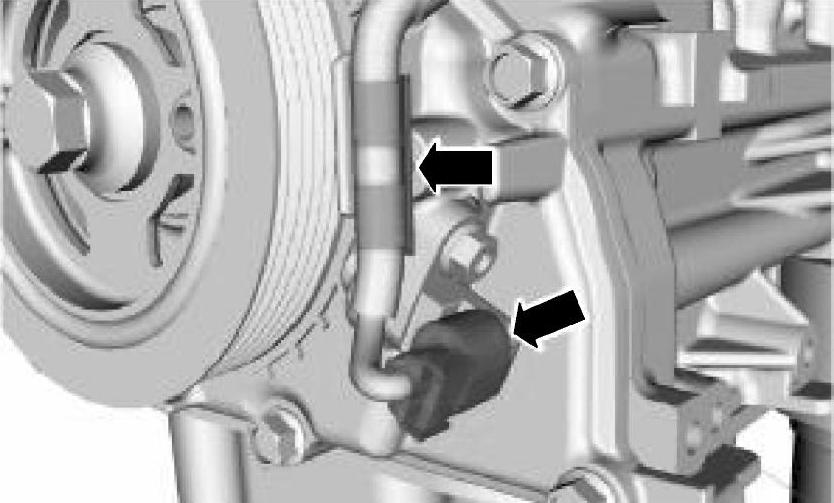

图2-22 拔下传感器插头和线束
4）取下曲轴前密封件。
5）拆卸正时链盖罩螺栓并取下正时链盖罩，如图2-23所示。
图2-23 拆卸正时链盖罩
6）用木块和卧式千斤顶升起汽车前部，并安全支撑，如图2-24所示。

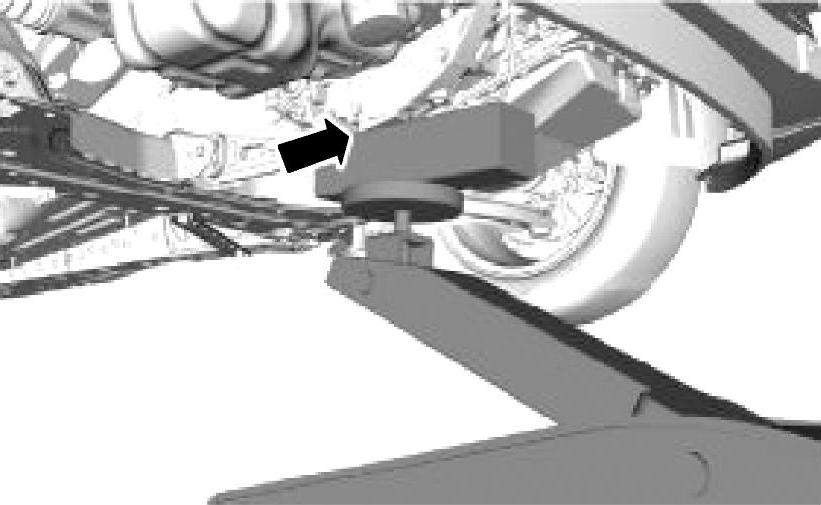

图2-24 升起并支撑汽车
7）拆卸空调高低压管路固定螺栓。
8）拆卸发动机悬置螺栓。
9）拆卸发动机正时链盖罩螺栓，如图2-25所示。

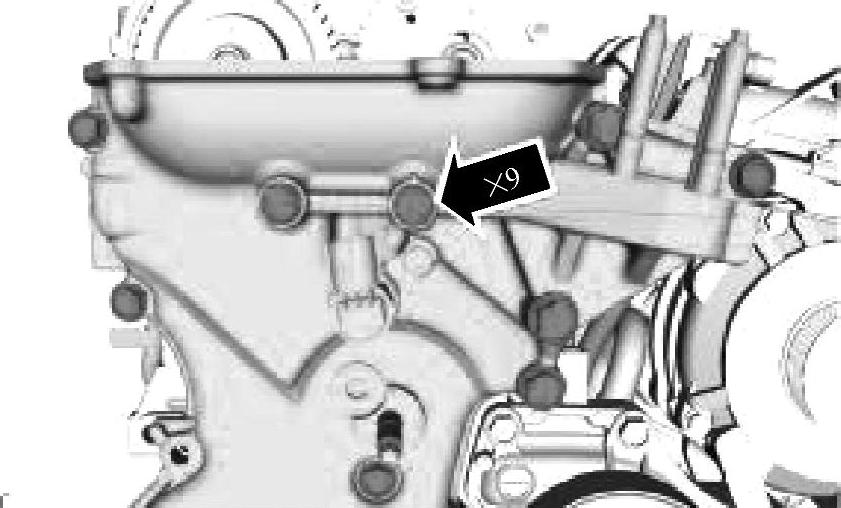

图2-25 拆卸正时链盖罩
10）压紧张紧器柱塞（2），用固定销（3）固定位置，拆下紧固螺栓并取下张紧器（1），如图2-26所示。

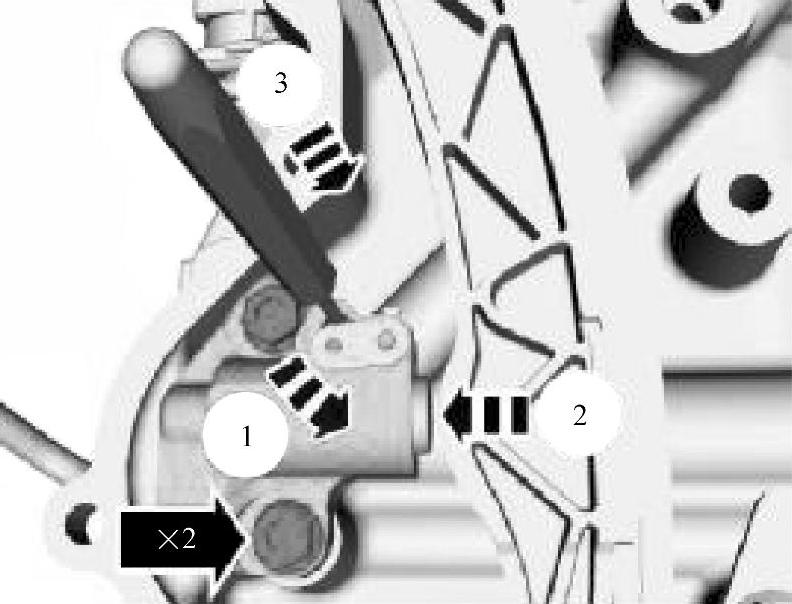

图2-26 拆卸正时链张紧器
11）拆卸正时链张紧轨，取下正时链并拆卸正时链导板，如图2-27所示。
图2-27 拆卸正时链
2.正时链单元的安装步骤

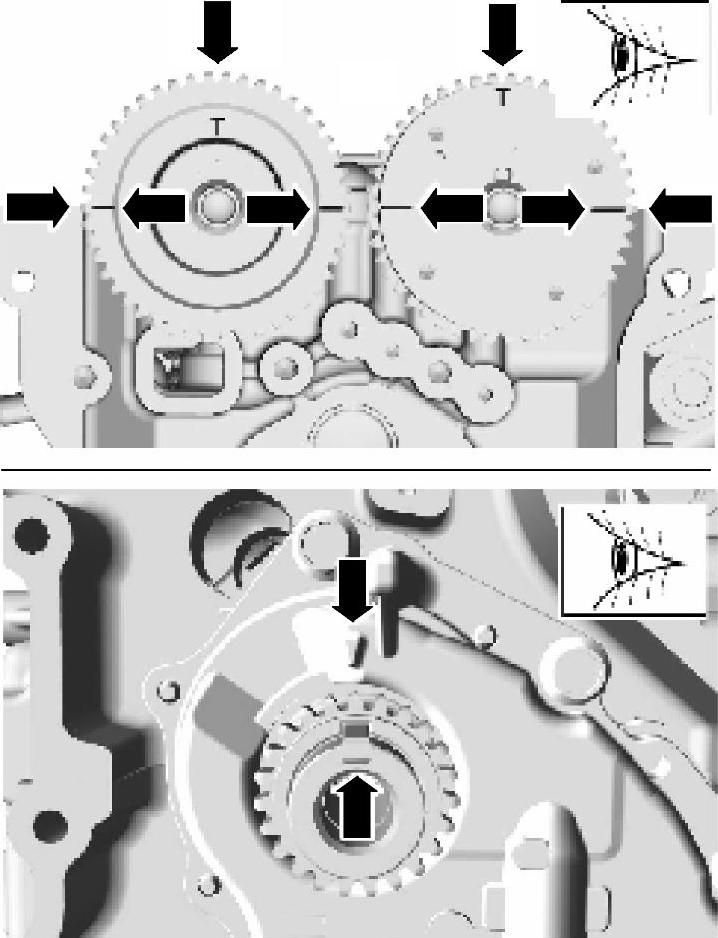

1）如图2-28所示，对准箭头所指的凸轮轴与曲轴正时标记。
2）如图2-29所示安装正时链导板并紧固螺栓，安装正时链，再安装张紧轨。
3）如图2-30所示安装张紧器，紧固螺栓1，并拔出固定销2。
4）安装密封圈，组件必须在涂上密封胶5min之内装上。
注意：密封圈未损坏时可重新使用。确保接合面干净且没有异物。
5）如图2-31所示安装正时链盖罩，并按图示顺序和下述力矩紧固螺栓：螺栓1～6.8：22N·m；螺栓9∶9N·m；螺栓10、12～15、17、18：22N·m；螺栓7、11、16、19：45N·m。
6）安装所有螺栓并用手拧紧，然后再最后拧紧。如图2-32所示。螺栓1：拧紧力矩9N·m；螺栓2：拧紧力矩69N·m；螺栓3：拧紧力矩69N·m。
7）用木块和卧式千斤顶升起并支撑车辆。

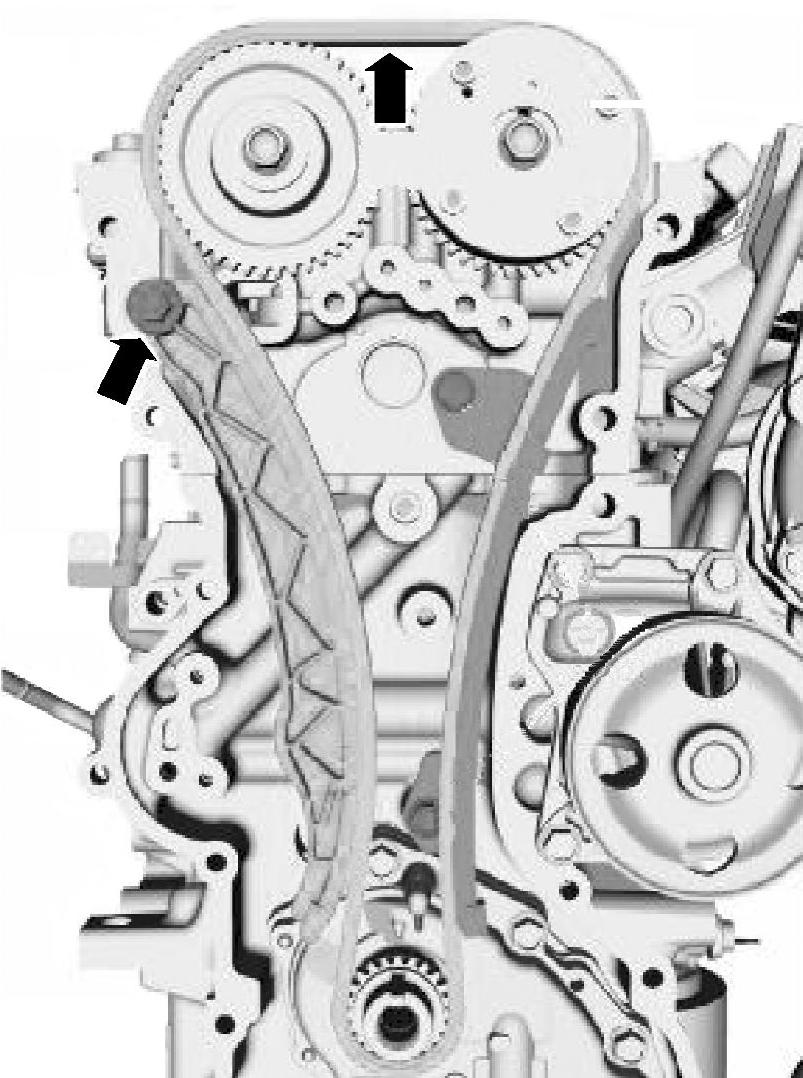

图2-28 对准凸轮轴与曲轴的正时标记

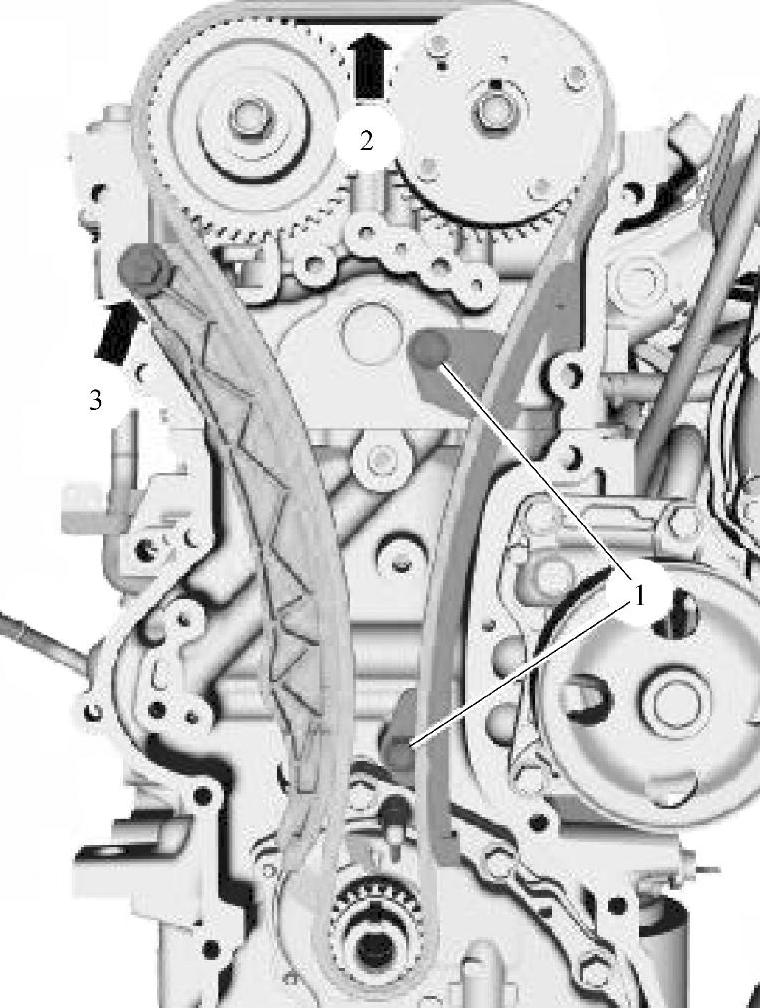

图2-29 安装正时链单元部件

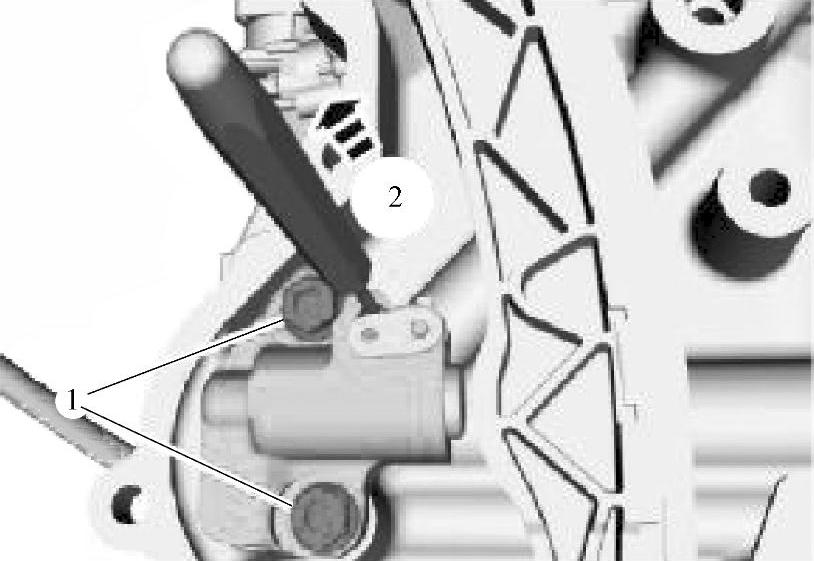

图2-30 安装张紧器，紧固螺栓，并拔出固定销

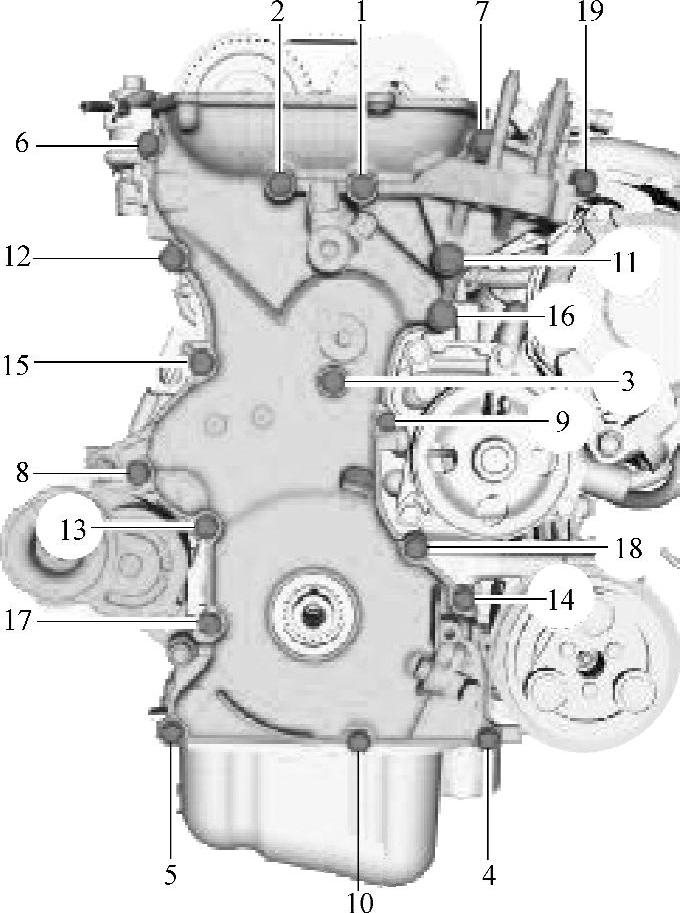

图2-31 安装正时链盖罩
1～19—螺栓
8）安装曲轴前密封件。
9）如图2-33所示安装各管路固定支架螺栓：螺栓1：拧紧力矩12N·m；螺栓2：拧紧力矩9N·m。
10）安装附件传动带和气门室盖。
