九、CEAA 1.8L TSI发动机(2011—2012款迈腾B7L,2012款起速腾,上海大众2010—2012款途观、上海大众2011—2012款帕萨特NMS装备)

1.正时链单元分解

发动机正时链单元分解图如图4-25所示,平衡轴正时链单元分解图如图4-26所示。

2.正时链单元拆卸方法

1)用拆卸工具CT 10352/1拆下控制阀。控制阀是左旋螺纹。

2)旋出螺栓,并取下轴承座。

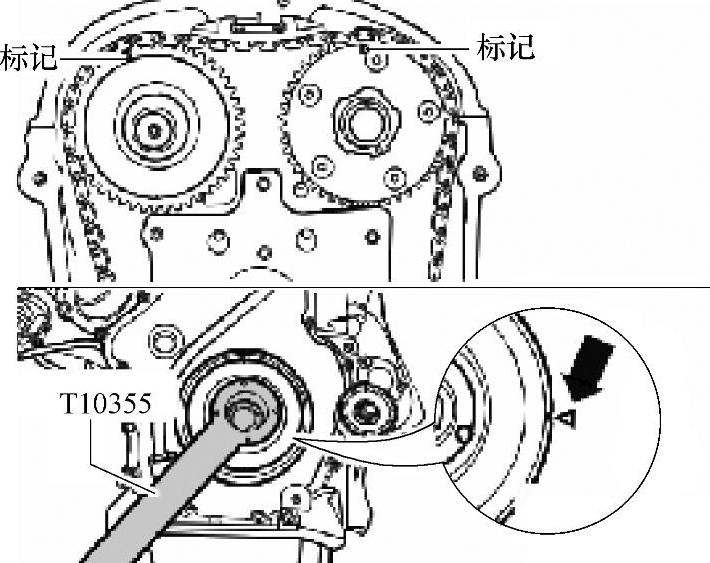

3)用止动工具T10355将减振盘/带轮旋转到1缸上止点位置。

注意:减振盘/带轮上的切口必须与正时链下部盖板的箭头标记相对,凸轮轴上的标记必须指向上方.如图4-27所示。

4)拆下正时链下部盖板。

5)按下压机油泵链条张紧器上的张紧弹簧,并用定位销T40011锁定,拆卸机油泵链条张紧器。

6)从曲轴链轮上取下机油泵链条。

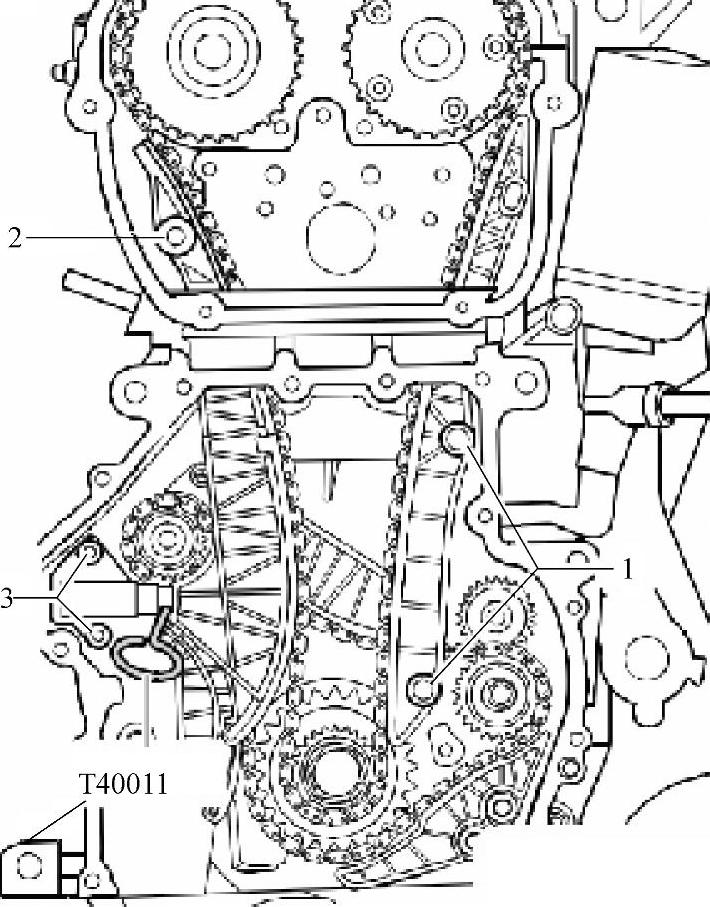

7)使用定位销T40011插入链条张紧器上锁定片的孔中,稍稍撬开链轮张紧器的锁块,同时按压凸轮轴链条导向夹板,并用定位销T40011锁定,如图4-28所示。

8)旋出链条张紧器固定螺栓3,取下链条张紧器,如图4-28所示。

9)旋出导向螺栓1和2,取下凸轮轴正时链导向夹板,如图4-28所示。

10)取下凸轮轴正时链。

3.正时链单元安装步骤

1)拆卸油气分离器。

2)松开弹簧卡箍,拔下供油管。

3)旋出燃油管锁紧螺母。

4)拔下插头。


图4-25 发动机正时链单元分解图

1—螺栓,9N·m 2—链条张紧器 3—凸轮轴正时链导向夹板 4—导向螺栓,20N·m 5—螺栓,9N·m 6—控制阀左旋螺栓,35N·m 7—螺栓、装备1.8L发动机(8N·m+继续旋转90°);装备2.0L发动机(20N·m+继续旋转90°) 8—垫圈 9—轴承座 10—凸轮轴正时链的导轨 11—气缸盖罩 12—凸轮轴正时链 13—凸轮轴正时链导向夹板 14—导向螺栓,20N·m 15—曲轴链轮 16—锁定片 17—锁块

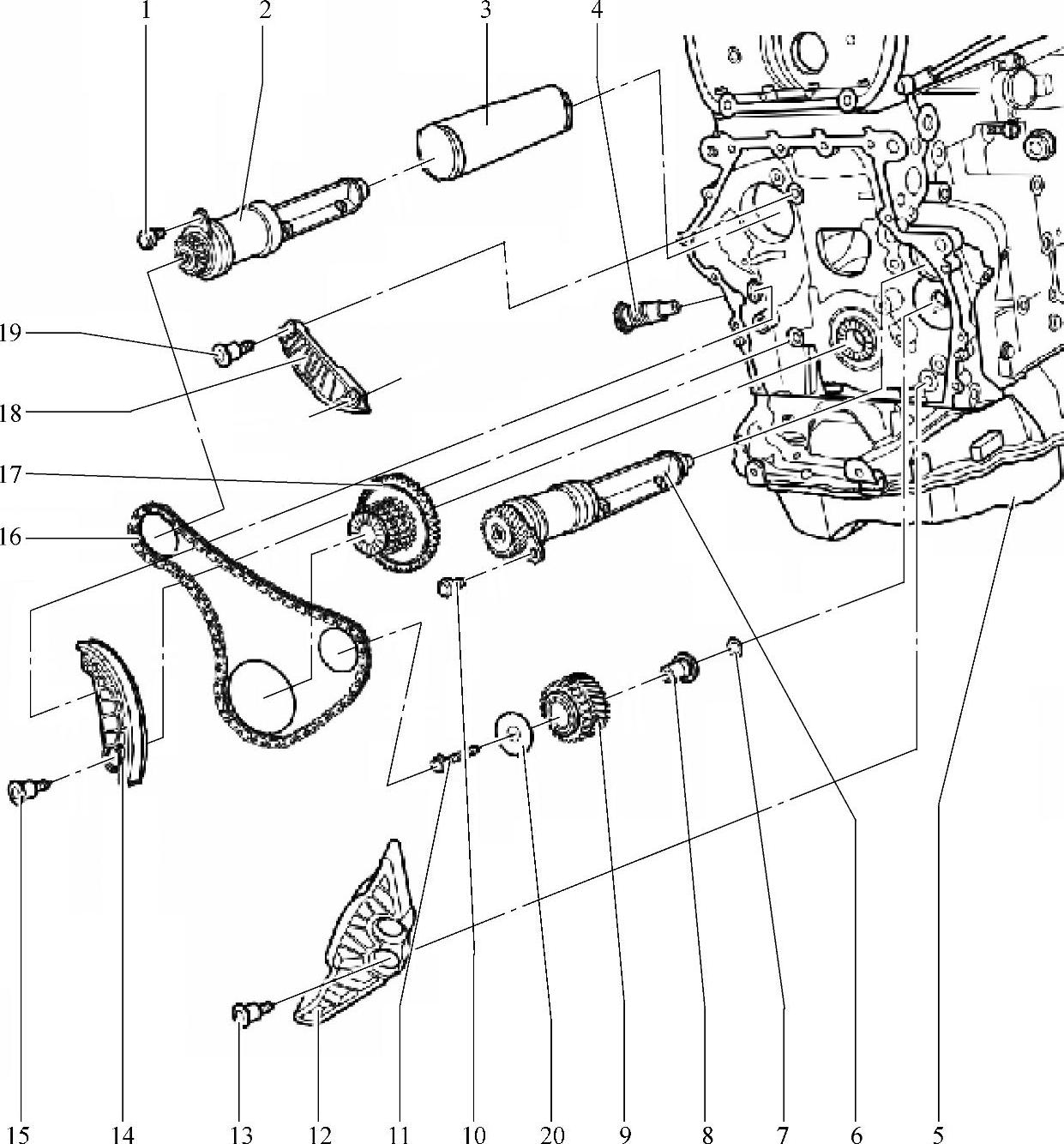

图4-26 平衡轴正时链单元分解图

1—螺栓,9N·m 2—排气凸轮轴的平衡轴 3—平衡轴管 4—链条张紧器,65N·m 5—气缸总成 6—进气凸轮轴的平衡轴 7—O形圈 8—轴承销 9—中间链轮 10—螺栓,9N·m 11—螺栓带垫片 12—导向夹板 13—导向螺栓,20N·m 14—导向夹板 15—导向螺栓,20N·m 16—平衡轴正时链 17—曲轴链轮 18—导向夹板 19—导向螺栓,20N·m 20—垫片


图4-27 对准发动机正时标记


图4-28 拆卸正时链张紧器和导向板

5)旋出螺栓。

6)取下机械式单活塞高压泵。

7)旋出螺栓,取下真空泵。

8)撬出凸轮轴密封盖。

9)安装TSI发动机进气凸轮轴调整工具SVW 9002和TSI发动机排气凸轮轴调整工具SVW 9001,用螺栓固定TSI发动机排气凸轮轴调整工具SVW9001。

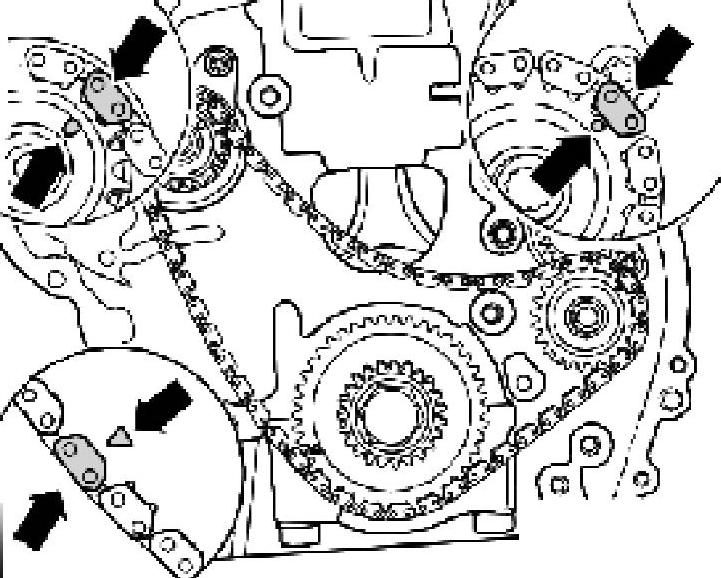

10)将凸轮轴正时链放到排气凸轮轴上,使凸轮轴正时链上的有色链节对准排气凸轮轴链轮上的标记,如图4-29所示。


图4-29 对准凸轮轴正时标记

注意:以下工作步骤必须在一个工作程序内完成,因此需要2名人员进行操作。凸轮轴正时链上的有色链节必须对准凸轮轴链轮上的标记。

11)转动TSI发动机进气凸轮轴调整工具SVW9002,使凸轮轴正时链上的有色链节对准进气凸轮轴链轮上的标记。

12)同时转动TSI发动机排气凸轮轴调整工具SVW 9001和TSI发动机进气凸轮轴调整工具SVW9002,使正时链上的有色链节对准曲轴链轮上的标记。凸轮轴正时链上的有色链节对准曲轴链轮上的标记后,将TSI发动机排气凸轮轴调整工具SVW 9001和TSI发动机进气凸轮轴调整工具SVW 9002把持住再进行下一步操作。

13)安装凸轮轴正时链的导向夹板,拧紧两个导向螺栓,安装链条张紧器的固定螺栓,取下定位销T40011。

14)松开并取下TSI发动机排气凸轮轴调整工具SVW 9001和TSI发动机进气凸轮轴调整工具SVW9002。

15)安装轴承座,并用螺栓固定。

16)安装正时链下部盖板。

17)安装正时链上部盖板。

18)安装多楔带张紧装置。

19)安装发动机支架。

4.平衡轴正时链单元的拆装

1)拆卸凸轮轴正时链。

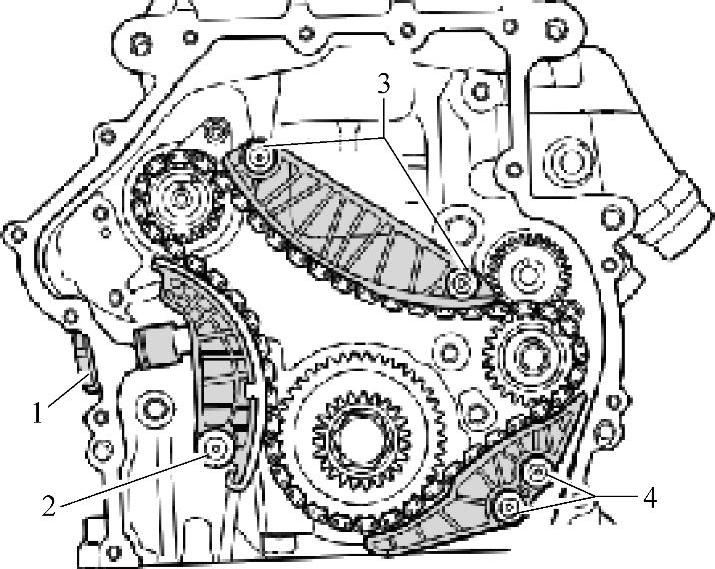

2)旋出平衡轴正时链的链条张紧器螺栓1,如图4-30所示。

3)旋出导向螺栓2、3和4,如图4-30所示。

4)取下平衡轴正时链。


图4-30 拆卸平衡轴正时链张紧器与导向轨

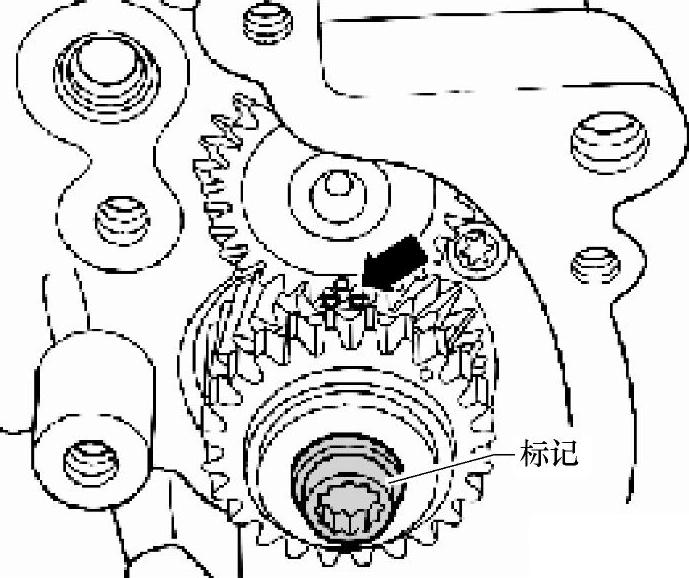

5)旋转中间链轮/进气凸轮轴的平衡轴,如图4-31所示,使进气凸轮轴的平衡轴上的标记位于中间链轮上的标记之间。


图4-31 设置平衡轴安装标记

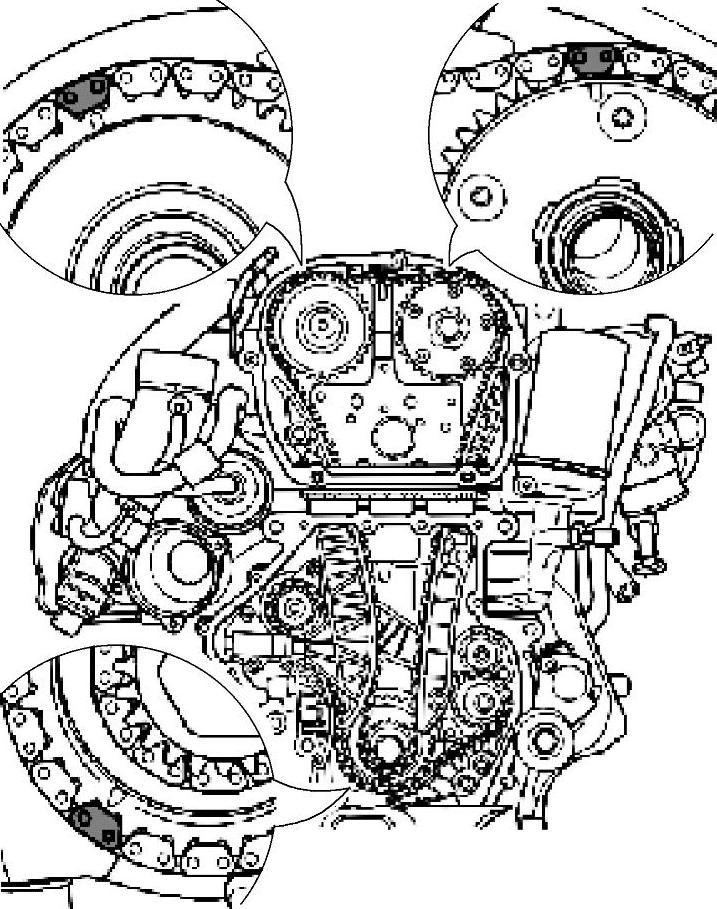

6)安装平衡轴正时链,如图4-32所示,使平衡轴正时链上的有色链节分别对准曲轴链轮上的标记和进/排气凸轮轴的平衡轴链轮上的标记(箭头所示)。


图4-32 对准平衡轴正时链标记

7)安装平衡轴正时链的导向夹板,旋入导向螺栓并固定。

8)安装链条张紧器。

9)再次检查中间链轮/进气凸轮轴的平衡轴上的标记。

10)再次检查平衡轴正时链的标记。其余的安装步骤以拆卸的相反顺序进行。
