发动机正时链单元拆卸

2.发动机正时链单元拆卸

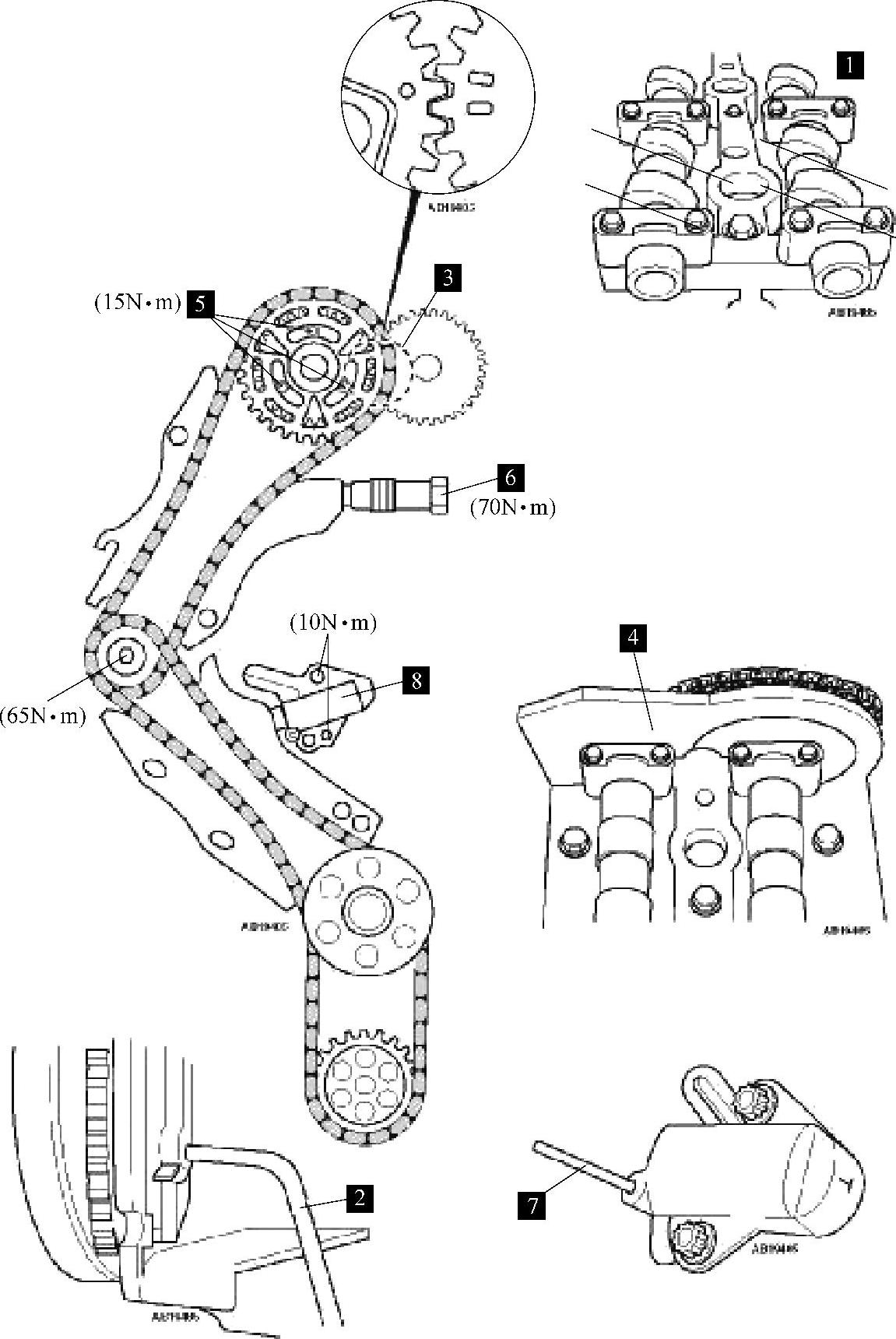

图7-4 发动机正时链单元分解图

说明：以下步骤中涉及的部件或标志以数字序号标明的，其位置如图7-4所示。

1)设置发动机1缸于上止点(TDC)位置。

2)确保凸轮轴摆臂1定位正确。

3)插入飞轮、驱动板正时销2。

4)确保凸轮轴凸轮上正时标记对齐3。

5)安装凸轮轴定位工具4。

6）确保凸轮轴定位工具紧靠气缸盖。

7）拆卸次正时链条张紧器5。如果张紧器被再次利用，需要排油，缓慢转动柱塞两次。

8）松开凸轮轴链轮螺栓6。

9）拆卸凸轮轴链轮。

10）拆卸凸轮轴托架组件。

11）拆卸气缸盖。

12）压缩主正时链张紧器8和锁销7。

13）拆卸主正时链张紧器8。

14）松开高压燃油泵的链轮螺栓。

15）拆卸次正时链张紧器轨和正时链。

16）拆卸主正时链导板和张紧器轨。

17）拆卸主正时链和高压燃油泵链轮。
