发动机正时链单元安装
说明：以下步骤中涉及的部件或标志以数字序号标明的，其位置如图9-4所示。
提醒：确保曲轴链轮16安装正确。
1）确保曲轴定位工具1已经安装。

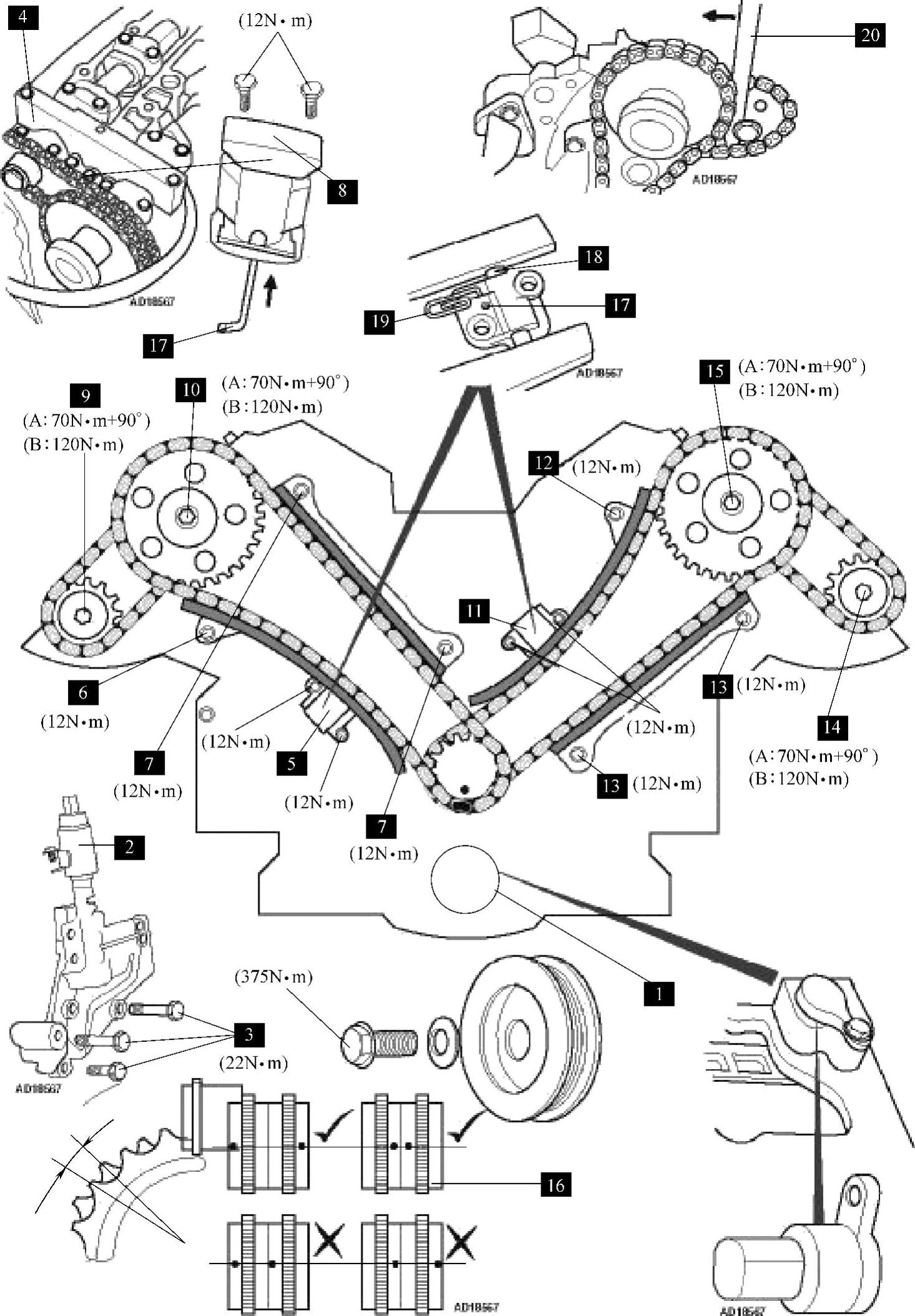

图9-4 发动机正时链单元分解图
2）确保左凸轮轴设置/锁定工具4安装好了。
3）安装左凸轮轴链条张紧器8。
4）安装左凸轮轴链条和链轮，先不要紧固螺栓。
5）安装左正时链、张紧轨和导板12、13。
6）重设正时链张紧器：
① 松开张紧器棘轮17。
② 压缩张紧器柱塞18。
③ 用直销19保持张紧器位置。
7）安装左侧正时链条张紧器11。
8）拆除张紧器锁销19。
9）使用正时链张紧工具，逆时针方向张紧左侧排气链轮20。
10）紧固左排气凸轮轴链轮螺栓14：XKR/XK8：车型（图9-4中A）：70N·m+90°；S-Type/XJR/XJ8：车型（图9-4中B）：120N·m。
11）紧固左进气凸轮轴链轮螺栓15：XKR/XK8：车型（图9-4中A）：70N·m+90°；S-Type/XJR/XJ8：车型（图9-4中B）：120N·m。
12）确保右凸轮轴设置/锁定工具4已经安装。
13）安装右凸轮轴链张紧器8，使用新螺栓。
14）安装右凸轮轴链条和链轮，先不紧固螺栓。
15）安装右正时链条，张紧轨和导板6、7。
16）安装右正时链张紧器5。
17）拆卸锁销19。
18）使用正时链张紧工具。逆时针张紧右排气链轮20。
19）紧固右排气凸轮轴链轮螺栓9：XKR/XK8：车型（图9-4中A）：70N·m+90°；S-Type/XJR/XJ8：车型（图9-4中B）：120N·m。
20）紧固右进气凸轮轴链轮螺栓10：XKR/XK8：车型（图9-4中A）：70N·m+90°；S-Type/XJR/XJ8：车型（图9-4中B）：120N·m。
21）拆卸左右凸轮轴设置/锁定工具4。
22）如果符合要求，安装凸轮轴位置执行器2和载体3到气缸盖上。
23）安装曲轴带轮，使用新螺栓。
