4.0L发动机（2001款起大切诺基装备）

五、4.0L发动机（2001款起大切诺基装备）

1.正时链单元拆卸步骤

1）断开蓄电池负极电缆。

2）拆卸风扇和盖板。

3）拆卸蛇形传动带。

4）拆卸曲轴减振器。

5）拆卸正时室盖。

6）转动曲轴，直到“0”标记最靠近位于曲轴中心线上的链轮正时标记，如图3-42所示。

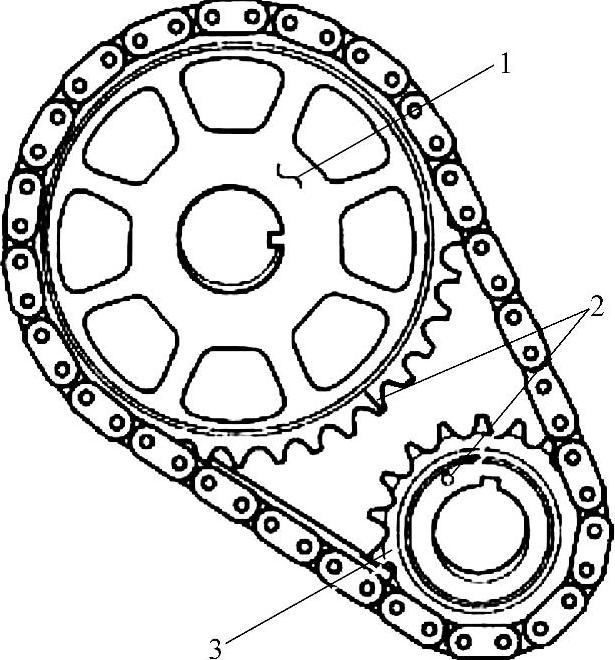

图3-42 转动曲轴设置正时位置

1—凸轮轴链轮 2—正时标记 3—曲轴链轮

7）从曲轴拆下挡油环。

8）拆卸凸轮轴链轮螺栓和垫片。

9）作为总成拆卸曲轴链轮、凸轮轴链轮和正时链条。

10）安装正时链，对正曲轴链轮和凸轮轴链轮上的正时标记，确保正确的配气正时。旧的和已经拉长的链条会影响配气正时的准确性，如果链条拉长后垂度超过12.7mm（1/2in），必须更换。

2.正时链单元安装步骤

组装正时链、凸轮轴链轮、曲轴链轮并对正正时标志，参见图3-42。

1）在曲轴键槽内施加Mopar硅橡胶胶粘剂并装入键。将上述组件安装在带键槽曲轴和凸轮轴上。

2）安装凸轮轴链轮螺栓和垫片，并且将螺栓拧紧至68N·m（50lbf·in）。

3）将曲轴转动两转，验证正时链安装正确，曲轴链轮和凸轮轴链轮的正时标记应对正，如图3-42所示。

4）安装曲轴挡油环。

5）替换正时室盖上的油封。

6）安装正时室盖和衬垫。

7）带键的曲轴上安装减振器。

8）安装蛇形传动带。

9）安装发动机风扇、轮毂总成和盖板。

10）连接蓄电池的负极电缆。
