发动机正时链单元安装步骤

3.发动机正时链单元安装步骤

说明：以下步骤中涉及的部件或标志以数字序号标明的，其位置如图10-2所示。

1）确保曲轴正时销正确安装。

2）确保凸轮轴设定棒3正确安装。

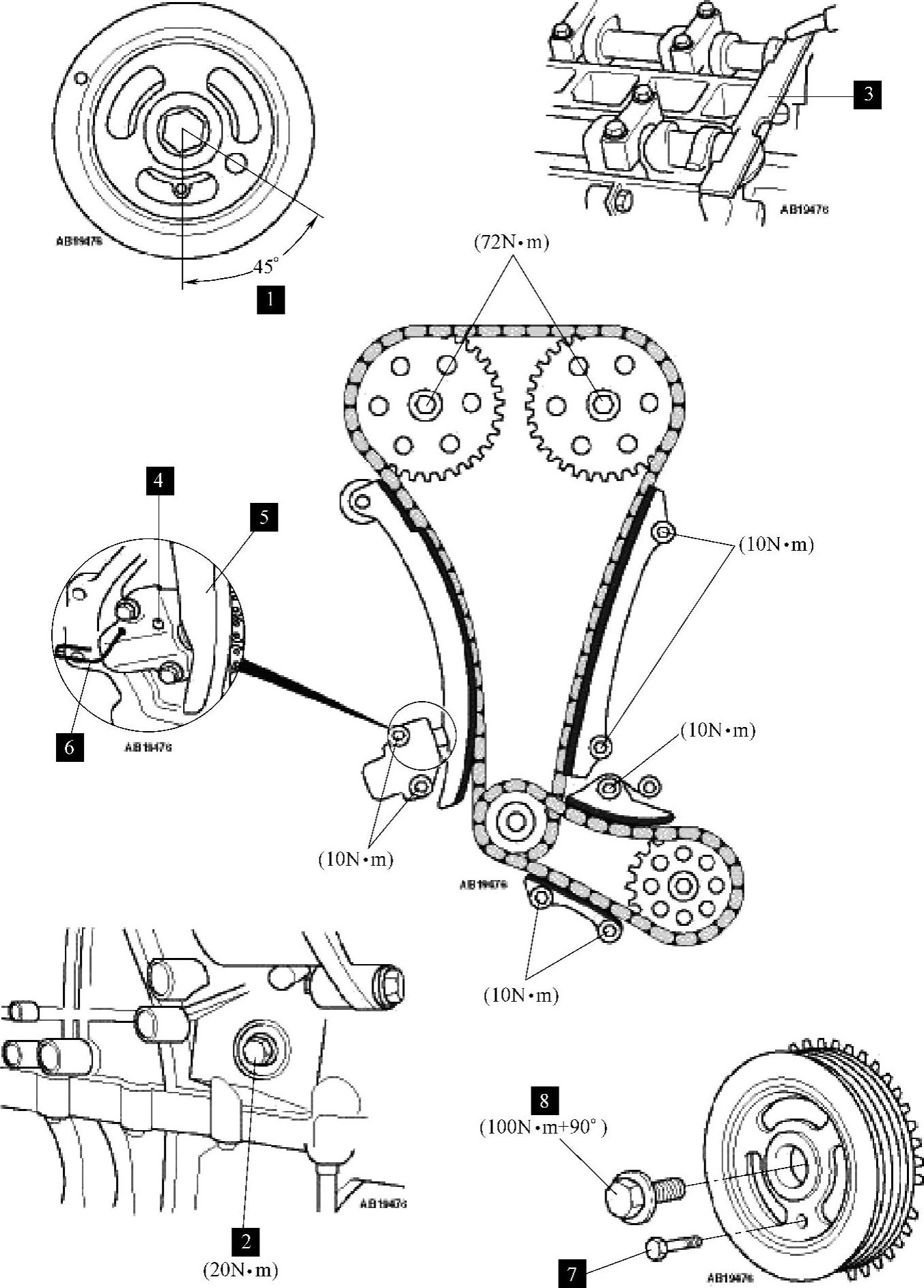

图10-2 发动机正时链单元分解图

3）安装凸轮轴链轮和正时链条。

4）手动拧紧每个凸轮轴链轮螺栓。

5）压缩张紧器叶片5。

6）拆卸张紧器锁定销6。

7）拧紧每个凸轮轴链轮螺栓，紧固力矩：72N·m。

8）拆卸曲轴带轮中央螺栓。

9）安装曲轴带轮。

10）安装曲轴带轮的M6螺栓7。

11）安装新的曲轴带轮中央螺栓8。

12）拧紧曲轴带轮中央螺栓，紧固力矩：100N·m+90°。

13）拆卸M6螺栓7。

14）拆卸凸轮轴设定棒3。

15）拆卸曲轴正时销。

16）顺时针方向转动曲轴两圈，直到发动机1缸位于45°BTDC位置。

17）安装曲轴正时销。

18）顺时针缓慢的转动曲轴，直到其对准正时销后停止。

19）确定M6螺栓7可以安装，如果不能，重复正时链条安装程序。

20）确定凸轮轴设定棒3可以安装。
