发动机正时带单元拆卸步骤

说明：以下步骤中涉及的部件或标志以数字序号标明的，其位置如图10-4所示。

1）升起并支撑车辆前部，拆卸右前轮、右前轮轮拱内衬、发动机盖，支撑发动机。

注意：在拆卸前标记发动机支座位置。

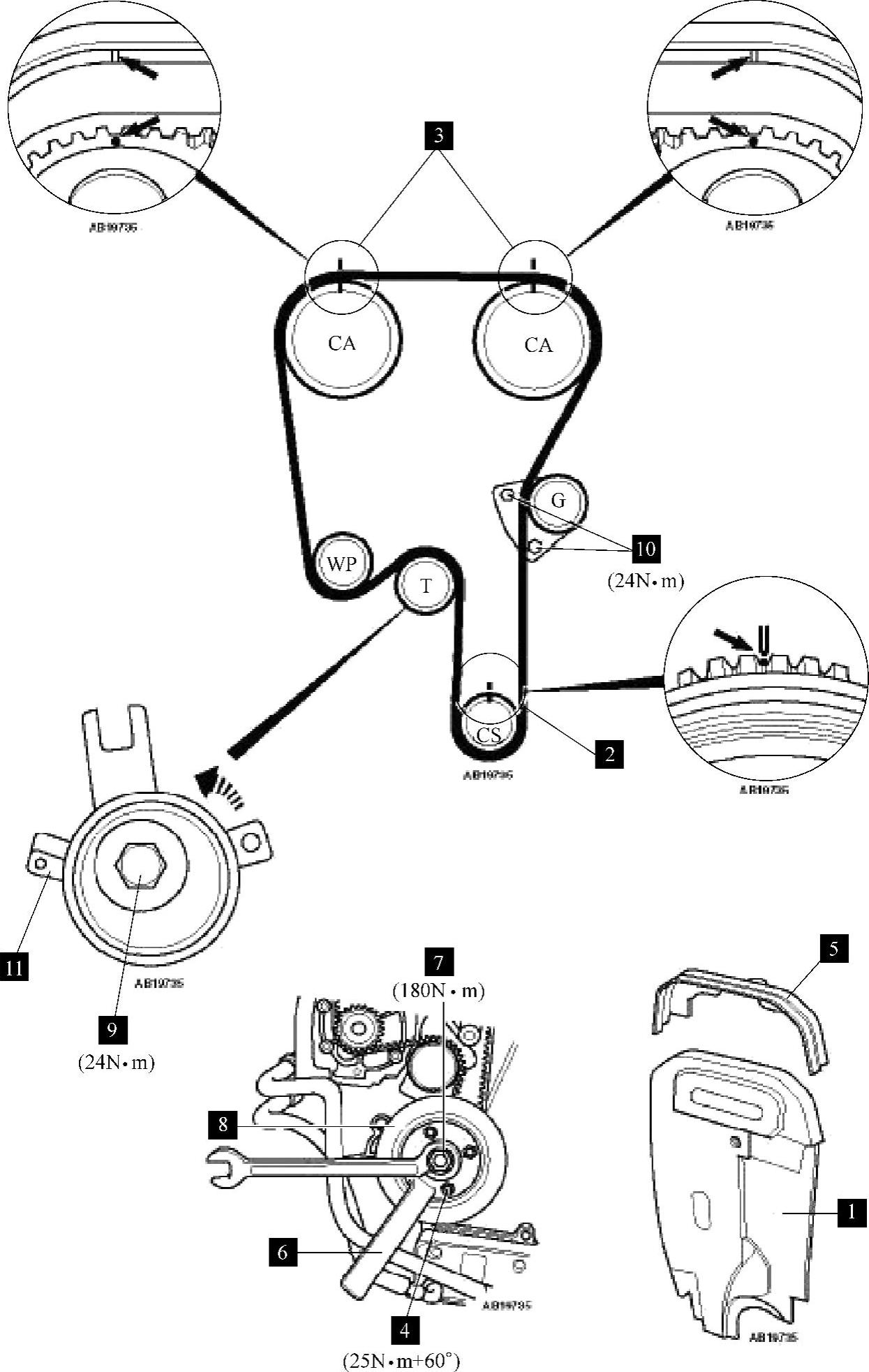

图10-4 发动机正时带单元分解图

2）拆卸左侧发动机支座，断开PAS进气管，拆卸辅助传动带，正时带前盒1。

3）顺时针转动曲轴直到正时标记2、3对齐。

4）拆卸曲轴带轮螺栓4和正时带上盖5。

5）安装曲轴带轮固定工具6。

6）拆卸曲轴带轮中央螺母7。

7）拆卸固定工具6，拆卸曲轴带轮8。

8）略微降低发动机。

9）拆卸正时张紧器螺母9、张紧带轮、导向带轮螺栓、导向带轮10，还有正时带。
