发动机正时链单元安装

3.发动机正时链单元安装

说明：以下步骤中涉及的部件或标志以数字序号标明的，其位置如图8-6所示。

提示：确保曲轴链轮16安装正确。

1）确保曲轴定位工具1已经安装。

2）确保左侧凸轮轴设置/锁止工具4已经安装。

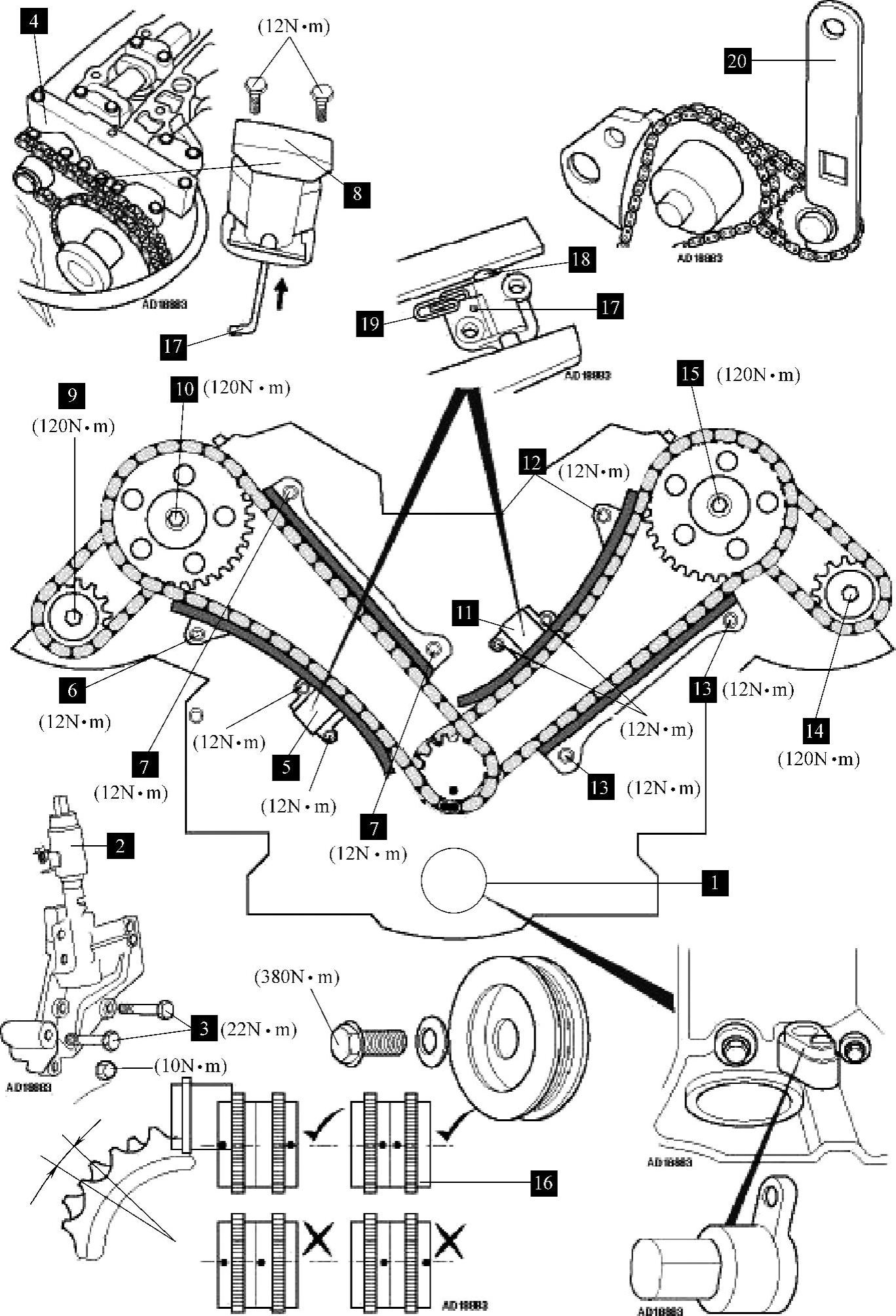

图8-6 发动机正时链单元分解图

3）安装左侧凸轮轴链张紧器8。

4）安装左侧凸轮轴链条与链轮。不要拧紧螺栓。

5）拆卸左侧链条张紧器锁销。

6）安装左侧正时链条，张紧器轨12与导板13。

7）重置正时链张紧器：

① 松开张紧器棘轮17。

② 压紧张紧器柱塞18。

③ 用钢丝线19固定住位置。

8）安装正时链张紧器11。

9）拆下钢丝线19。

10）使用正时链条张紧工具20，逆时针转动左侧排气链轮使之张紧。

11）拧紧左侧排气凸轮轴链轮螺栓14到120N·m。

12）拧紧左侧进气凸轮轴链轮螺栓15到120N·m。

注意：凸轮轴链轮螺栓只能使用一次。

13）确保右侧凸轮轴设置/锁止工具4已经安装。

14）安装右侧凸轮轴链条张紧器8。

15）安装右侧凸轮轴链条和链轮，先不要拧紧螺栓。

16）安装右侧正时链条，张紧器轨6和导板7。

17）安装右侧正时链张紧器5。

18）拆除张紧器钢丝线19。

19）使用正时链张紧工具20，在右侧排气链轮逆时针张紧。

20）拧紧右侧进气凸轮轴链轮螺栓9到120N·m。

21）拧紧右侧排气凸轮轴链轮螺栓10到120N·m。

注意：凸轮轴链轮螺栓只能被使用一次。

22）拆卸左侧和右侧凸轮轴设置/锁定工具4。

23）安装凸轮轴位置执行器和载体到气缸盖上。

24）拧紧凸轮轴执行器和载体，紧固力矩：螺钉22N·m，螺母10N·m。

25）安装曲轴带轮，使用新的螺栓。
