发动机正时带单元安装步骤

3.发动机正时带单元安装步骤

说明：以下步骤中涉及的部件或标志以数字序号标明的，其位置如图10-5所示。

1）安装新的导向带轮。

2）紧固导向带轮螺栓9到24N·m。

3）安装新的张紧带轮，用内六角键孔位于10点钟位置。

4）确保张紧带轮固定。

5）轻轻地拧紧张紧带轮螺栓7。

6）确保各正时标记5、6对齐。

7）从曲轴链轮开始，逆时针转动安装正时带。确保正时带的非张紧侧是拉紧的。

8）顺时针转动曲轴链轮，直接张紧凸轮轴链轮与曲轴链轮之间的正时带。

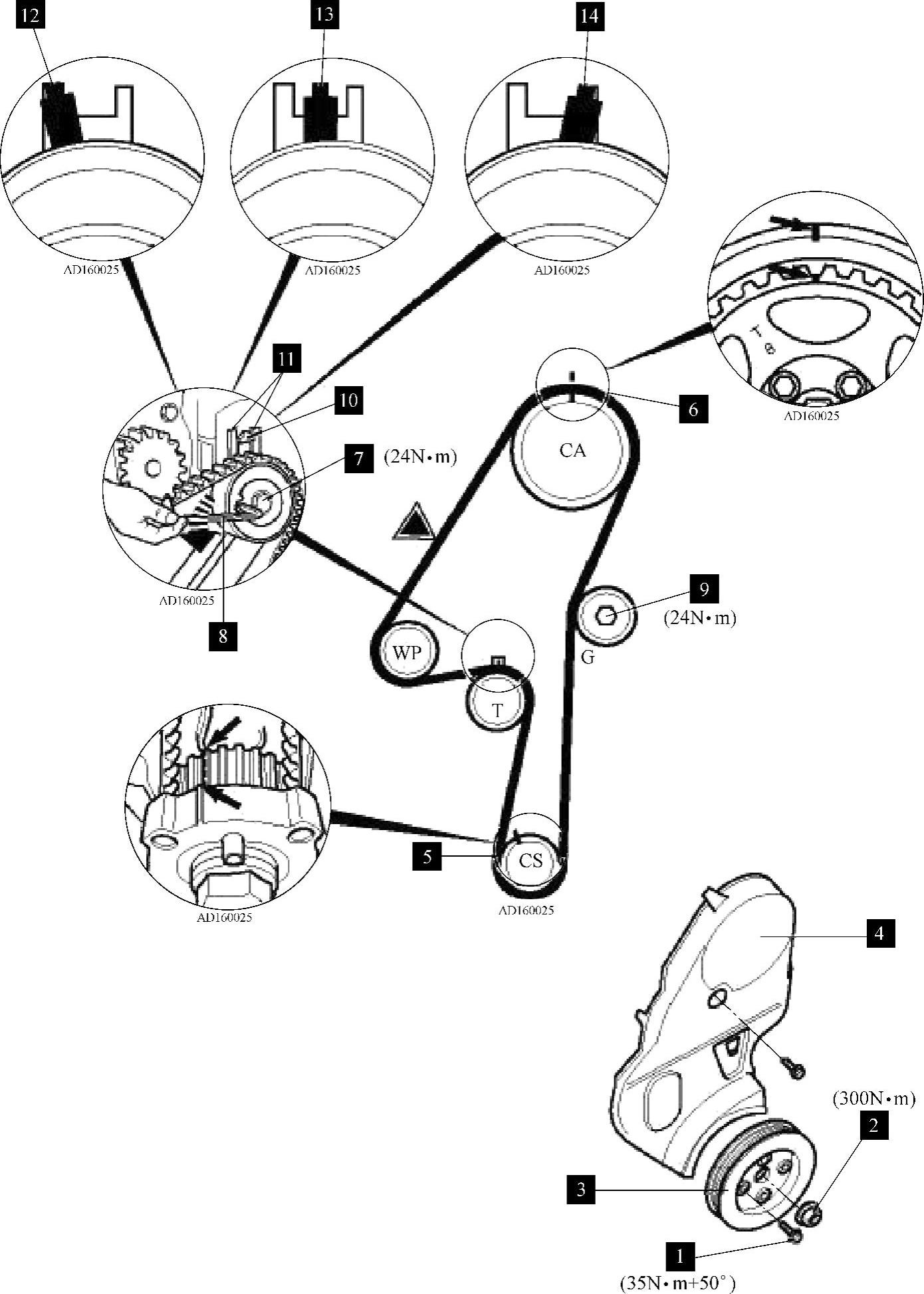

图10-5 发动机正时带单元分解图

9）使用6mm内六角扳手8逆时针转动张紧带轮，直到标记点10通过定位标记11。

10）顺时针缓慢的转动张紧带轮直到指针对齐，根据发动机的温度：-20℃对准标记12的左边；20℃对准标记13的中心；50℃对准标记14的右边。

11）拧紧张紧带轮螺栓7到24N·m。

12）确保张紧带轮指针正确对准。

13）按压正时带，确保张紧带轮指针自由移动。

14）顺时针转动曲轴两圈。

15）确保正时标记5、6对齐。

16）确保张紧带轮指针正确对齐：-20℃对齐标志12的左边；20℃对齐标志13的中央；50℃对齐标志14的右边。

17）如果没有对齐，重复安装次序。

18）按与拆卸相反的顺序安装其他组件。

19）紧固曲轴带轮螺母2到300N·m。
