TRITEC 1.6L发动机（2008—2012款旗云装备）
1.正时链单元分解图

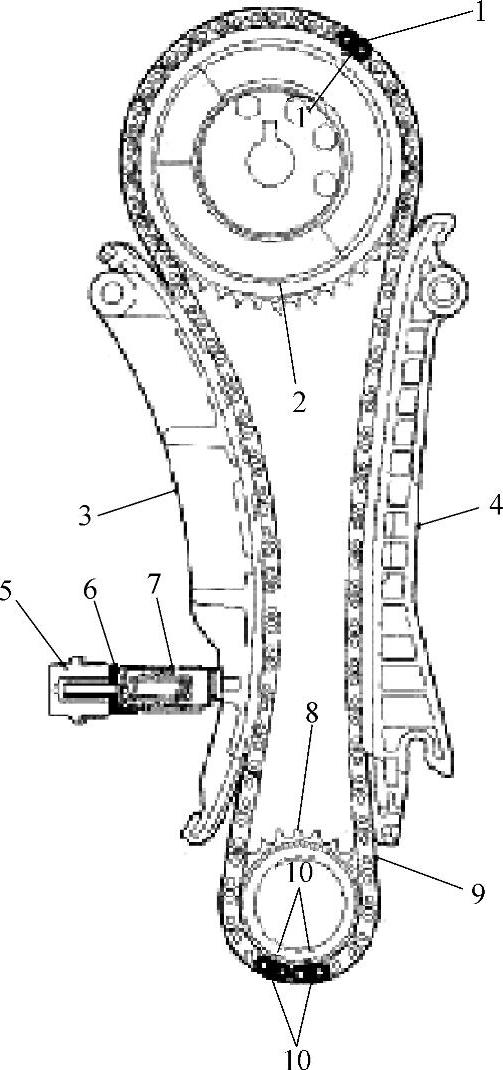

发动机正时链结构分解图如图11-27所示。
图11-27 正时链结构分解图
1—凸轮轴正时标记 2—凸轮轴链轮 3—右正时链条导板（移动） 4—左正时链条导板（固定） 5—密封柱塞 6—机油腔 7—正时链条张紧器 8—曲轴链轮 9—正时链条 10—曲轴正时标记
2.正时链单元拆卸方法
1）拆卸气门室盖。
2）拆卸第一缸火花塞。
3）使用指示器，转动一缸到压缩行程上止点。

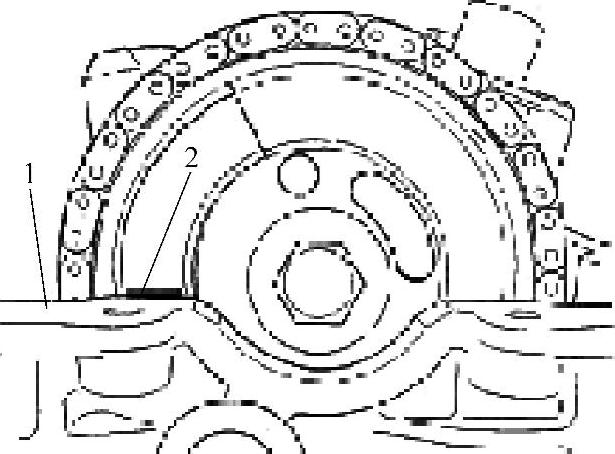

4）凸轮轴链轮标记应与气缸盖表面排成一线，如图11-28所示。
图11-28 凸轮轴链轮标记
1—气门室盖密封表面 2—凸轮轴链轮标记

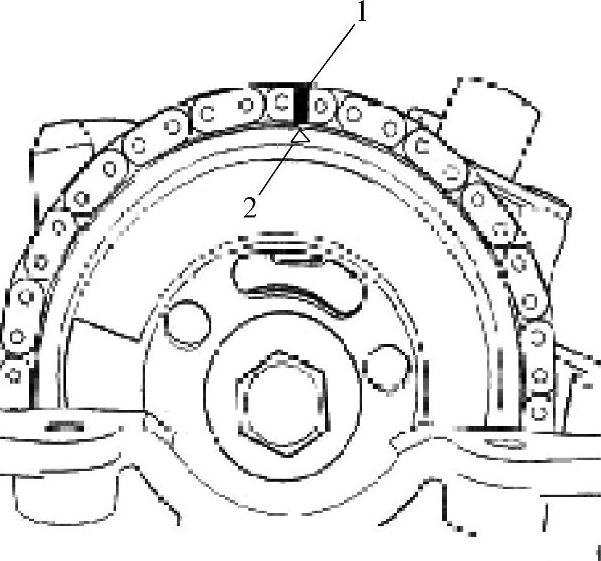

5）观察凸轮轴上正时链轮上的正时标记，如图11-29所示。
图11-29 设置凸轮轴链轮正时标记
1—凸轮轴标记 2—发动机气缸 3—凸轮轴
6）安装气门室盖。
3.正时链单元的检查
（1）拆卸
1）脱开蓄电池负极桩。
2）拆卸气缸盖。
3）拆卸凸轮轴位置传感器。
4）拆卸正时链条盖。
5）旋转曲轴，直到一缸到压缩行程上止点。
6）使用专用工具去固定凸轮轴链轮，拆卸链轮螺栓。
7）从气缸体上拆卸正时链条张紧器，取出机油腔。
8）拆卸发动机右支架座。
9）从凸轮轴上拆卸凸轮轴链轮，可将链条部分取出。
10）拆卸气缸盖塞，取出紧固件，拆卸导板。
（2）凸轮轴链轮拆卸
1）脱开蓄电池负极桩。
2）拆卸气门室盖。
3）拆卸曲轴位置传感器。
4）拆卸凸轮轴位置传感器。
5）旋转凸轮轴，对正凸轮轴链轮上的三角形的正时标记。
6）旋转凸轮轴直到三角形标记朝正上方。

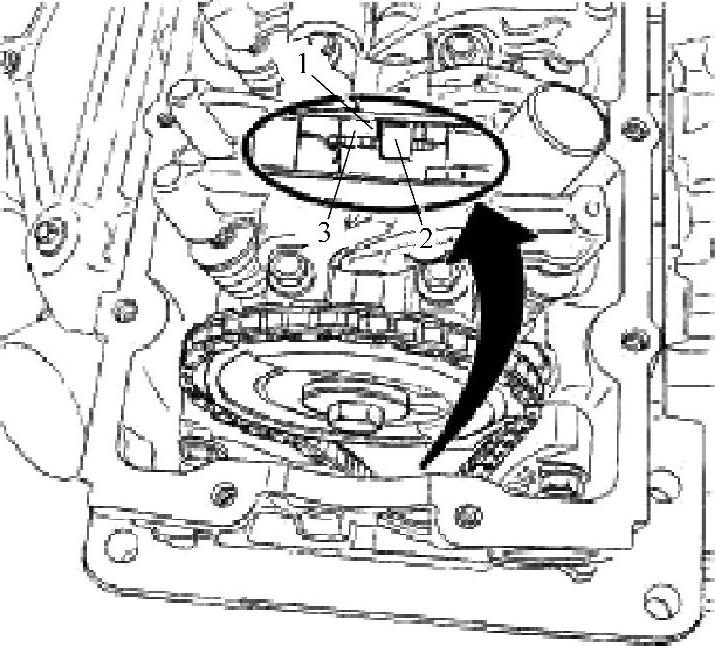

7）将正时链条标记与凸轮轴上的正时标记对准，如图11-30所示。
8）使用专用工具固定曲轴链轮，拆卸凸轮轴链轮螺栓。
图11-30 凸轮轴正时标记对准
1—正时标记 2—凸轮轴链轮正时标记
9）从气缸体侧拆卸正时链条张紧器，拆卸机油腔和正时链条张紧器。
10）从凸轮轴上拆卸凸轮轴链轮。
