说明：以下步骤中涉及的部件或标志以数字序号标明的，其位置如图10-6所示。正时链条位于发动机的后面。

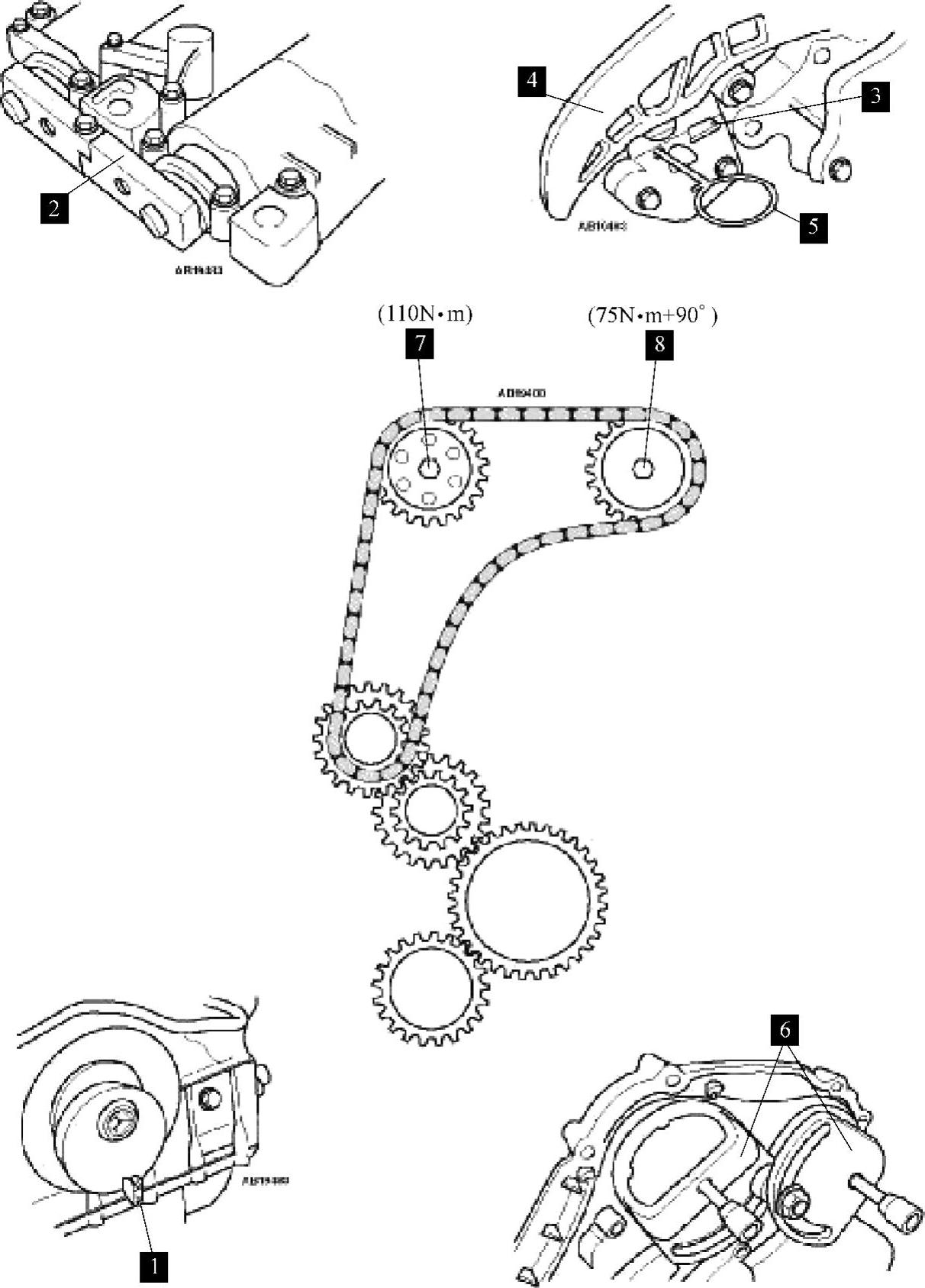

图10-6 发动机正时链单元分解图
1）安装曲轴定位工具。
2）顺时针转动曲轴直到曲轴定位工具的销1对齐。
3）安装凸轮轴锁定工具2。
4）把正时链张紧器锁定在缩回位置。
5）松开棘轮3。
6）按下张紧轮叶片4。
7）插入适当的销子，锁住张紧器柱塞5。
8）安装凸轮轴链轮拆卸工具6。
9）松开每个凸轮轴链轮螺栓7和8。
10）拆卸凸轮轴链轮与正时链条。
