3G101.0L发动机（2008—2012款新自由舰，英伦SC5装备）
1.发动机正时链单元分解
发动机正时链单元分解图如图11-31所示。

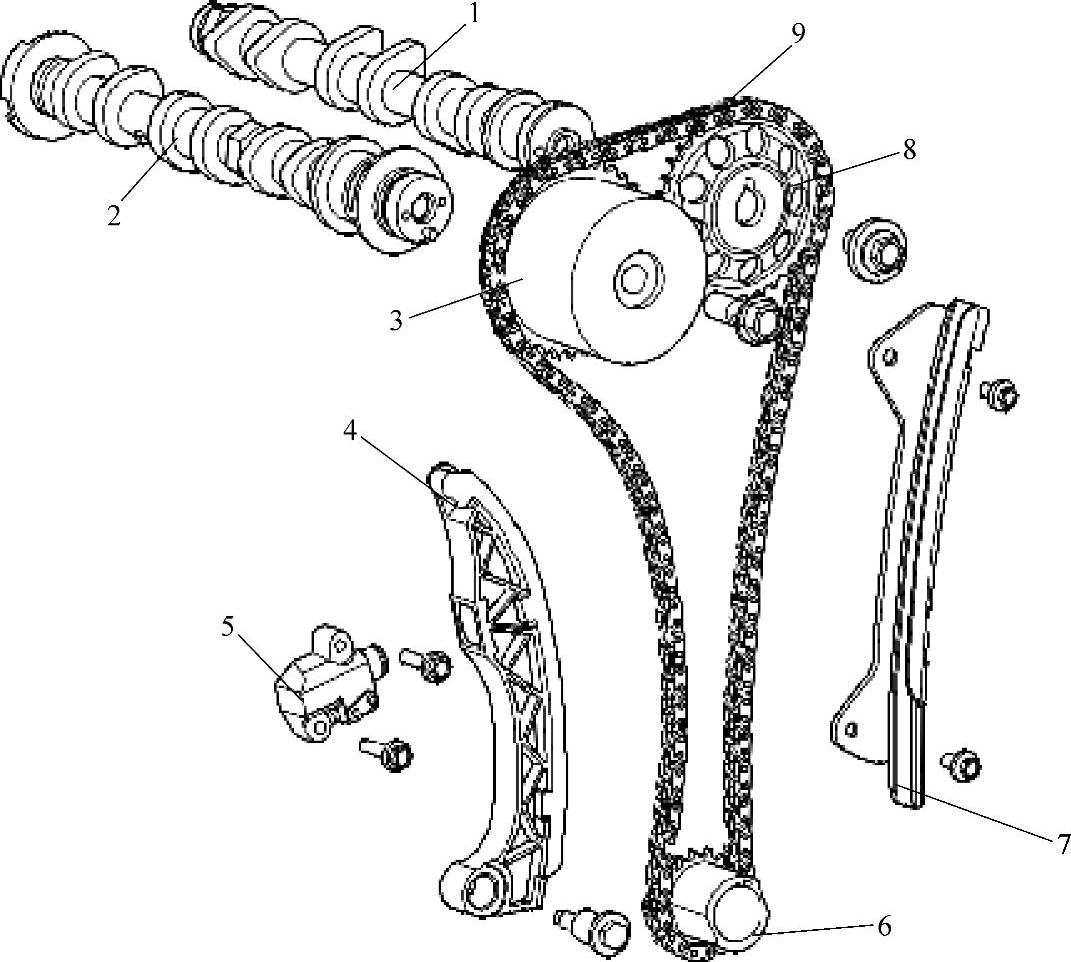

图11-31 发动机正时链单元分解图
1—排气凸轮轴 2—进气凸轮轴 3—VVT执行器 4—正时链条张紧导轨 5—正时链条张紧器 6—曲轴正时链轮 7—正时链条导向导轨 8—排气凸轮轴链轮 9—正时链条
2.正时链单元拆装步骤
（1）拆卸
1）旋转曲轴，使第一缸处于压缩行程上止点，拆卸正时链罩。
2）拆卸张紧器组件。
3）拆卸正式链条张紧导轨固定螺栓。
4）拆卸正式链条张紧导轨。
注意：取出过程中注意张紧器支臂组件不要掉落，否则容易造成张紧器支臂组件损坏！
5）拆卸正时链条导向导轨的固定螺栓。
6）拆卸正时链条导向导轨。
7）拆卸正时链条及曲轴正时链轮。
（2）安装
1）确认正时链条上的3个正时标记外链节位置，如图11-32所示。
2）安装正时链条及曲轴正时链轮，第1个正时标记外链节（黄色）对正曲轴链轮正时记号，如图11-32所示。
注意：正时链条上共有三个正时标记外链节，其中两个正时标记外链节（蓝色）之间相差5个链节。蓝色链节必须与进排气凸轮轴链轮正时记号对齐！如图11-32所示。
3）使链条的第2个正时标记外链节（蓝色）对正排气凸轮轴正时记号，如图11-32所示。
4）使链条的第3个正时标记外链节（蓝色）对正配气正时控制器总成链轮正时记号，如图11-32所示。
5）安装正时链条导向导轨，并紧固螺栓。力矩：10N·m（7.4lbf·ft）。
6）安装正时链条张紧导轨，并紧固螺栓。力矩：19N·m（14.0lbf·ft）。
7）安装张紧器组件。
8）安装正时链罩及附件。
9）旋转曲轴，使曲轴带轮正时记号对准正时销。

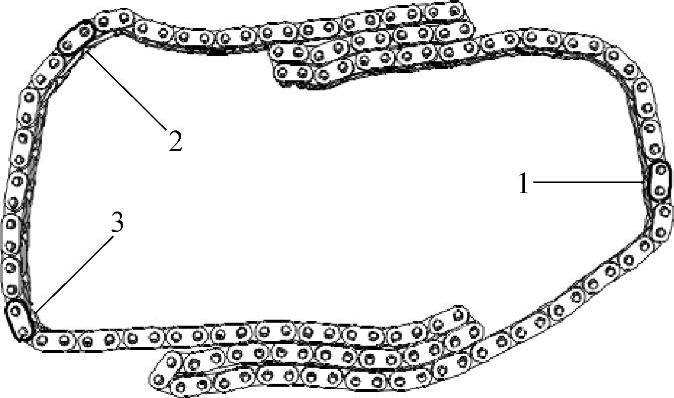

图11-32 正时链正时标记信号
1—黄色链节 2—排气凸轮轴正时标记 3—链轮正时标记

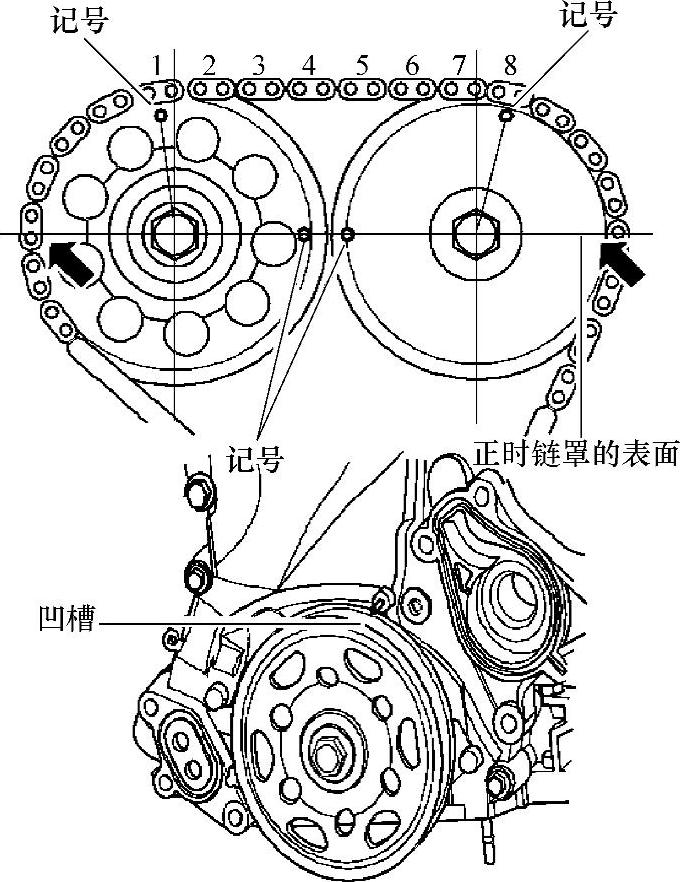

图11-33 发动机正时链记号
10）确认进气VVT链轮及排气链轮正时记号所处位置如图11-33所示，以保证第1缸处于压缩行程上止点位置，如果位置不正确，重复步骤a）直至进排气链轮正时记号处于图11-33所示位置，并用记号笔在链轮上做好记号。
注意：排气链轮有三个位置记号，有双点的向上。VVT链轮有三个位置记号，铝合金本体上有凹槽的向上，在对记号的过程中，黄色链节有可能不会与记号点重合，拆卸时保证两个链轮的正时记号处于最上位置，链轮上的单点记号处于水平直线位置！
