发动机正时带单元拆卸

2.发动机正时带单元拆卸

说明：以下步骤中涉及的部件或标志以数字序号标明的，其位置如图8-8所示。

1）拆卸涡轮增压器到空气滤清器的软管。

2）拆卸发动机顶盖。

3）支撑发动机，拆卸右侧发动机安装支架、发动机下护板、右前轮、右下挡泥板、传动带和起动机等部件。

4）拆卸正时带上护罩。

5）顺时针转动曲轴，设置1缸于TDC位置，确保凸轮轴链轮正时孔1位于7点钟位置。

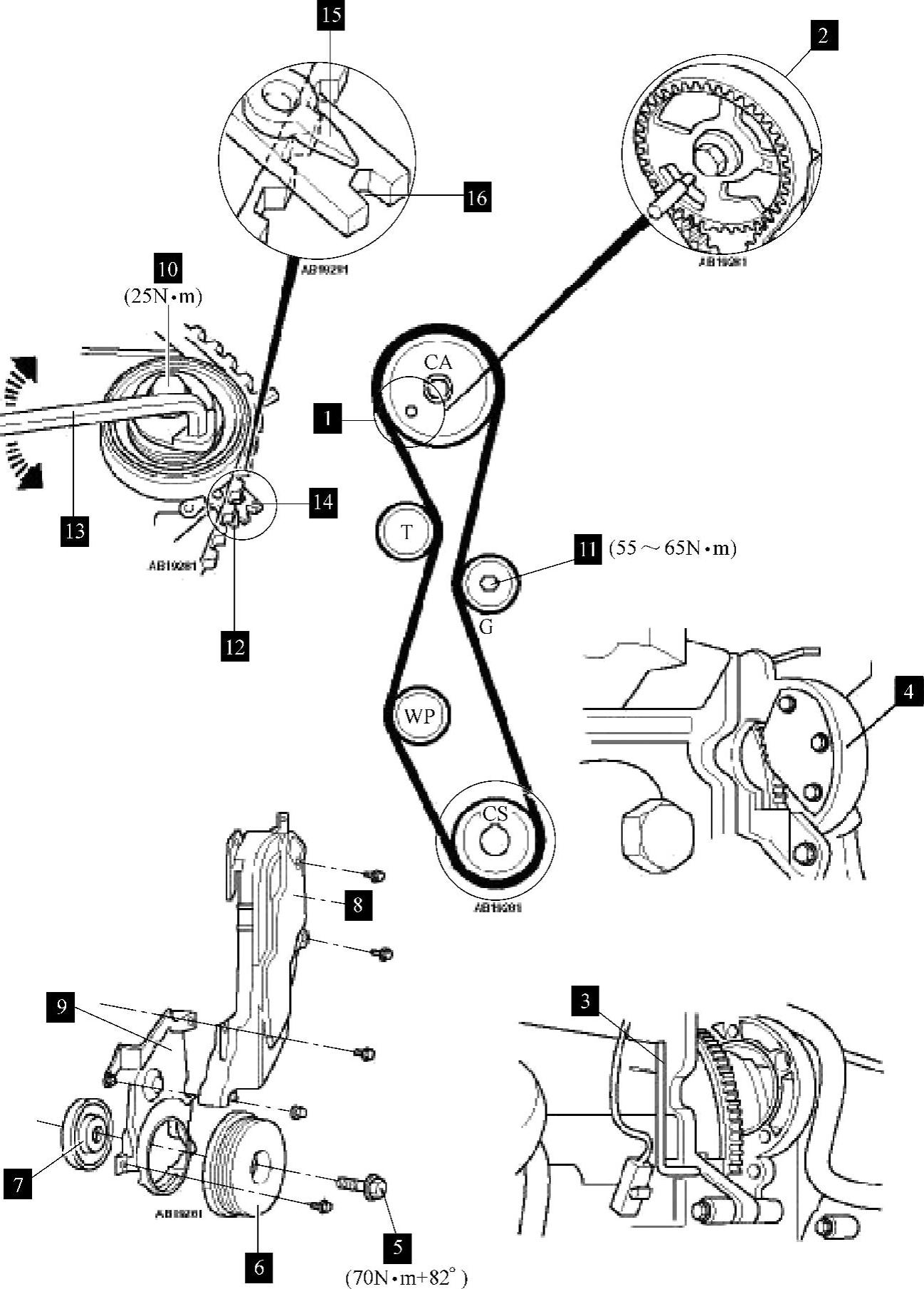

图8-8 发动机正时带单元分解图

注意：1缸是靠近飞轮侧的气缸。

6）插入凸轮轴链轮锁定工具2。

7）插入飞轮正时销3。

8）安装飞轮锁定工具4。

9）拆卸曲轴带轮螺栓5。

10）拆卸曲轴带轮6。

11）拆卸磁体7。

注意：确保磁体完好。

12）拆卸正时带上护罩8。

13）拔出曲轴位置（CKP）传感器插头。

14）拆卸曲轴位置（CKP）传感器。

15）拆卸正时带下护罩9。

16）拆卸张紧带轮螺栓。

17）拆卸正时张紧带轮10。

18）拆卸导向带轮螺栓。

19）拆卸导向带轮11。

20）拆卸正时带。
