CEN 2.0L发动机（2008款新宝来装备）

CEN发动机正时单元结构分解和拆装步骤与BWH发动机一样，相关内容请参考本节“四”小节。其正时带单元分解图如图4-48所示。

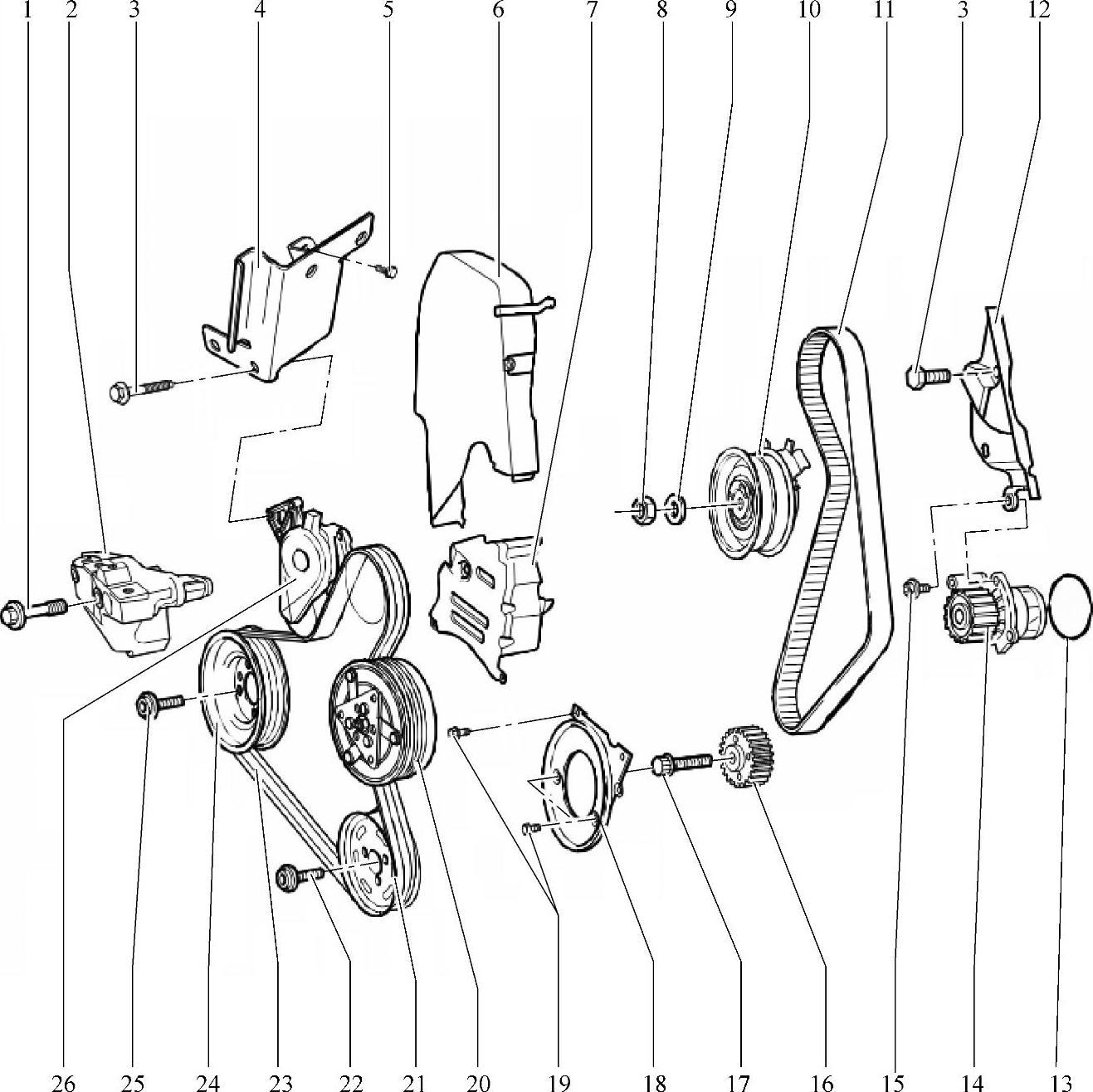

图4-48 CEN发动机正时带单元分解图

1—螺栓，45N·m 2—发动机支架 3—螺栓，25N·m 4—支架 5—螺栓，10N·m 6—正时带上护罩 7—正时带中部护罩 8—螺母，20N·m 9—垫圈 10—正时带张紧轮 11—正时带 12—正时带后部护罩 13—O形密封圈 14—水泵 15—螺栓，15N·m 16—曲轴正时带轮 17—螺母，90N·m+90°（1/4圈） 18—正时带下护罩 19—螺栓，10N·m 20—电磁离合器21—带轮 22—螺栓，25N·m 23—多楔带 24—带轮/减振器 25—螺栓，25N·m 26—多楔带张紧器
