3.发动机正时链单元安装
说明：以下步骤中涉及的部件或标志以数字序号标明的，其位置如图8-7所示。
1）确保曲轴定位工具1的销子正确对齐。
2）确保凸轮轴锁定工具2正确安装。
3）安装凸轮轴链轮和正时链条，安装新的紧固螺栓。
4）手动拧紧每个凸轮轴链轮的螺栓。
5）安装正时链张紧器，紧固力矩：10N·m。
6）拆卸张紧器锁销5。
7）安装凸轮轴链轮拆卸工具6。
8）紧固排气凸轮轴链轮螺栓到75N·m+90°。
9）紧固进气凸轮轴链轮螺栓到110N·m。
10）拆卸凸轮轴锁定工具2。
11）松开曲轴定位工具销子1。
12）顺时针转动曲轴2圈，直到定位工具的销子1对齐。
13）确保凸轮轴锁定工具2可以安装上。

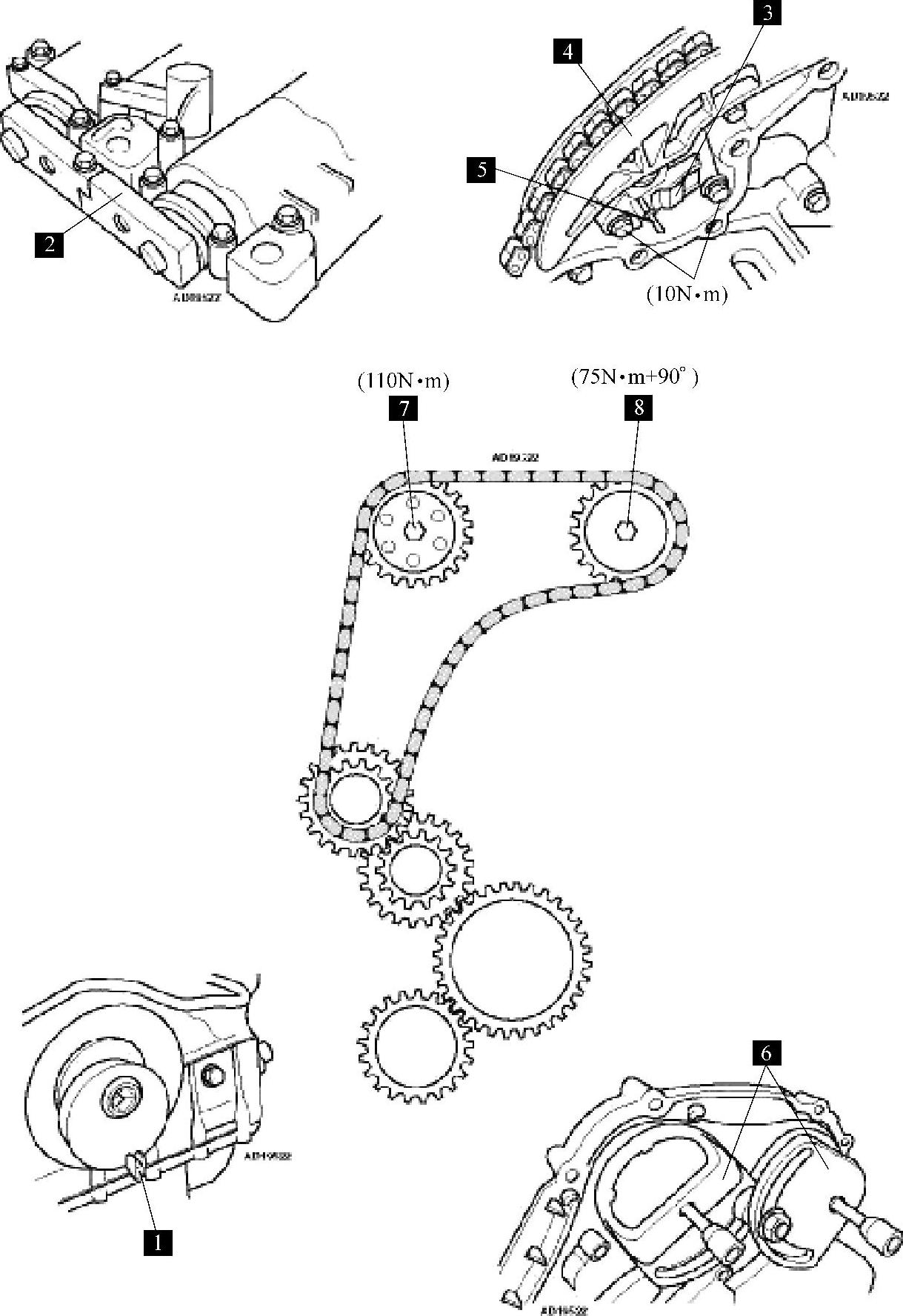

图8-7 发动机正时链单元分解图
