G32D 3.2L发动机（2011—2012款W5装备）

四、G32D 3.2L发动机（2011—2012款W5装备）

1.发动机正时链单元分解

发动机正时链单元分解图如图11-107所示。

2.发动机正时链单元拆装要点

（1）拆卸

1）拆卸气缸盖罩。

2）拆卸气缸盖前盖。

3）按发动机旋转方向转动曲轴，将1缸活塞定位在压缩行程上止点（TDC），凸轮轴定位在OT标记位置。如图11-108所示。

4）在正时链和凸轮轴链轮上做好对正标记（箭头），如图11-109所示。

5）排放发动机机油。

6）拧下排气凸轮轴链轮3个凸缘螺栓，如图11-110所示。

7）从凸轮轴链轮上分离正时链，如图11-111所示。

（2）安装

1）在气缸盖螺栓的螺纹面上涂抹机油后，用手拧3～4圈。

2）使用工具T10050拧紧气缸盖螺栓。

3）安装导轨固定销。

4）安装正时链。

5）安装排气凸轮轴链轮上的3个凸缘螺栓。

6）视情况补充机油、冷却液。

图11-107 发动机正时链单元分解图

1—正时链 2—导轨 3—滑轨 4、16、22、25、27—螺栓 5—定位销 6—上导轨总成 7—正时链张紧器 8—密封环 9—卡环 10—压缩弹簧 11—销 12—密封圈 13—旋塞总成 14—调节器 15—锁环 17—凸轮轴链轮 18、21—O形圈 19—垫片 20—凸轮轴位置传感器 23—螺母 24—执行器 26—凸轮轴执行器磁铁

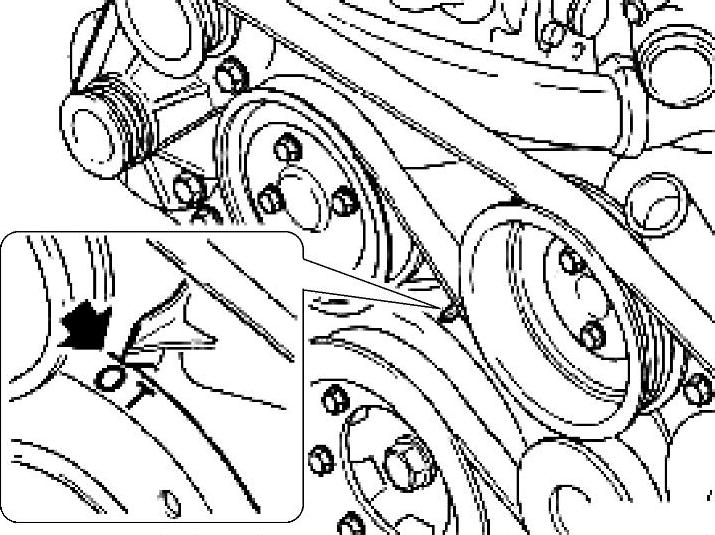

图11-108 将发动机1缸置于压缩行程TDC位置

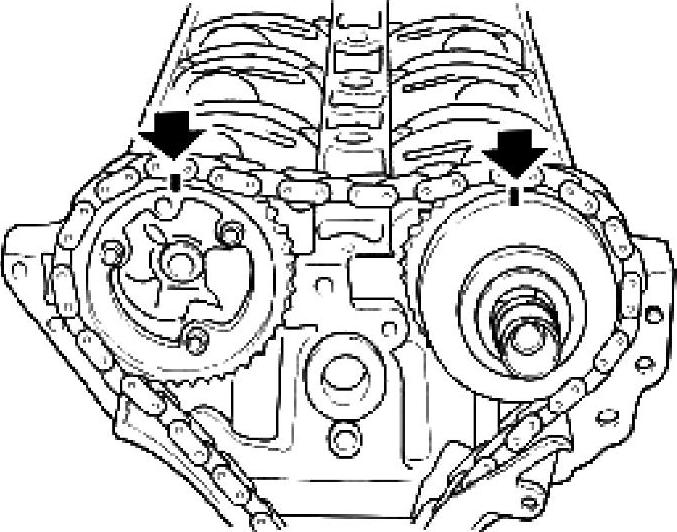

图11-109 在凸轮轴链轮与正时链上做对正标记

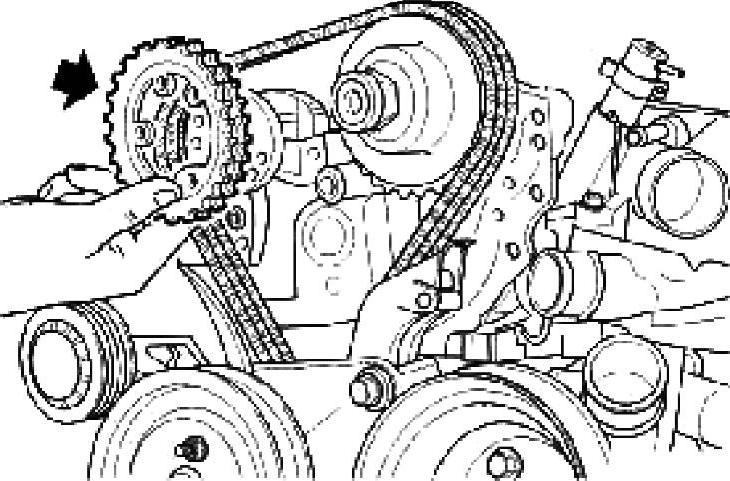

图11-110 拆下排气凸轮轴链轮

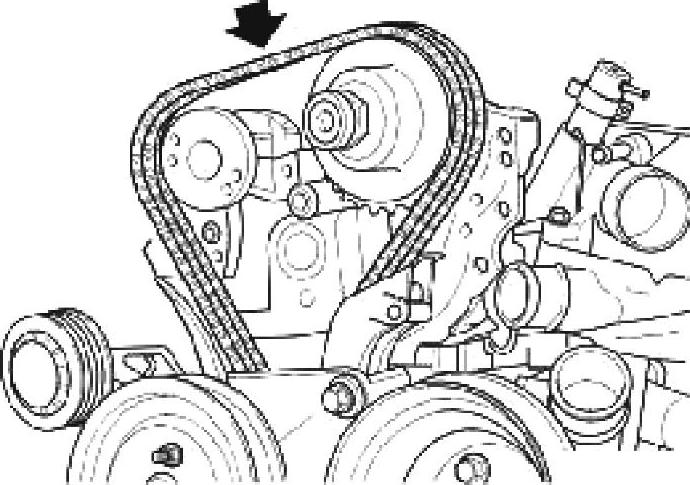

图11-111 拆下正时链条
