发动机正时链单元安装步骤

3.发动机正时链单元安装步骤

说明:以下步骤中涉及的部件或标志以数字序号标明的,其位置如图9-1所示。

1)顺时针转动曲轴,直到曲轴键槽位于9点钟位置。

2)旋转左进气凸轮轴直到正时标记9位于9点钟位置。

3)旋转左排气凸轮轴直到正时标记10位于2点钟位置。

4)旋转右进气凸轮轴直到正时标记12位于5点钟位置。

5)旋转右排气凸轮轴直到正时标记13位于12点钟位置。

6)顺时针转动曲轴直到曲轴键槽8位于11点钟位置。

7)安装左正时链导板。

8)安装左正时链,定位有色链节与每个链轮上的正时标记9、10和14。

9)安装左张紧轨和张紧器11。

10)拆卸张紧器锁定直销6。

11)顺时针转动曲轴120°,直到曲轴键槽15位于3点钟位置。

12)安装右正时链导板。

13)安装右正时链,对准有色链节与各链轮上正时标记12、13和16。

14)安装右张紧轨与张紧器7。

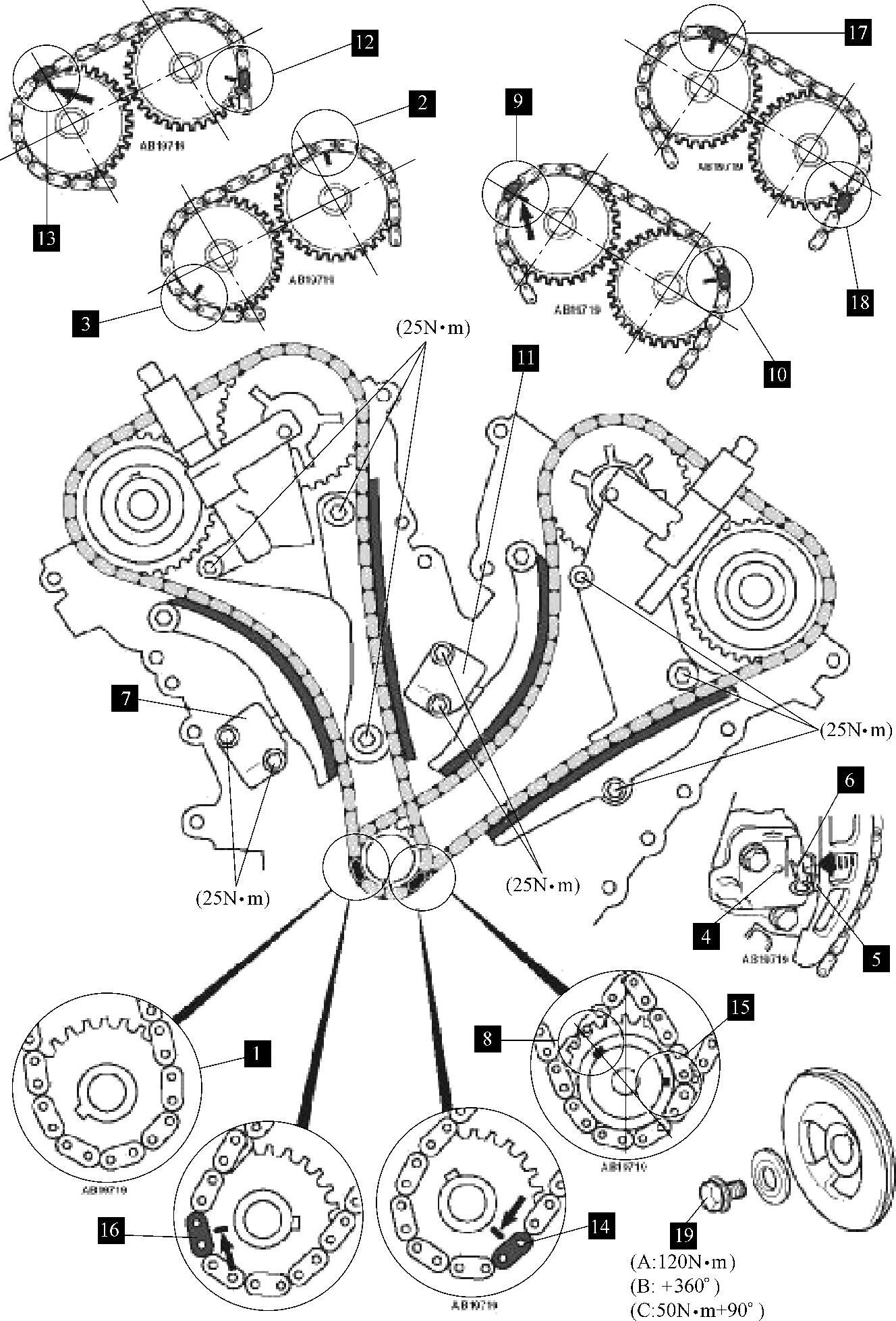

图9-1 发动机正时链单元分解图

15)拆卸张紧器锁定直销6。

16)确保正时标记对齐12、13、16、17和18。

17)曲轴带轮螺栓只能使用一次。

18)按以下步骤拧紧曲轴带轮:第一步,120N·m;第二步,旋转360°;第三步,50N·m+90°。
