1.8L/2.0L/2.4L发动机（2008款起酷博装备）

该款发动机正时链单元结构、拆装步骤与正时校对方法和铂锐2.0/2.4L发动机相同，相关内容请参考本章第一节中“二”小节。发动机的正时对正点位置如图3-25所示。凸轮轴链轮上的标记应当与缸盖罩密封件表面成一条直线。电镀和彩色的链条联杆与凸轮轴链轮上的标记对准。电镀和彩色的链条联杆与曲轴链轮上的标记对准。

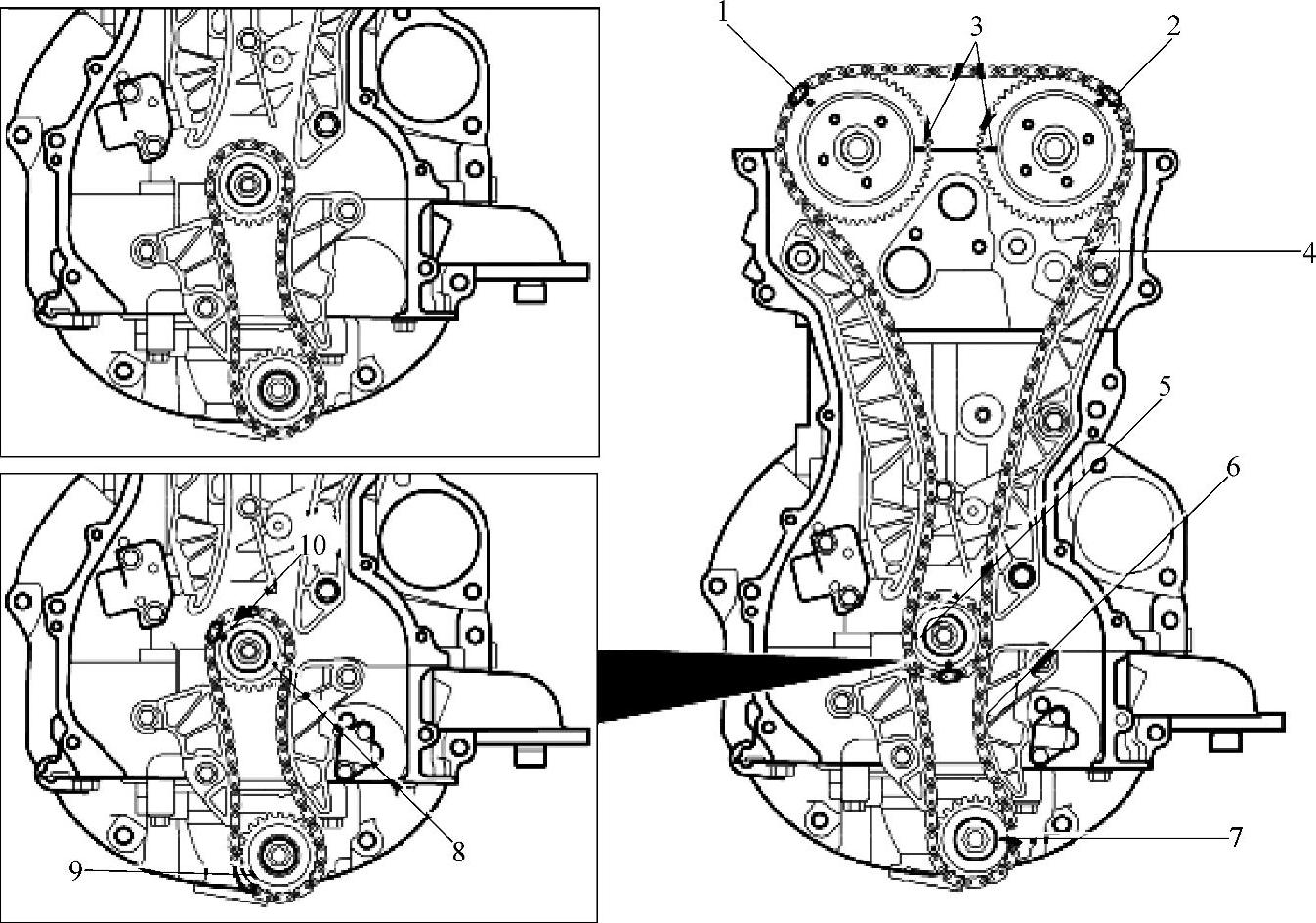

图3-25 正时对正位置（仅限2.0L/2.4L）

1—排气凸轮轴正时标记 2—进气凸轮轴正时标记 3—凸轮轴正时标记线 4—正时链条 5—曲轴正时链轮标记 6—机油泵传动链 7—机油泵链轮 8—曲轴链轮 9—机油泵链轮正时标记 10—机油泵传动链正时标记
