AWL 1.8L发动机（2002款起帕萨特装备）

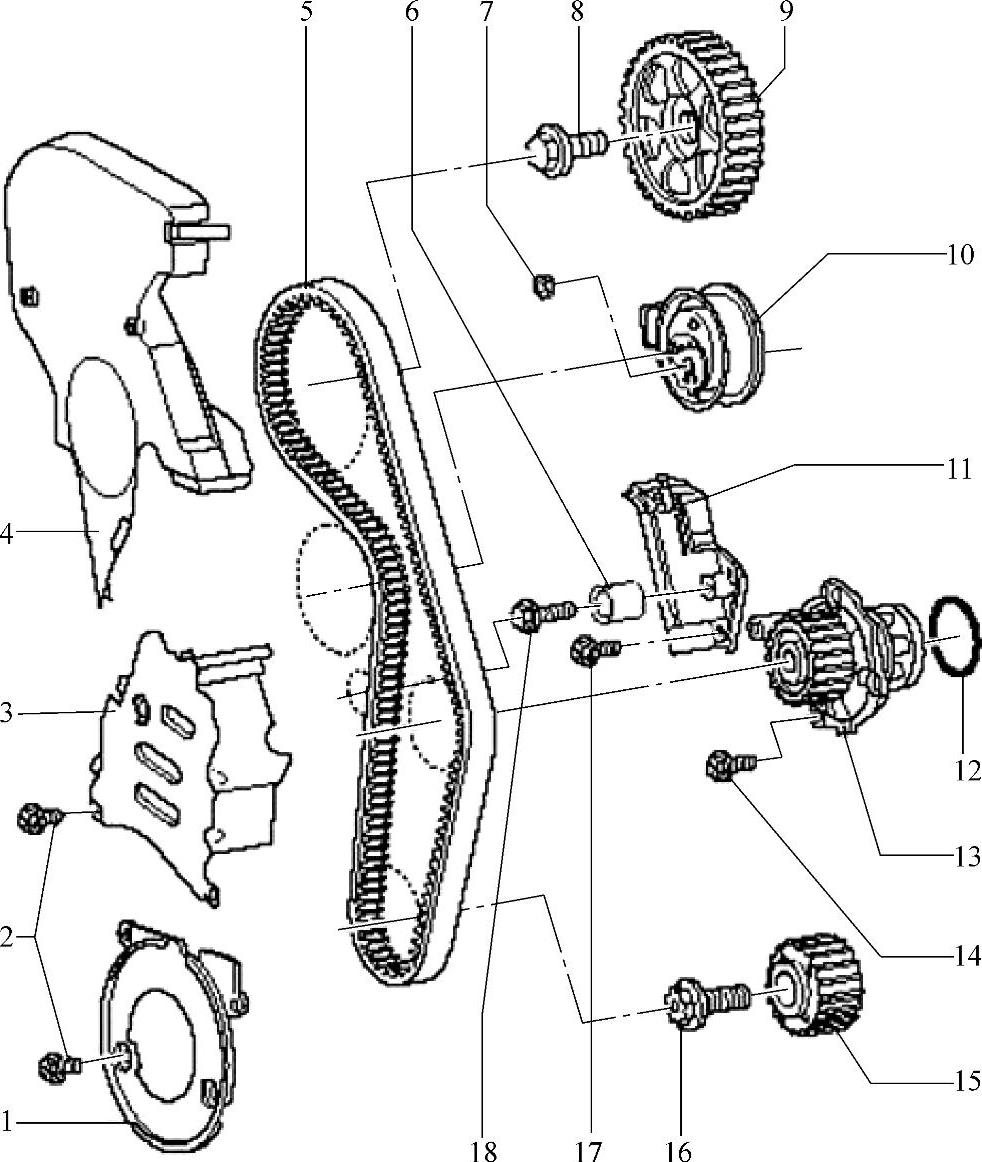

AWL发动机正时带单元分解图如图4-89所示。

图4-89 发动机正时带单元分解图

1—正时带下护罩 2—螺栓，10N·m 3—正时带中护罩 4—正时带上护罩 5—正时带 6—导向轮 7—螺钉，25N·m 8—螺钉，65N·m 9—凸轮轴正时带轮 10—张紧轮 11—正时带张紧器 12—O形圈 13—水泵 14—螺钉，15N·m 15—曲轴正时带轮 16—螺钉，90N·m+1/4圈 17—螺钉，10N·m 18—螺钉，25N·m

AWL发动机正时带单元，请参考本节“七”小节的内容。
