3.2.2 施工图与深化设计
1.设计依据
·《建筑设计防火规范》（GB 50016—2014）
·《洁净室施工及验收规范》（GB 50591—2010）
·《建筑内部装修设计防火规范》（GB 50222—2001）
·《建筑装饰装修工程质量验收规范》（GB 50210—2013）
·《公共建筑节能设计标准》（GB 50189—2015）
·《环境空气质量标准》（GB 3095—2012）
·《建筑照明设计标准》（GB 50034—2013）
·《安全防范工程技术规范》（GB 50348—2004）
·《民用建筑工程室内环境污染控制规范》（GB 50325—2010）（2013版）
2.施工图设计
由于项目整体的时间控制，在7月1日拿到第一套施工蓝图后，于7月4日进行了图纸会审，对于本工程的工程体量来说，留给项目部消化图纸的时间是极短的。在经过初步的分析后，发现许多细部的饰面做法并没有体现在图纸中，比如转角处的饰面收口、两个不同材料的收口、造型踢脚线与门套边的收口方式等。另一方面，在已有的节点中，一些饰面的尺寸和基层的做法也并不能满足现场的施工要求。如何在紧迫的时间内完成这么大体量的深化工作是项目前期的重点工作。
考虑到工期的原因，如果等图纸全部深化完成并让设计确认后再施工是不可能的，因此项目部对此问题专门开了一次项目会议，在会议上明确了图纸的出图顺序，即在不影响现场施工的情况下，按照进度计划优先出施工所需图纸。为了加快图纸的审核速度，并且能够使现场碰到的问题迅速反应给设计人员，在与业主商讨之后要求设计方派一专人驻施工现场，以解决后续碰到的问题。现场深化后的图纸先由驻场设计签字确认后安排现场施工，正式变更程序之后设计方发变更单补充。
3.深化设计
（1）造型尺寸深化。为了使顾客感受更好，商场部分吊顶标高由原来的3. 0 m调整到3.2m，并且增加了部分造型，而原有风管的主管道都保持原样，不更改走向及位置，这就使得在部分区域会有吊顶标高无法满足图纸要求的情况。在对现场情况整个摸索之后，对不能满足图纸要求的区域做出节点调整，在尽可能不影响总体效果的情况下，满足现场施工的要求（图3-41、图3-42） 。
（2） BIM配合深化。一层化妆品区域天花造型为双曲面结构，原施工蓝图只提供了一个剖面大样图，无其他具体数据，若只根据这些资料是无法进行施工的。为此，专门对此部分吊顶进行了BIM三维建模，并与设计确定了最终造型，在此模型的基础上，提取出现场施工时所需的数据，指导实际施工（图3-43、图3-44） 。

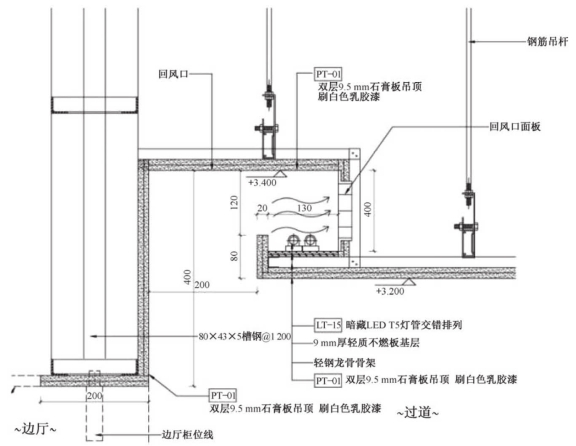

图3-41 原蓝图大样图

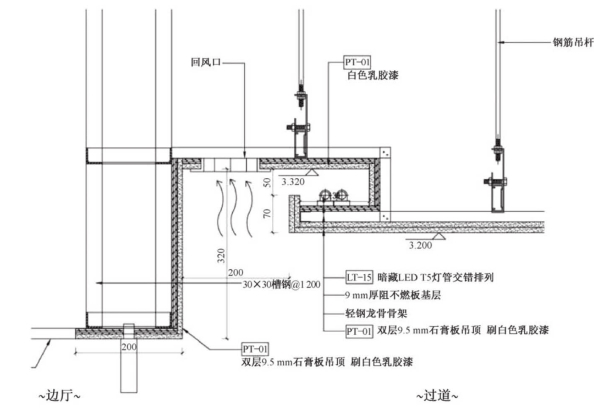

图3-42 深化后大样图

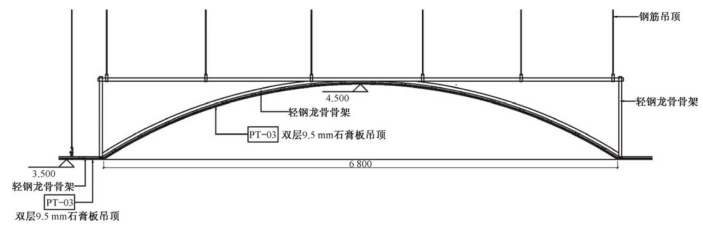

图3-43 原蓝图大样

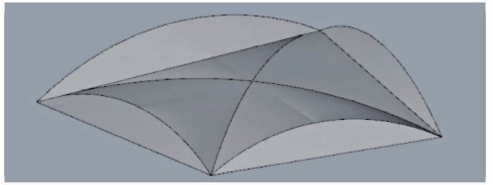

图3-44 三维建模模型
（3）经济性优化。商场标准层的柱子饰面为不锈钢，原施工蓝图不锈钢的基层材料为钢架，在考虑了不锈钢的重量和安装工艺之后，把基层材料优化为轻钢龙骨，这样不仅缩短了施工工期，节省了人工成本，也降低了材料成本（图3-45、图3-46）。
图3-45 原图纸大样图

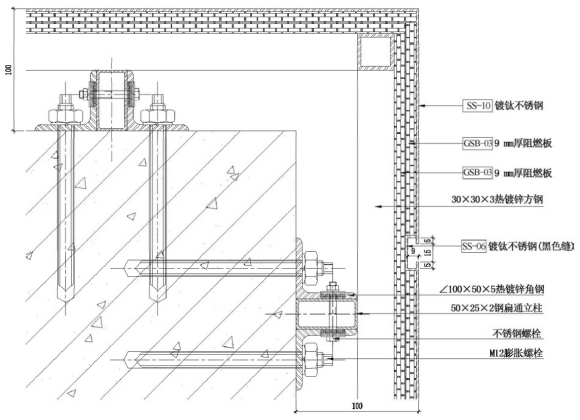

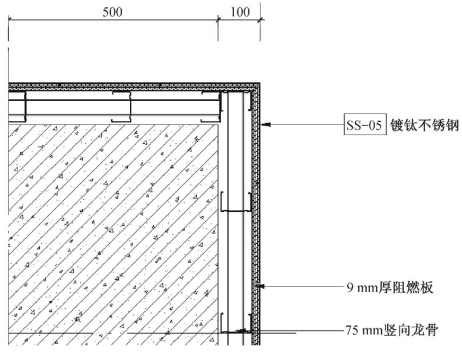

图3-46 深化后图纸
（4）材料优化。商场原自动扶梯保留仅做维修保养，外饰面材料由原先的石膏板改成不锈钢。 自动扶梯宽度为1550 mm，若按照图纸采用2mm厚的不锈钢容易造成变形，不易控制整体平整度，对整体饰面造成影响。若为了确保其刚度增加不锈钢厚度，则会增加材料重量，材料价格也成正比上升。综合考虑了整体效果和经济效益之后，决定采用不锈钢蜂窝板的形式，增加材料本身的刚度和强度，确保设计要的效果（图3-52、图3-53） 。

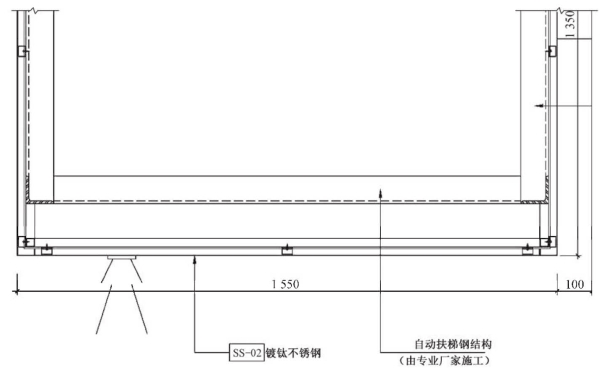

图3-47 原蓝图大样图

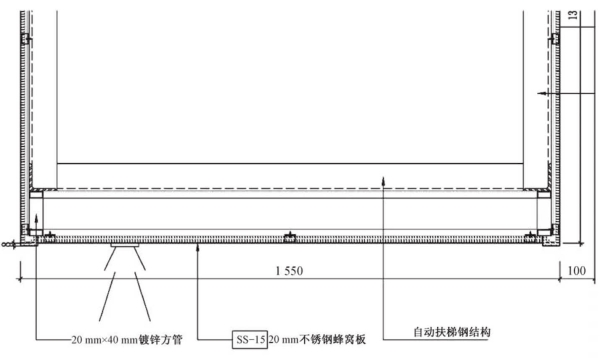

图3-48 深化后大样图
（5）细节深化。由于整个项目工期都很紧迫，因此在出施工蓝图的时候难免会遗漏一些细部收口的做法，而装饰工程的“精”往往就体现在细部，因此这一部分的深化工作也显得尤为重要（图3-49、图3-50）。

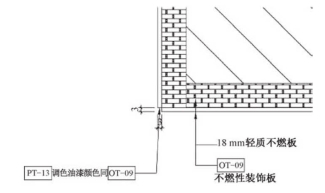

图3-49 不燃性装饰板阳角大样图

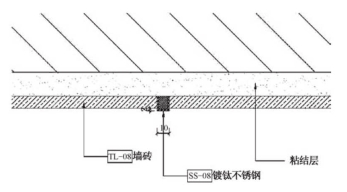

图3-50 墙砖留缝大样图
