5.3.2 既有建筑幕墙原位更换施工
既有建筑幕墙原位更换施工的工序为：前期准备→脚手架搭设→进场测量、放线→局部面板拆除→后置埋件放置→材料及相关性能检测→材料加工→幕墙骨架安装→中间验收→幕墙面板安装→打胶、修边→幕墙清洗→竣工验收。
1.脚手架的搭设部署
脚手架具体搭设范围：
（1）东立面：A G轴，标高-1.2～49 m，盘扣式落地脚手架。
（2）南立面：7—18轴，标高士0.00～49 m，盘扣式落地脚手架。
（3）西立面：内庭R C轴，标高士0.00～49 m，盘扣式落地脚手架；大弯壁SA轴，标高士0.00～26 m，盘扣式落地脚手架，X—S轴，标高-1.2～26 m，盘扣式落地脚手架。
（4）北立面：19—22轴，标高-1.2～26 m， 11—6轴，标高-1.2～49 m，盘扣式落地脚手架。
根据场地情况及施工进度安排，脚手架采取分段搭设，分段验收及分段使用。
2.后置埋件的安装
本工程属于旧楼改造，故无预埋的埋件，现场所有埋件均采用后置埋件，采用的埋件规格如下：
（1）幕墙横梁位置的后置埋件规格为300 mm×250 mm×12 mm热镀锌钢板，采用3个Φ16的化学螺栓和3个Φ16的机械扩底螺栓固定，如图5-114所示。
（2）幕墙结构柱位置的后置埋件规格为400 mm× 500 mm× 16 mm热镀锌钢板，采用6个Φ16的化学螺栓和6个Φ16的机械扩底螺栓固定，如图5-115所示。
施工工艺流程：面砖、石材拆除后粉刷层的凿除→钻孔及清理→安装化学、机械锚栓→埋板的安装及固定→隐蔽验收（图5-116） 。
图5-114 横梁位置后置埋件

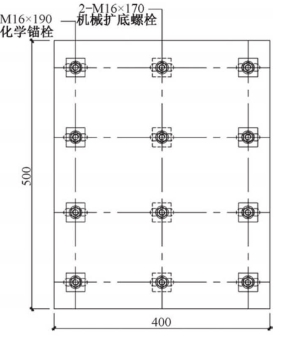

图5-115 结构柱位置后置埋件

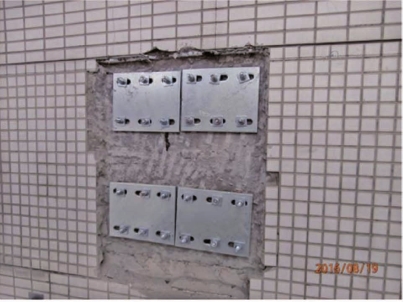

图5-116 现场安装后置埋件
3.幕墙骨架的安装
1）石材骨架
因本工程为既有建筑原位改装，石材面板龙骨支撑点主要受力考虑结构柱上，横向主龙骨采用120mm×80mm×6mm厚热镀锌钢管与50mm×50mm×5mm厚钢管组成的钢格构架，石材面板的竖向支撑龙骨采用120mm×80mm×4mm厚热镀锌钢立柱，横向钢龙骨采用63 mm× 63 mm× 5 mm厚热镀锌钢横梁（图5-117、图5-118）。

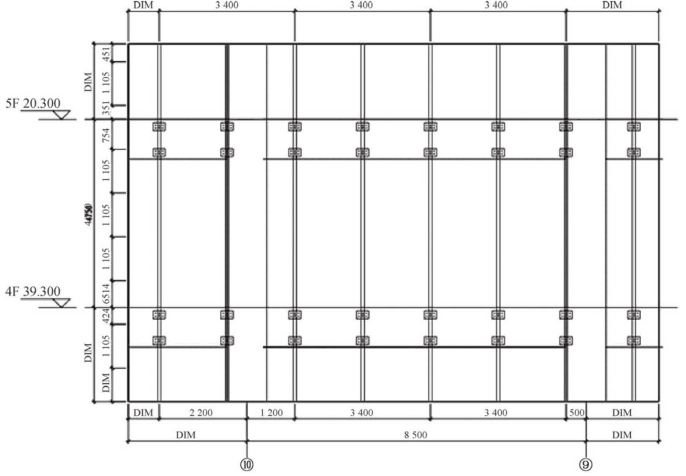

图5-117 钢架布置图

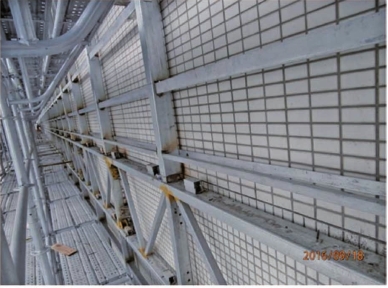

图5-118 石材幕墙龙骨安装
2）铝板骨架
因本工程为既有建筑原位改装，铝饰面板龙骨支撑点主要受力考虑结构柱上，横向主龙骨采用120 mm× 80 mm× 6 mm厚钢管与50mm×50mm×5mm厚钢管组成的钢格构架，面板的竖向支撑龙骨采用120 mm × 80 mm × 4 mm厚热镀锌钢立柱，横向钢龙骨采用70 mm × 70 mm × 5 mm厚热镀锌钢横梁（图5-119、图5-120） 。

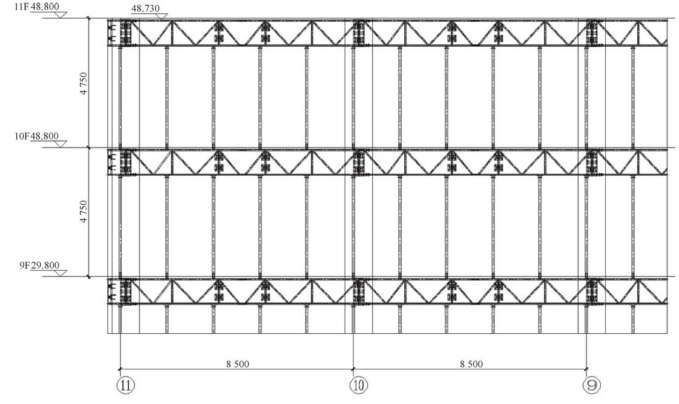

图5-119 钢架布置图

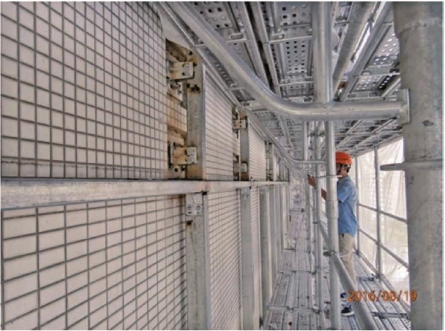

图5-120 铝板幕墙龙骨安装
